本篇是 Hantek 6022BE 雙通道 20MHz USB 介面示波器的開箱文，並介紹一系列可以搭配 Hantek 6022BE 使用的示波器軟體。
這一款 Hantek 6022BE 示波器是我好久以前買的，現在才拿出來使用，現在市面上已經有更新的黑色版本了，不過第一次開箱使用，還是想記錄一下。
Hantek 6022BE 雙通道 20MHz USB 介面示波器
這是 Hantek 6022BE 雙通道 20MHz USB 介面示波器的外盒。
Hantek 6022BE 雙通道 20MHz USB 介面示波器

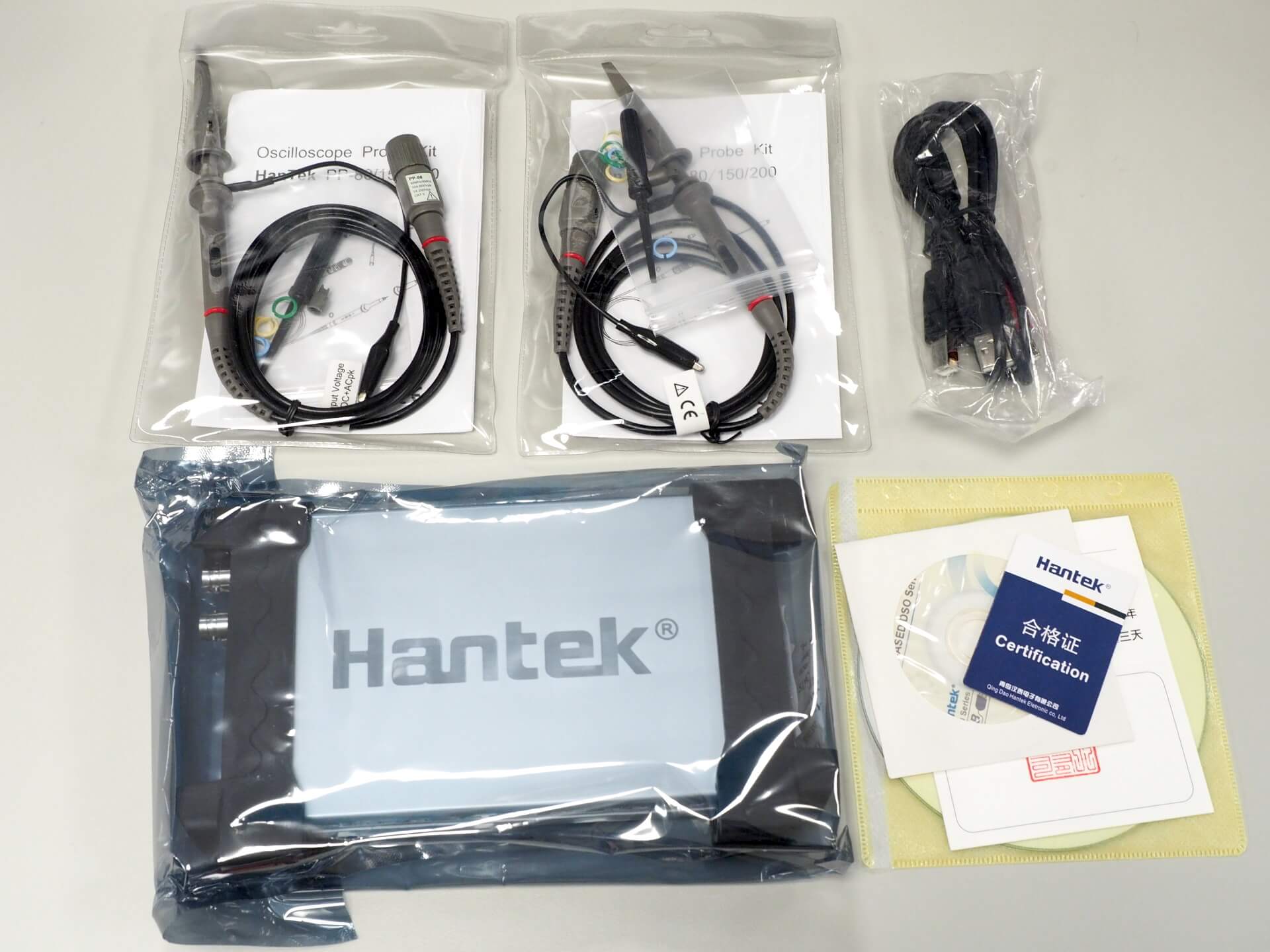

這些是 Hantek 6022BE 示波器與所有的配件，其中包含兩隻 PP-80 探棒、USB 傳輸線以及光碟等。
Hantek 6022BE 雙通道 20MHz USB 介面示波器與配件
它的 USB 傳輸線在接電腦端這一邊有兩個 Type A 接頭，黑色的是正常的插頭，傳遞訊號與提供電源，一般狀況下只要插上黑色的 USB 插頭即可，而如果電源供應不足的時候，可以使用紅色的 USB 插頭輔助供電。

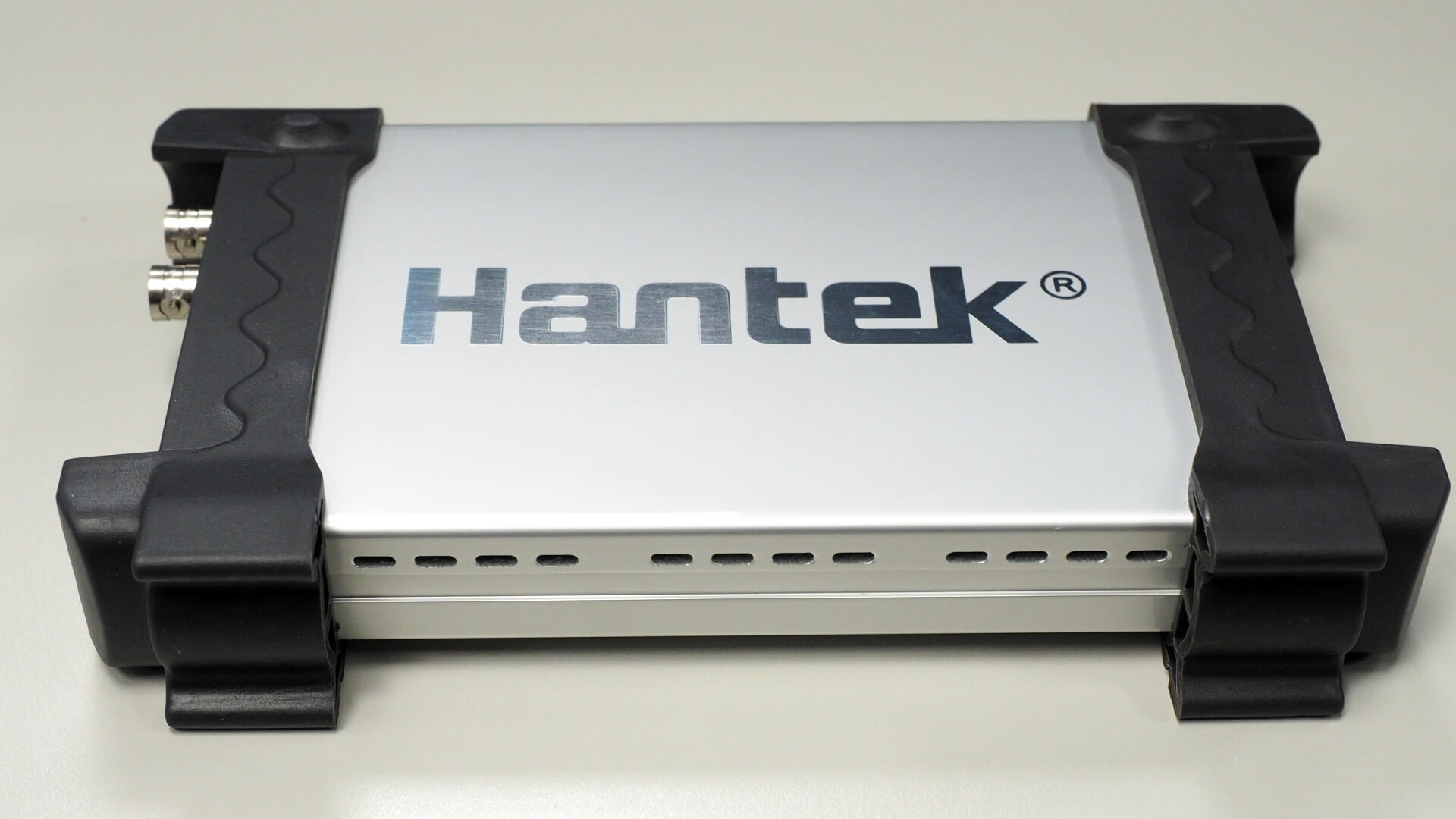

這就是 Hantek 6022BE 示波器。
Hantek 6022BE 雙通道 20MHz USB 介面示波器

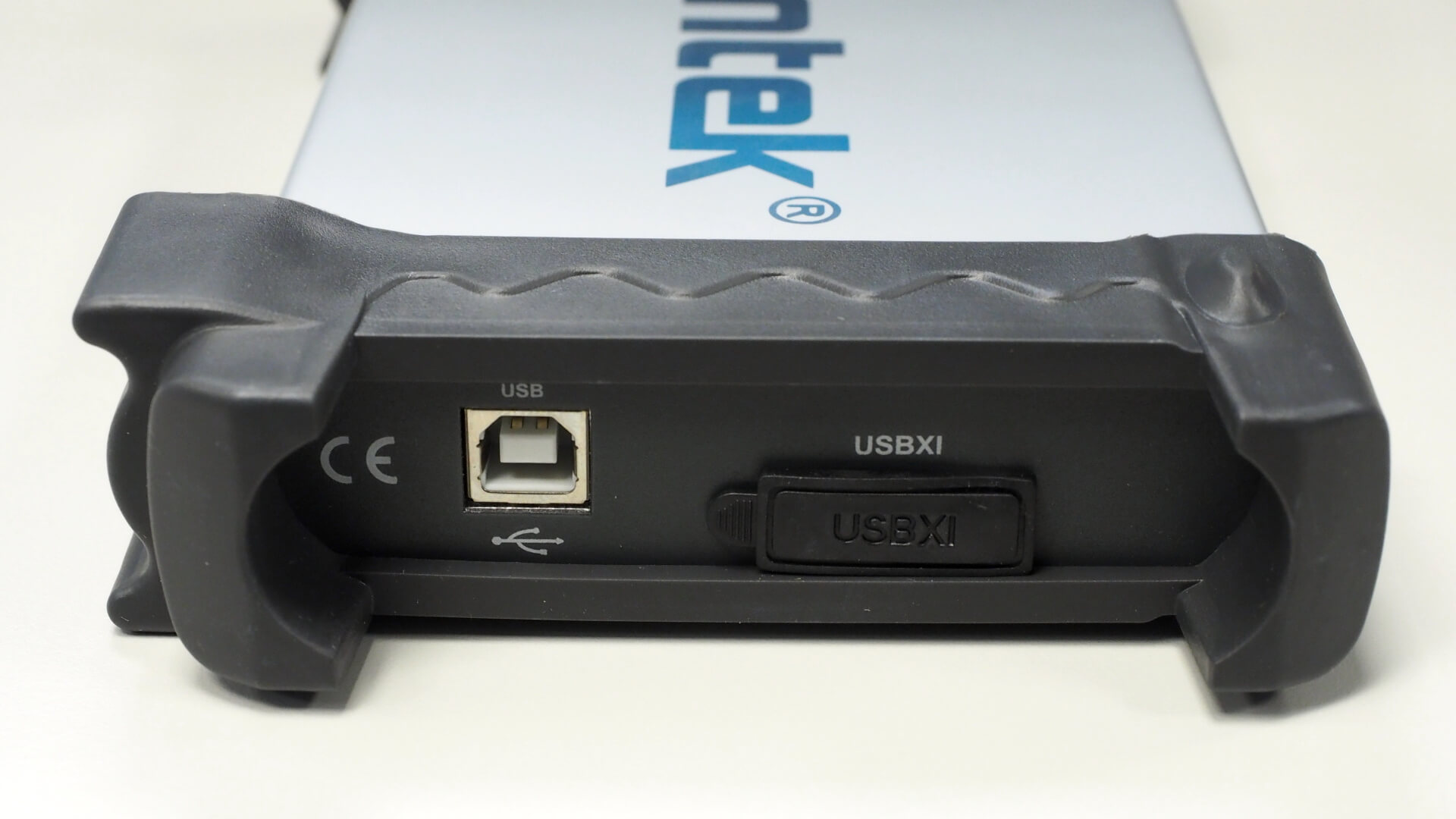

側邊有 USB 插孔，使用時要透過附帶的 USB 傳輸線連接電腦，配合電腦上的軟體使用。
Hantek 6022BE 雙通道 20MHz USB 介面示波器

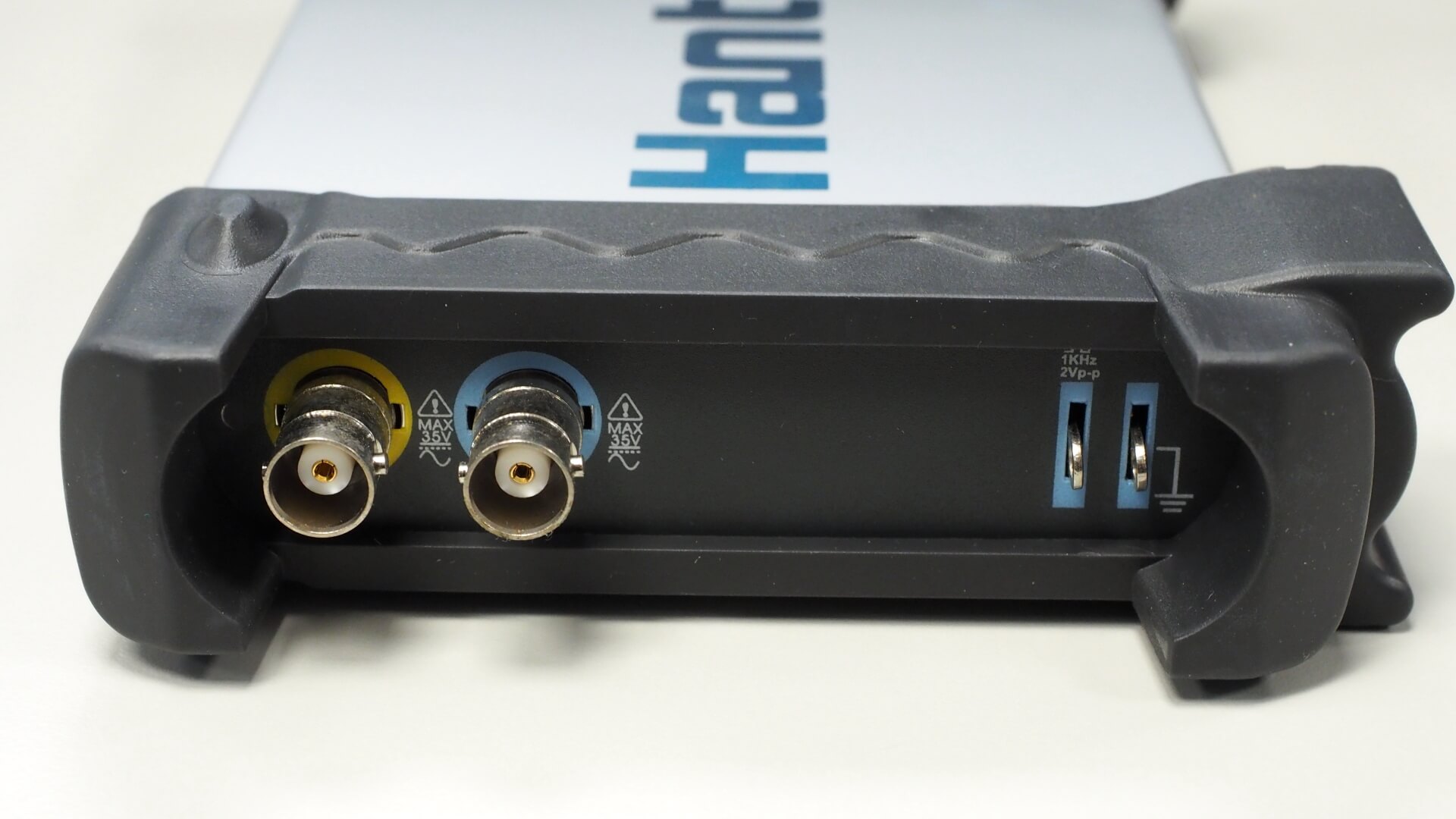

另外一側是兩個通道的信號輸入插孔，以及參考用的方波信號源。
Hantek 6022BE 雙通道 20MHz USB 介面示波器

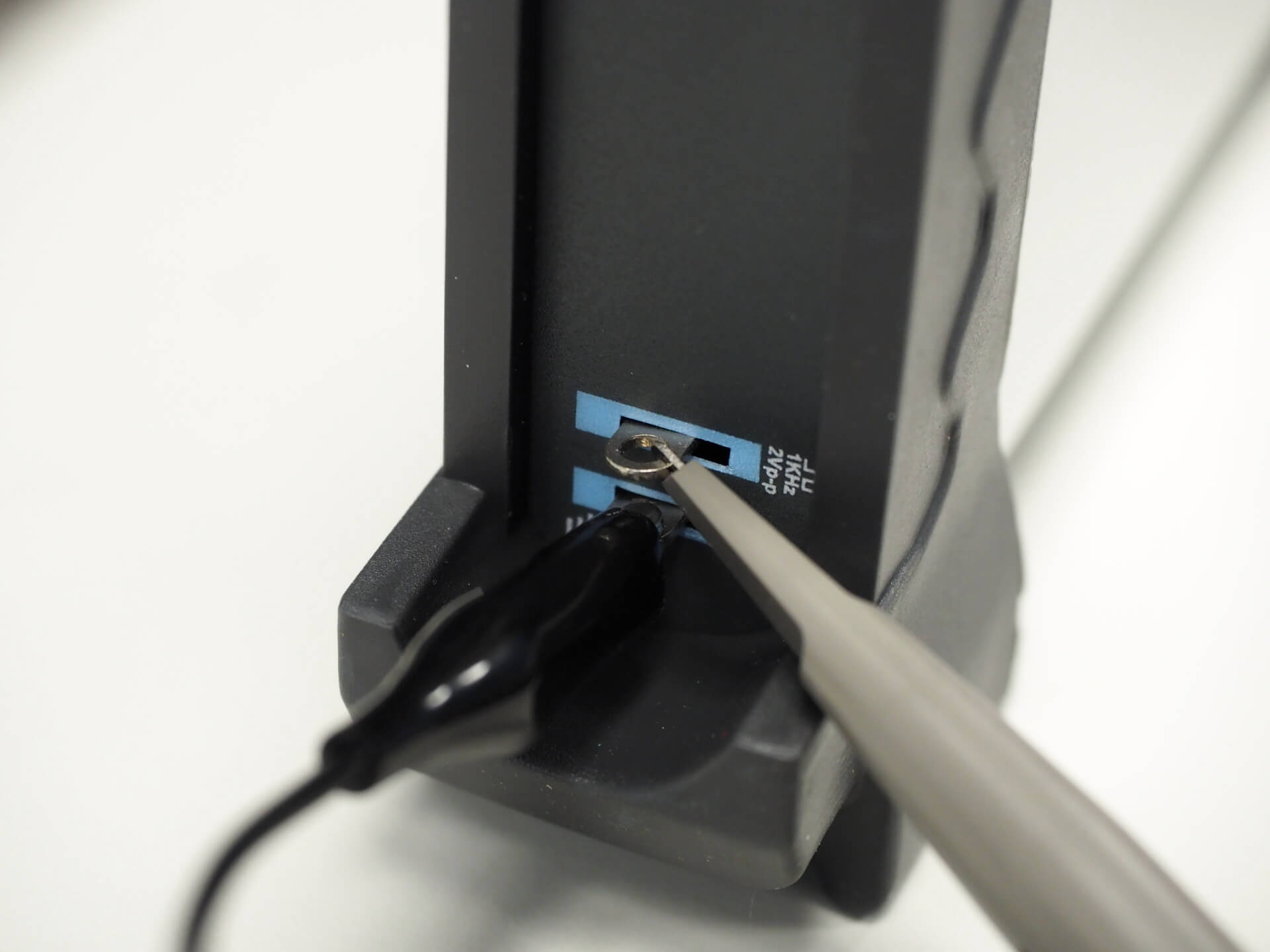

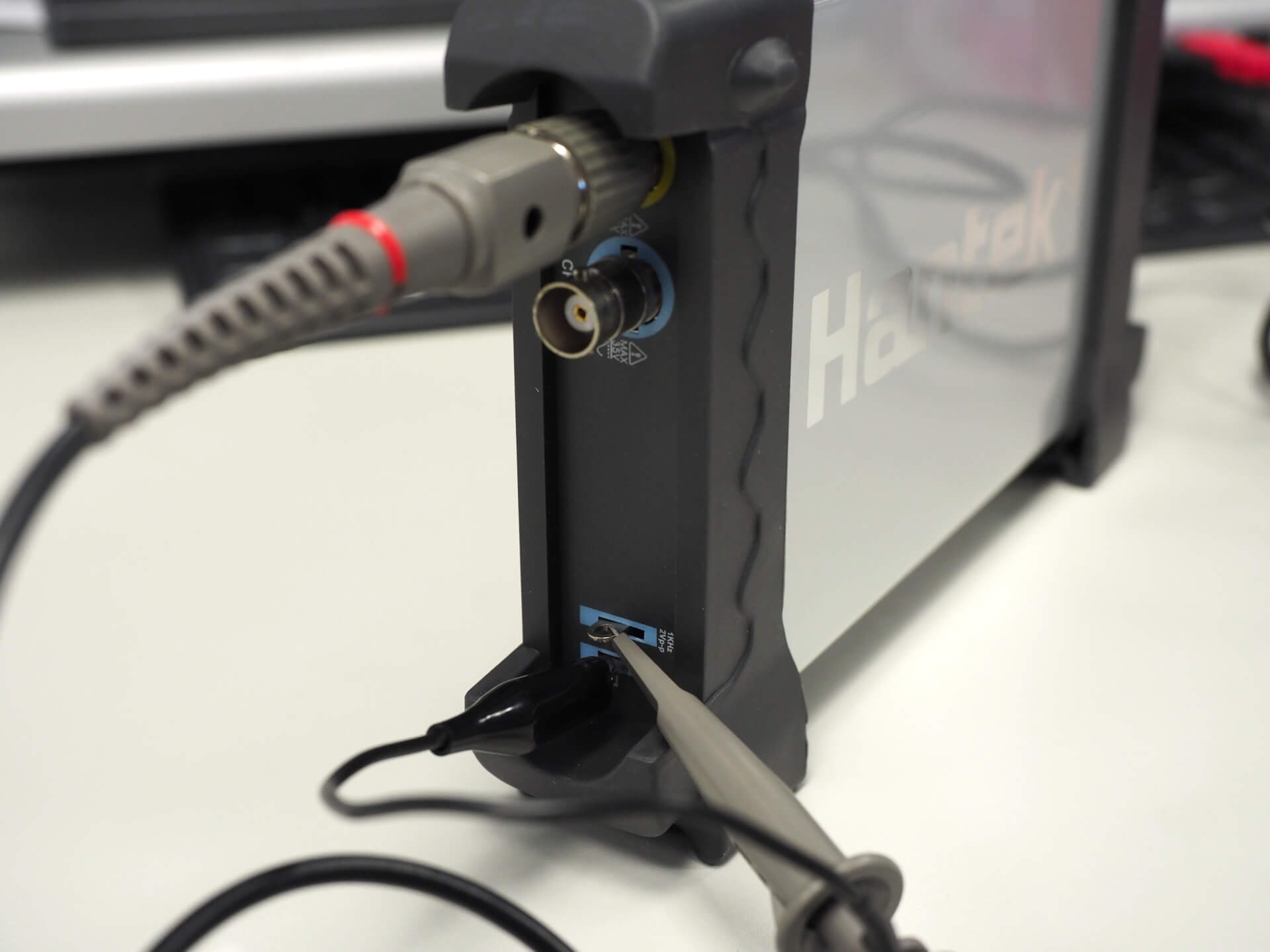

第一次使用時，要將探棒連接方波的信號源，進行探棒的校正。
Hantek 6022BE 雙通道 20MHz USB 介面示波器
這裡產生的方波頻率是 1kHz，峰值為 2V。
Hantek 6022BE 雙通道 20MHz USB 介面示波器

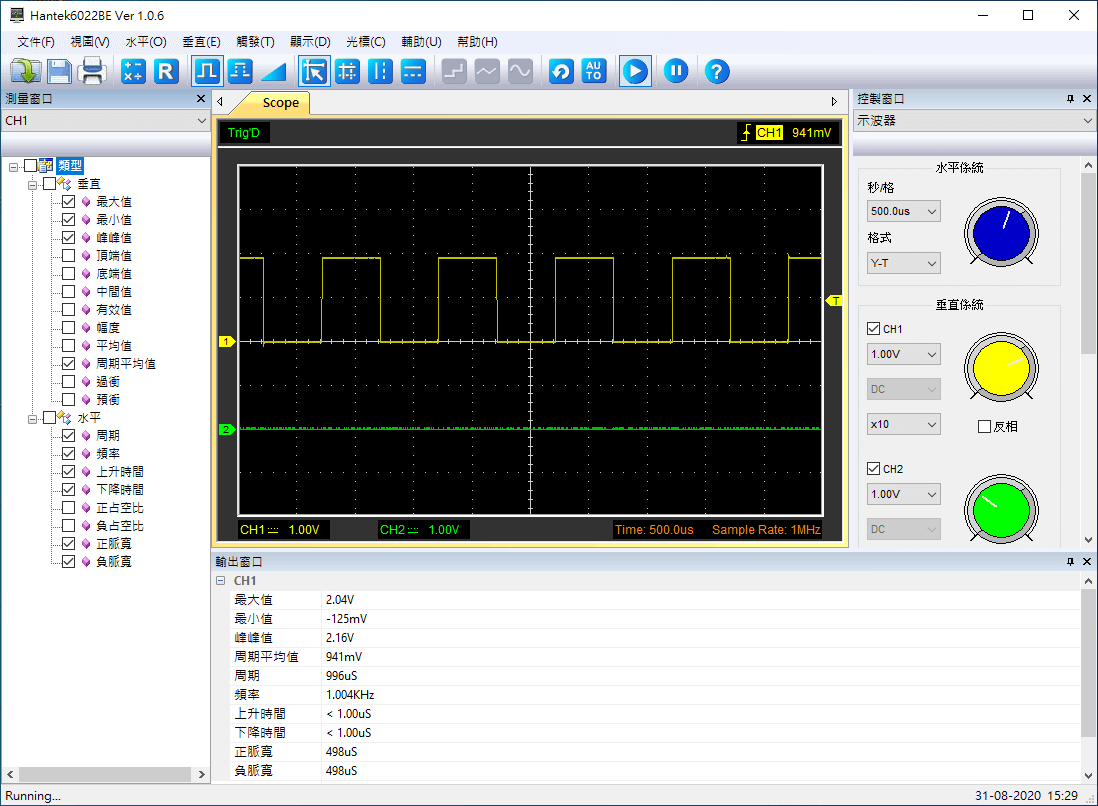

這是 Hantek 6022BE 電腦軟體的畫面，裡面的方波可以用來校正探棒的可調電容。
Hantek 6022BE 電腦軟體畫面
OpenHantek6022
OpenHantek6022 是一套專門搭配 Hantek 6022BE/BL 的開放原始碼示波器軟體，支援 Linux、Raspberry Pi、Windows 與 MacOSX 等各種平台，可從 OpenHantek6022 的 Releases 網頁下載預先編譯好的版本來安裝使用。
以 Ubuntu Linux 來說，可下載 deb 套件安裝檔，安裝後即可使用：
# 下載 OpenHantek6022 安裝檔（Ubuntu） wget https://github.com/OpenHantek/OpenHantek6022/releases/download/3.1.2/openhantek_20200729-95ff65f_amd64.deb # 安裝 sudo dpkg -i openhantek_20200729-95ff65f_amd64.deb # 執行 OpenHantek OpenHantek

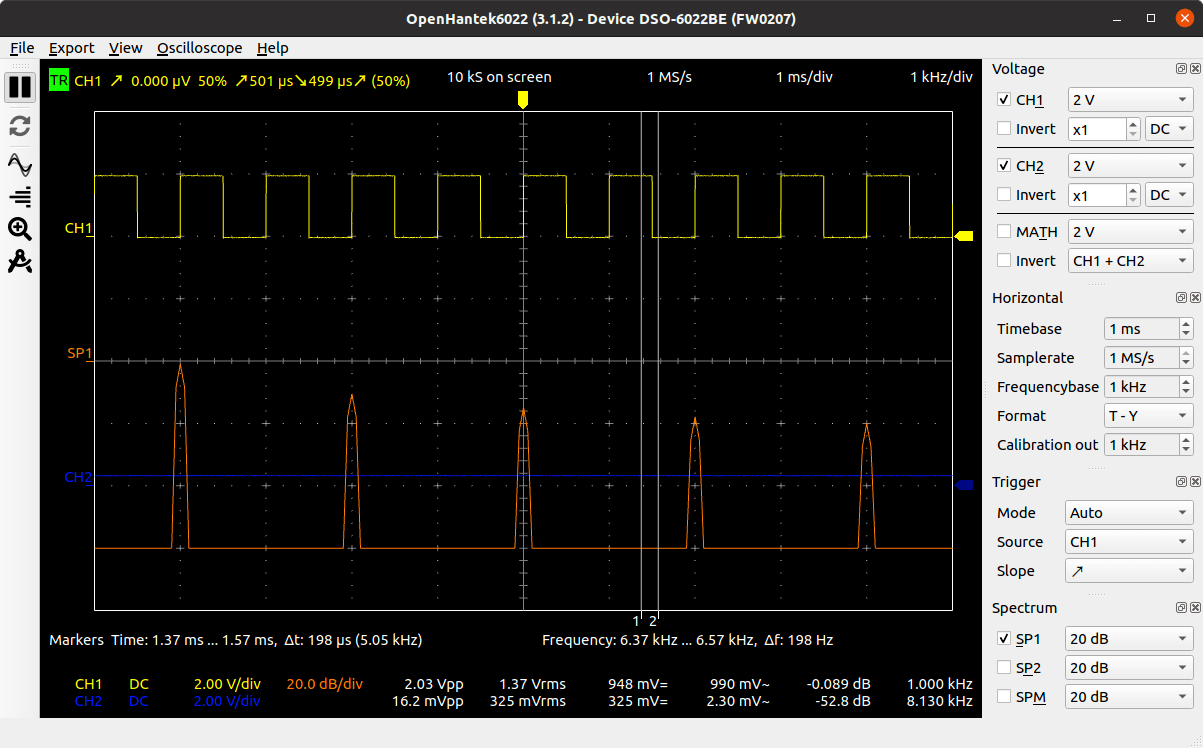

這是 OpenHantek6022 的操作畫面。
OpenHantek6022 視窗畫面
OpenHantek6022 是從原本的 OpenHantek 分支出來的專案，若要安裝原來的 OpenHantek，可以使用 apt 安裝：
# 安裝原版本 OpenHantek
sudo apt install openhantek
sigrok
sigrok 是一套開放原始碼的訊號分析工具組，其中的 PulseView 視窗界面軟體除了有邏輯分析儀功能之外，還可以作為示波器使用，可直接讀取 Hantek 6022BE 的類比訊號。
若在 Ubuntu Linux 中可直接以 apt 安裝 sigrok：
# 安裝 sigrok sudo apt install sigrok # 啟動 PulseView pulseview

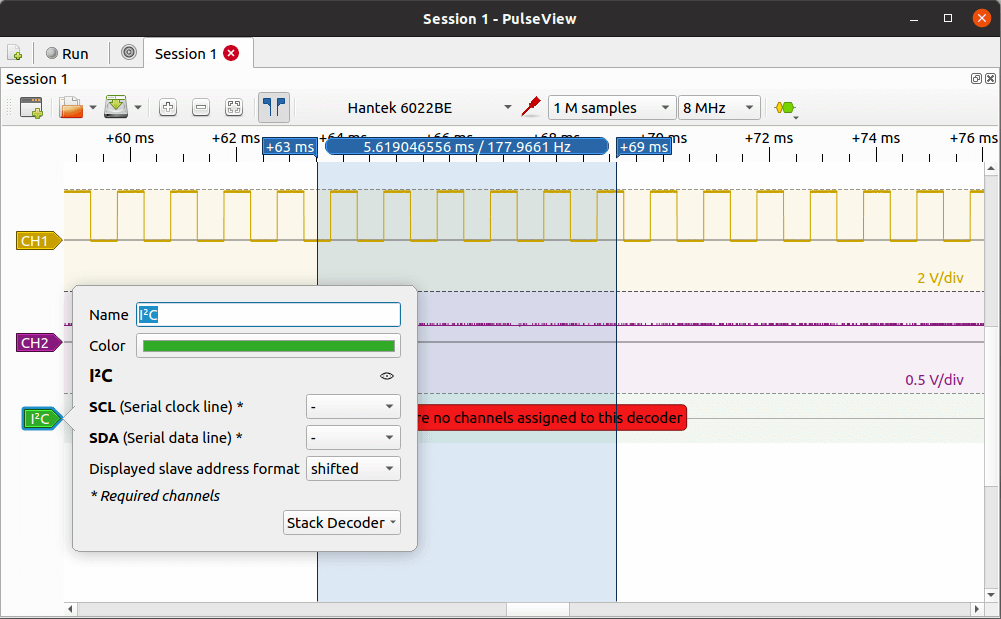

這是 PulseView 的操作畫面。
PulseView
若要使用 Android 手機來接收 Hantek 6022BE 的訊號，可以使用 USB OTG 的轉接線將手機連接 Hantek 6022BE，並搭配 HScope 這一個手機示波器 App 來接收並查看訊號。
參考資料：rudysmodelrailway
