這裡介紹如何在 Python 中使用 OpenCV 在圖片上加上線條等幾何圖案以及文字標示。

在影像處理的程式中,若要比較清楚呈現處理的結果,時常會需要在圖片上加上一些標示的幾何圖形或是文字,比方說在物件辨識的問題上,可能會使用方框將辨識出來的物件框起來,並加註一些文字描述等。


以下我們將介紹 OpenCV 中所提供的幾種繪圖函數,讓我們可以在 Python 程式中快速加上各種標示資訊。

直線

若要圖片中加入直線,可以使用 cv2.line 函數:

cv2.line(影像, 開始座標, 結束座標, 顏色, 線條寬度)

以下是一個簡單的範例:

import numpy as np
import cv2

# 建立一張 512x512 的 RGB 圖片(黑色)
img = np.zeros((256, 256, 3), np.uint8)

# 將圖片用淺灰色 (200, 200, 200) 填滿
img.fill(200)

# 在圖片上畫一條紅色的對角線,寬度為 5 px
cv2.line(img, (0, 0), (255, 255), (0, 0, 255), 5)

# 顯示圖片
cv2.imshow('My Image', img)

# 按下任意鍵則關閉所有視窗
cv2.waitKey(0)
cv2.destroyAllWindows()

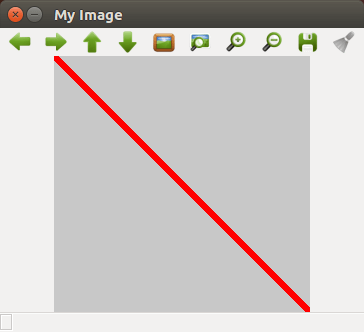

執行的結果會像這樣:

OpenCV 視窗

方框

繪製方框可以使用 cv2.rectangle 函數:

cv2.rectangle(影像, 頂點座標, 對向頂點座標, 顏色, 線條寬度)

這裡的線條寬度參數若設定為正的值,則代表正常的線條寬度,而若設定為負的值,則代表畫實心的方框。

以下是接續上面的範例,再加上一個方框的程式碼:

import numpy as np
import cv2

img = np.zeros((256, 256, 3), np.uint8)
img.fill(200)

cv2.line(img, (0, 0), (255, 255), (0, 0, 255), 5)

# 在圖片上畫一個綠色方框,線條寬度為 2 px
cv2.rectangle(img, (20, 60), (120, 160), (0, 255, 0), 2)

# 綠色實心方框
cv2.rectangle(img, (40, 80), (100, 140), (0, 255, 0), -1)

cv2.imshow('My Image', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

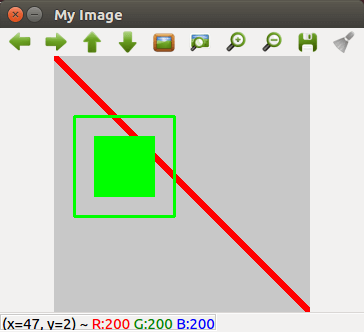

執行的結果為:

OpenCV 視窗

這裡的兩個頂點座標並沒有限制一定要指定為哪兩個頂點,不管是右上、左下,或是左上、右下皆可,我們可以把上面的那一行程式碼改為這樣:

cv2.rectangle(img, (20, 160), (120, 60), (0, 255, 0), 2)

這兩種寫法雖然不同,但執行的結果都是一樣的。

圓圈

繪製圓圈可以使用 cv2.circle 函數:

cv2.circle(影像, 圓心座標, 半徑, 顏色, 線條寬度)

這裡的線條寬度參數若設定為正的值,則代表正常的線條寬度,而若設定為負的值,則代表畫實心的圓圈。

以下是接續先前範例,加入圓圈的程式碼:

import numpy as np
import cv2

img = np.zeros((256, 256, 3), np.uint8)
img.fill(200)

cv2.line(img, (0, 0), (255, 255), (0, 0, 255), 5)
cv2.rectangle(img, (20, 60), (120, 160), (0, 255, 0), 2)
cv2.rectangle(img, (40, 80), (100, 140), (0, 255, 0), -1)

# 黃色圓圈,線條寬度為 3 px
cv2.circle(img,(90, 210), 30, (0, 255, 255), 3)

# 藍色實心圓圈
cv2.circle(img,(140, 170), 15, (255, 0, 0), -1)

cv2.imshow('My Image', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

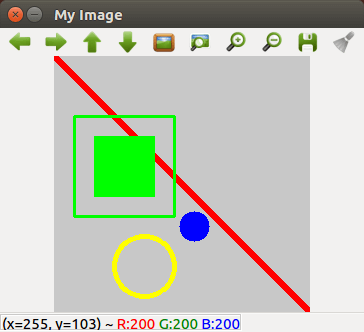

執行的結果為:

OpenCV 視窗

橢圓形

繪製圓圈可以使用 cv2.circle 函數:

cv2.ellipse(影像, 中心座標, 軸長, 旋轉角度, 起始角度, 結束角度, 顏色, 線條寬度)

中心座標參數就是橢圓的中心點座標,軸長這個參數可用來指定橢圓的半長軸與半短軸的長度,旋轉角度參數可以讓橢圓自由旋轉。

起始角度與結束角度兩個參數比較特別,它們是代表要繪製橢圓的那一個部份,如果要畫出一個完整的橢圓,就可以把起始角度設定為 0,結束角度設定為 360,而如果只要畫出一半的橢圓,就可以把起始角度設定為 0,結束角度設定為 180

其餘的顏色與校條寬度參數的用法,都與先前介紹的函數相同。

以下是加入橢圓形的程式碼:

import numpy as np
import cv2

img = np.zeros((256, 256, 3), np.uint8)
img.fill(200)

cv2.line(img, (0, 0), (255, 255), (0, 0, 255), 5)
cv2.rectangle(img, (20, 60), (120, 160), (0, 255, 0), 2)
cv2.rectangle(img, (40, 80), (100, 140), (0, 255, 0), -1)
cv2.circle(img,(90, 210), 30, (0, 255, 255), 3)
cv2.circle(img,(140, 170), 15, (255, 0, 0), -1)

# 傾斜 45 度的紫色橢圓形
cv2.ellipse(img, (180, 200), (25, 55), 45, 0, 360, (205, 0, 255), 2)

# 傾斜 45 度的半個實心橢圓
cv2.ellipse(img, (180, 200), (20, 50), 45, 0, 180, (255, 0, 255), -1)

cv2.imshow('My Image', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

執行的結果為:

OpenCV 視窗

折線

繪製折線可以使用 cv2.polylines 函數:

cv2.polylines(影像, 頂點座標, 封閉型, 顏色, 線條寬度)

其中頂點座標就是線段之間的頂點座標,這個參數必須要是一個形狀為 (頂點數量, 1, 2) 的陣列,所以通常在把資料放進 cv2.polylines 函數畫圖之前,會先用 reshape 調整一下(請參考下方的範例)。

封閉型參數是一個布林值,若設定為 True 的話,它就會自動把最後一個點座標跟第一個點座標連起來,反之就是不連這一條線段。

以下是使用折線的方式,畫出一個四邊形的程式碼:

import numpy as np
import cv2

img = np.zeros((256, 256, 3), np.uint8)
img.fill(200)

cv2.line(img, (0, 0), (255, 255), (0, 0, 255), 5)
cv2.rectangle(img, (20, 60), (120, 160), (0, 255, 0), 2)
cv2.rectangle(img, (40, 80), (100, 140), (0, 255, 0), -1)
cv2.circle(img,(90, 210), 30, (0, 255, 255), 3)
cv2.circle(img,(140, 170), 15, (255, 0, 0), -1)
cv2.ellipse(img, (180, 200), (25, 55), 45, 0, 360, (205, 0, 255), 2)
cv2.ellipse(img, (180, 200), (20, 50), 45, 0, 180, (255, 0, 255), -1)

# 設定多邊形頂點座標
pts = np.array([[170, 55], [165, 75], [220, 80], [200, 60]], np.int32)

# 將座標轉為 (頂點數量, 1, 2) 的陣列
pts = pts.reshape((-1, 1, 2))

# 繪製多邊形
cv2.polylines(img, [pts], True, (255, 255, 0), 4)

cv2.imshow('My Image', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

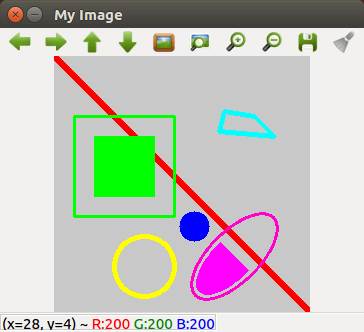

執行的結果為:

OpenCV 視窗

文字

若要在圖片上加上文字,可以使用 cv2.putText 函數:

cv2.putText(影像, 文字, 座標, 字型, 大小, 顏色, 線條寬度, 線條種類)

這裡的座標是指文字的左下角座標點,而字型可使用 OpenCV 內建的幾種字型(請看以下範例),大小則是代表字型的縮放比例(例如 1.5 就代表放大 1.5 倍)。

最後一項線條種類參數可以指定如何繪製線條,若想要有反鋸齒(anti-aliasing)的效果,可設定為 cv2.LINE_AA。這項參數也可以省略不寫,若省略的話預設值為 cv2.LINE_8

import numpy as np
import cv2

img = np.zeros((400, 400, 3), np.uint8)
img.fill(90)

# 文字
text = 'Hello, OpenCV!'

# 使用各種字體
cv2.putText(img, text, (10, 40), cv2.FONT_HERSHEY_SIMPLEX,
  1, (0, 255, 255), 1, cv2.LINE_AA)

cv2.putText(img, text, (10, 80), cv2.FONT_HERSHEY_PLAIN,
  1, (0, 255, 255), 1, cv2.LINE_AA)

cv2.putText(img, text, (10, 120), cv2.FONT_HERSHEY_DUPLEX,
  1, (0, 255, 255), 1, cv2.LINE_AA)

cv2.putText(img, text, (10, 160), cv2.FONT_HERSHEY_COMPLEX,
  1, (0, 255, 255), 1, cv2.LINE_AA)

cv2.putText(img, text, (10, 200), cv2.FONT_HERSHEY_TRIPLEX,
  1, (0, 255, 255), 1, cv2.LINE_AA)

cv2.putText(img, text, (10, 240), cv2.FONT_HERSHEY_COMPLEX_SMALL,
  1, (0, 255, 255), 1, cv2.LINE_AA)

cv2.putText(img, text, (10, 280), cv2.FONT_HERSHEY_SCRIPT_SIMPLEX,
  1, (0, 255, 255), 1, cv2.LINE_AA)

cv2.putText(img, text, (10, 320), cv2.FONT_HERSHEY_SCRIPT_COMPLEX,
  1, (0, 255, 255), 1, cv2.LINE_AA)

cv2.imshow('My Image', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

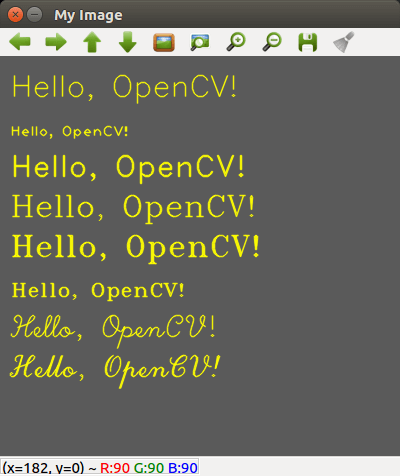

執行的結果為:

OpenCV 視窗

使用 TTF 字型檔

OpenCV 所內建的字體很少,如果需要使用到別的字體,可以靠著 PIL 模組,直接從 ttf 字型檔來讀取字體。以下是一個使用中文字型檔,顯示中文字的範例:

import numpy as np
import cv2
from PIL import ImageFont, ImageDraw, Image

img = np.zeros((450, 450, 3), np.uint8)

# 將背景設定為大紅色
img[:] = (0, 0, 255)

# 文字
text = '招財\n進寶'

# 指定 TTF 字體檔
fontPath = "./康熙字典體.ttf"

# 載入字體
font = ImageFont.truetype(fontPath, 192)

# 將 NumPy 陣列轉為 PIL 影像
imgPil = Image.fromarray(img)

# 在圖片上加入文字
draw = ImageDraw.Draw(imgPil)
draw.text((30, 30),  text, font = font, fill = (0, 0, 0))

# 將 PIL 影像轉回 NumPy 陣列
img = np.array(imgPil)

cv2.imshow('My Image', img)
cv2.waitKey(0)
cv2.destroyAllWindows()

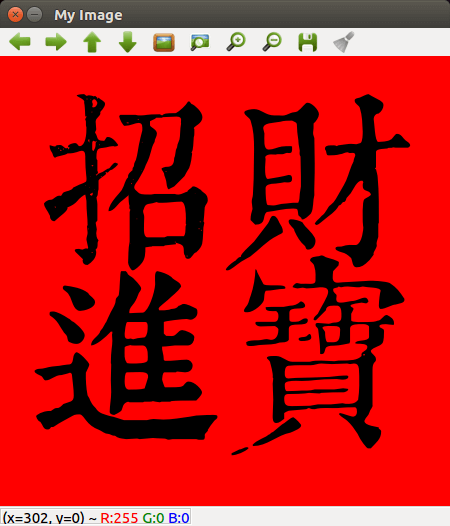

執行的結果為:

OpenCV 視窗
