用 ping 與 arp 指令掃瞄區域網路設備,產生 IP 與 MAC 卡號對應表教學

這裡介紹如何使用 pingarp 指令快速清查區域網路的電腦與網路設備,建立 IP 位址與網路卡 MAC 卡號對應表。

對於網路管理者(網管)來說,掃描區域網路設備、取得所有電腦的 IP 位址與 MAC 卡號對應表是基本的技能,而且也是一項時常需要做的工作,如果剛好臨時遇到需要掃描 IP 與 MAC 卡號,手上又沒有適合的軟體時,就可以使用各種作業系統都有內建的 pingarp 指令來處理,以下是使用教學以及範例指令稿。

pingarp 指令

pingarp 指令是一般的 Windows、Mac OS X 與 Linux 系統都會內建的指令,所以使用這種方法掃描網路,完全不需要安裝任軟體,只需要撰寫一個簡單的指令稿即可,對於網管來說相當方便而且實用。

Linux 系統

這是適用於 Linux 系統的 bash 指令稿,執行後可以掃描整個 Class C 區域網路的 IP 與 MAC 卡號對應表:

#!/bin/bash
# Ping 區域網路中所有的 IP 位址
for ip in 192.168.1.{1..254}; do
  # 刪除舊的 arp 記錄
  sudo arp -d $ip > /dev/null 2>&1
  # 藉由 ping 取得新的 arp 資訊
  ping -c 5 $ip > /dev/null 2>&1 &
done

# 等待所有背景的 Ping 結束
wait

# 輸出 ARP table
arp -n | grep -v incomplete

我們使用 bash 的 for 迴圈,配合背景子行程的方式同時 ping 所有的網路設備,這樣可以讓程式大幅加速,幾秒鐘就可以 ping 完整個 Class C 網路,關於這種平行化 bash 指令稿的撰寫方式,可以參考 Bash 平行執行背景子行程與 wait 的教學

執行之後,輸出會類似這樣:

Address                  HWtype  HWaddress           Flags Mask            Iface
192.168.1.1              ether   10:7b:ef:12:4f:af   C                     wlan0
192.168.1.102            ether   74:23:44:23:d3:96   C                     wlan0
192.168.1.105            ether   28:e3:1f:50:b9:94   C                     wlan0

Mac OS X 系統

在 Mac OS X 中使用 pingarp 的 bash 指令稿與 Linux 幾乎相同,只是在 arp 指令的參數有些差異:

#!/bin/bash
# Ping 區域網路中所有的 IP 位址
for ip in 140.110.99.{1..254}; do
  # 刪除舊的 arp 記錄
  sudo arp -d $ip > /dev/null 2>&1
  # 藉由 ping 取得新的 arp 資訊
  ping -c 5 $ip > /dev/null 2>&1 &
done

# 等待所有背景的 Ping 結束
wait

# 輸出 ARP table
arp -na | grep -v incomplete

輸出的格式有些不同:

? (192.168.1.4) at 70:28:8b:26:1b:ba on en1 ifscope [ethernet]
? (192.168.1.11) at 60:e3:27:14:a5:dc on en1 ifscope [ethernet]
? (192.168.1.12) at 84:c9:b2:78:cd:ee on en1 ifscope [ethernet]

Windows 系統

Windows 系統上使用 pingarp 指令的方式比較不同,不過大原則是一樣的,都是用 ping 指令掃過一輪之後,執行 arp 指令輸出 arp table,請開啟命令提示字元,執行以下的指令。

首先刪除舊的 arp table,這一行需要用管理者權限執行

arp -d

使用 for 迴圈將每一個 IP 位址都 ping 過一次:

for /L %i in (1,1,254) do ping 192.168.1.%i -n 1 -w 300 > NUL

執行 arp 指令,輸出 arp table:

arp -a | find "192.168" | find "動態"

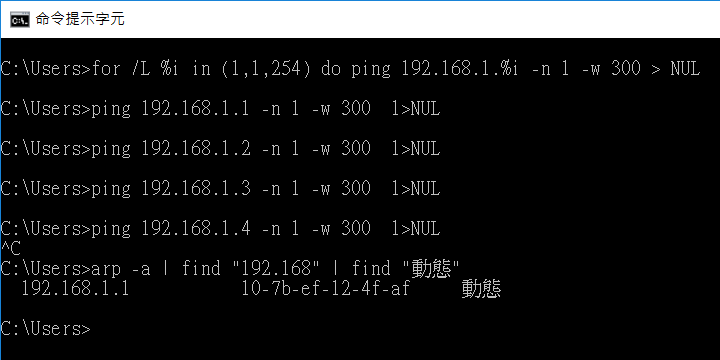

命令提示字元

arping 指令

arping 是一個類似 ping 的小工具,可以對區域網路中的設備送出 arp 請求封包,用更低階的方式檢查網路連線狀況,這裡我們示範使用 arping 取得 IP 位址與網路卡 MAC 卡號對應表的作法。

arping 只適用於 Linux 與 Mac OS X,Windows 系統則要使用 cygwin 安裝。

在 Debian 系列的 Linux,可以使用 apt 安裝 apring 工具:

sudo apt-get install arping

使用 arping ping 特定的 IP 位址:

arping -I wlp3s0 -w 3 -f 192.168.1.1
ARPING 192.168.1.1 from 192.168.1.104 wlp3s0
Unicast reply from 192.168.1.1 [10:7B:EF:12:4F:AF]  2.749ms
Sent 1 probes (1 broadcast(s))
Received 1 response(s)

arping 輸出訊息中就有包含 IP 與 MAC 卡號的資訊,所以只要掃過每個 IP 位址,再用 grep 整理一下即可,以下是使用 arping 來 ping 整個區域網路所有 IP 位址的 bash 指令稿:

#!/bin/bash
# 用 arping 來 ping 區域網路中所有的 IP 位址
for ip in 192.168.1.{1..254}; do
  arping -I wlp3s0 -w 3 -f $ip | grep reply &
done

# 等待所有背景的 arping 結束
wait
Unicast reply from 192.168.1.1 [10:7B:EF:12:4F:AF]  7.072ms
Unicast reply from 192.168.1.103 [74:23:44:23:D3:96]  179.119ms
Unicast reply from 192.168.1.102 [28:E3:1F:50:B9:94]  219.907ms

參考資料:Linux.comPCNETStackOverflowHaoming
