[開箱] 香蕉派 Banana Pi BPi-M1 開發板,ARM 雙核心 CPU、1G DDR3 記憶體

這是之前買的一片香蕉派 Banana Pi BPi-M1 開發板,補個開箱文。

香蕉派(Banana Pi)是跟樹莓派很類似的開發版,使用 ARM Cortex-A7 雙核心中央處理器,有 1GB 的 DDR3 記憶體、SATA 插槽、麥克風等各種輸入與輸出,可作為一台小型的電腦使用。

banana-pi-bpi-m1-development-board-unboxing-1

簡單的外盒

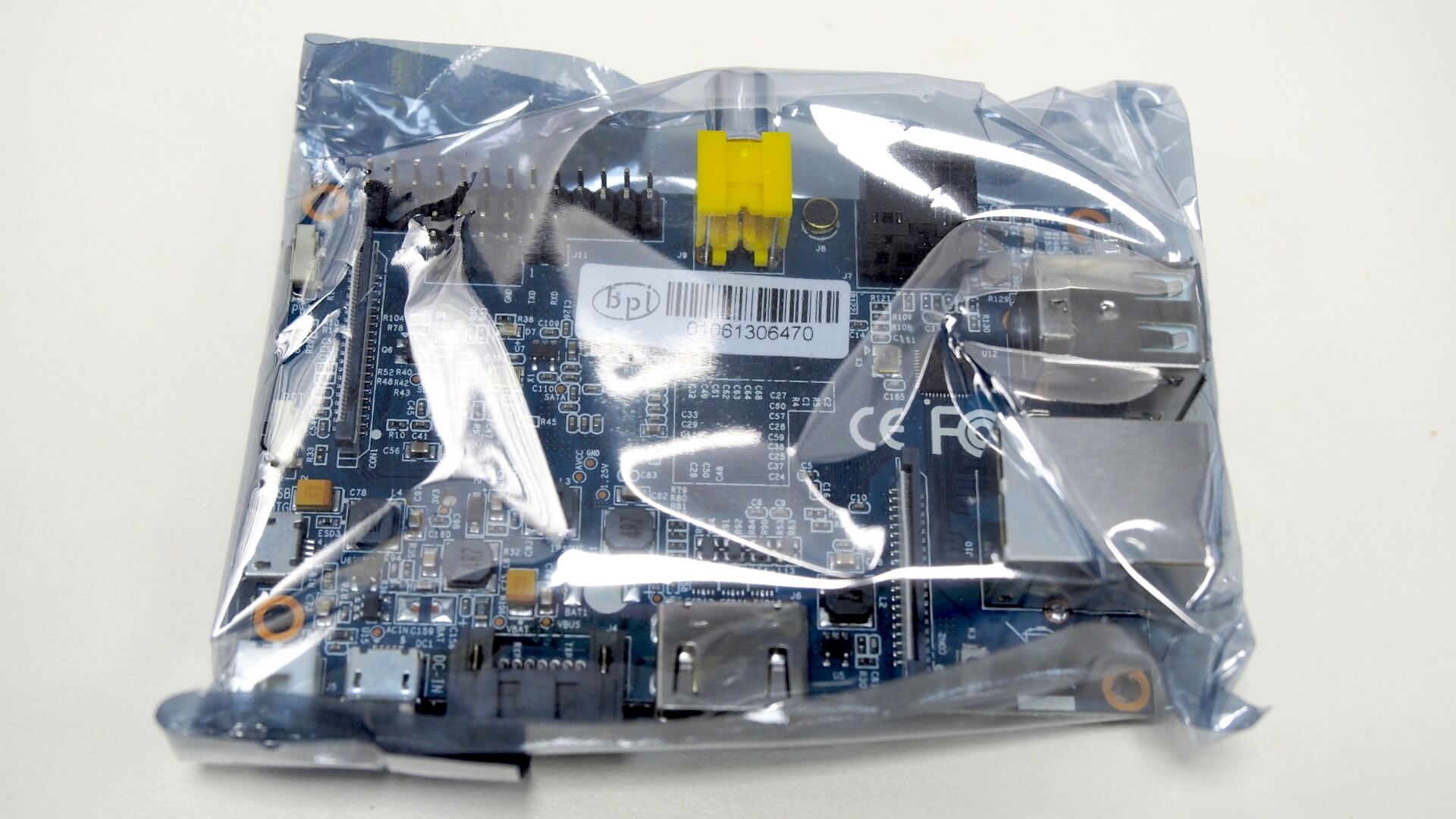

內容物只有一片 Banana Pi BPi-M1 板子。

banana-pi-bpi-m1-development-board-unboxing-2

香蕉派 Banana Pi BPi-M1 開發板

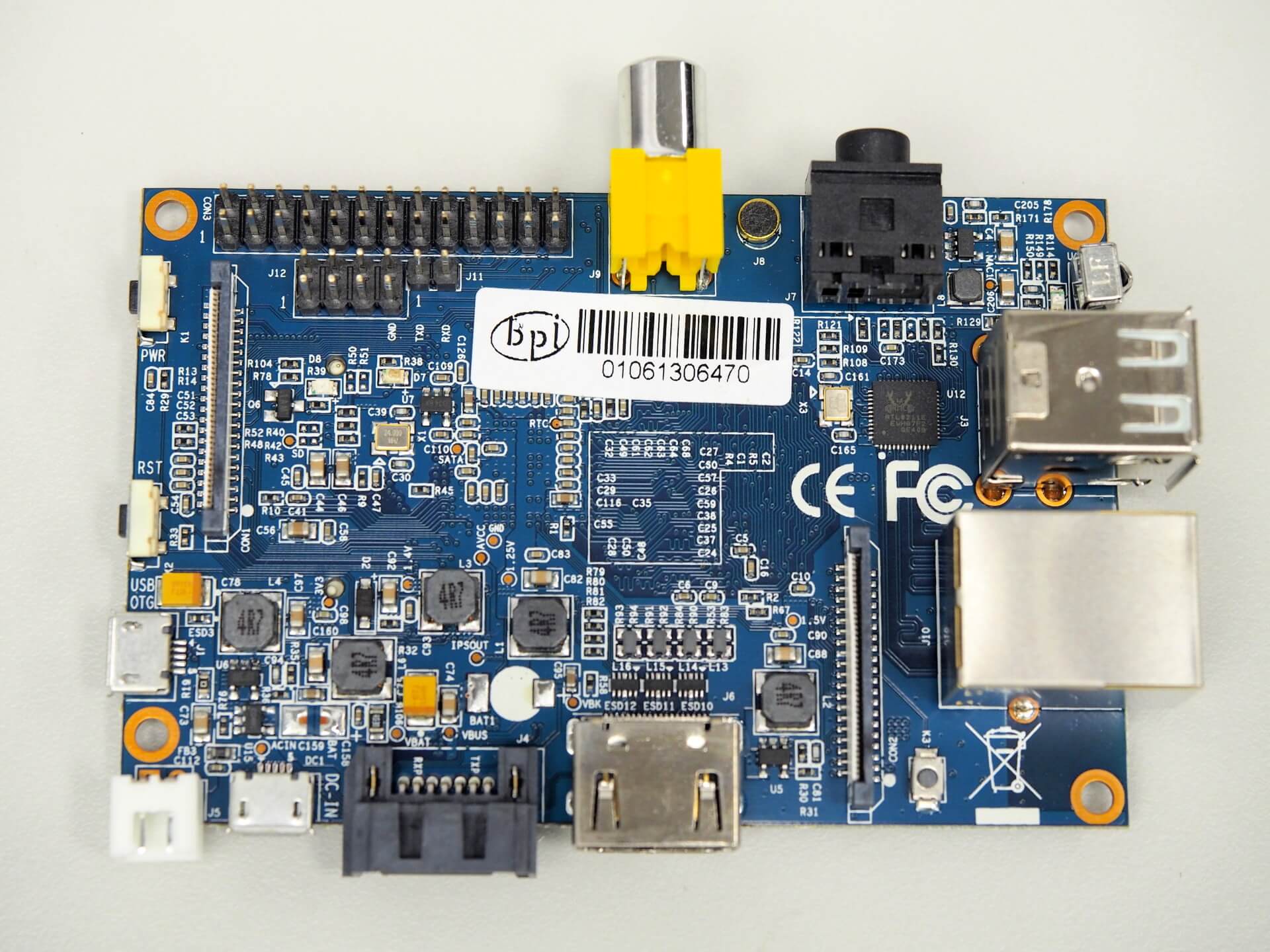

這是板子的正面。它跟樹莓派一樣有 DSI 的顯示輸出,也有 CSI 的介面可以接攝影機。

banana-pi-bpi-m1-development-board-unboxing-8

正面

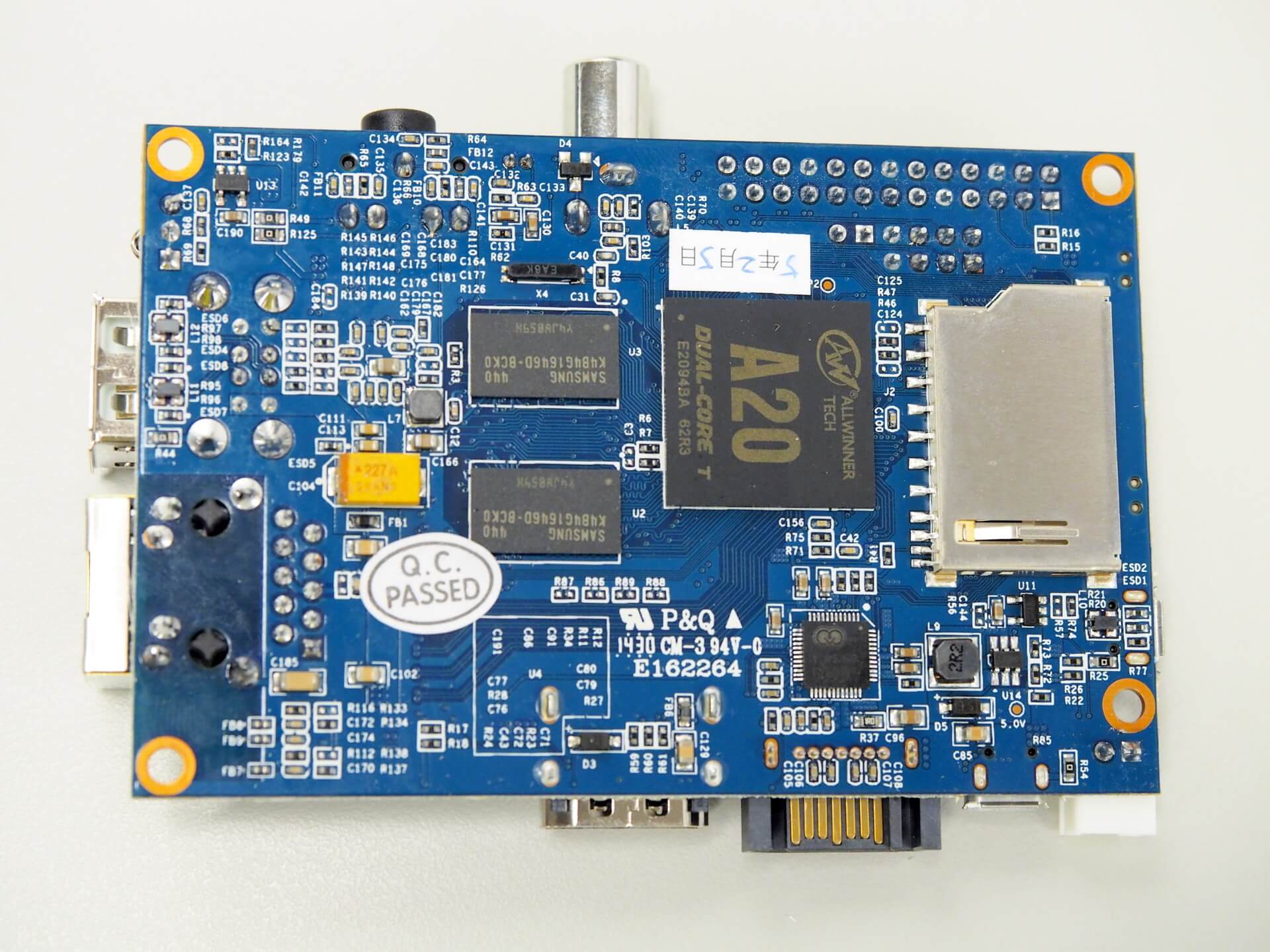

這是板子的背面。AllWinner A20 使用的 CPU 是 ARM Cortex-A7 Dual-Core,右邊那個是 SD 卡的插槽,A20 左邊的兩顆是 1GB DDR3 SDRAM 的記憶體。

banana-pi-bpi-m1-development-board-unboxing-7

背面

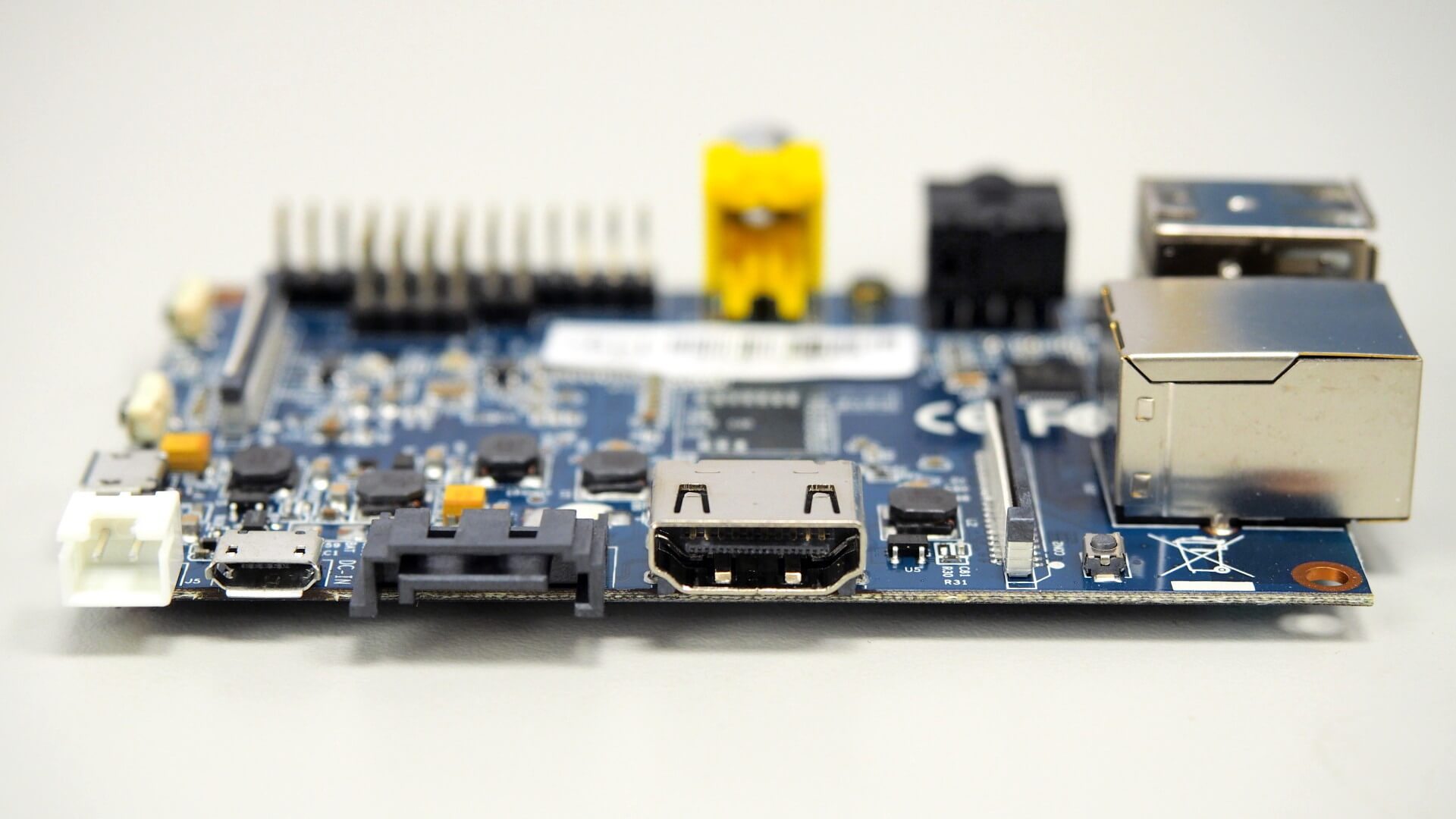

這一側有四個插槽,由左到右分別是 SATA 電源、Micro USB 電源、SATA 與 HDMI 輸出。

banana-pi-bpi-m1-development-board-unboxing-3

側面

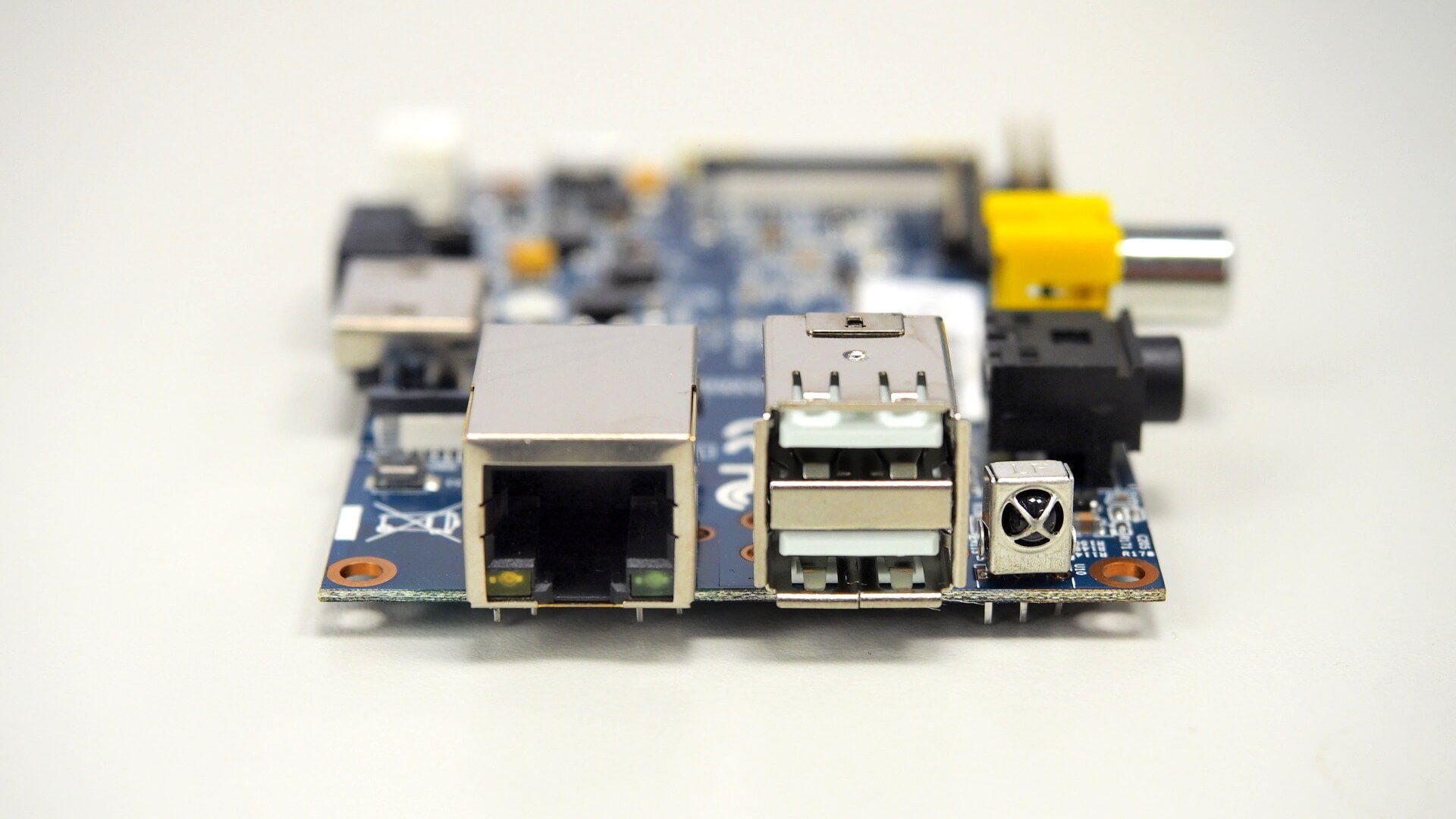

這一側有一個乙太網路孔、兩個 USB 2.0 插座,最右邊有一個小小圓圓的是紅外線接收器(IR Receiver)。

banana-pi-bpi-m1-development-board-unboxing-4

側面

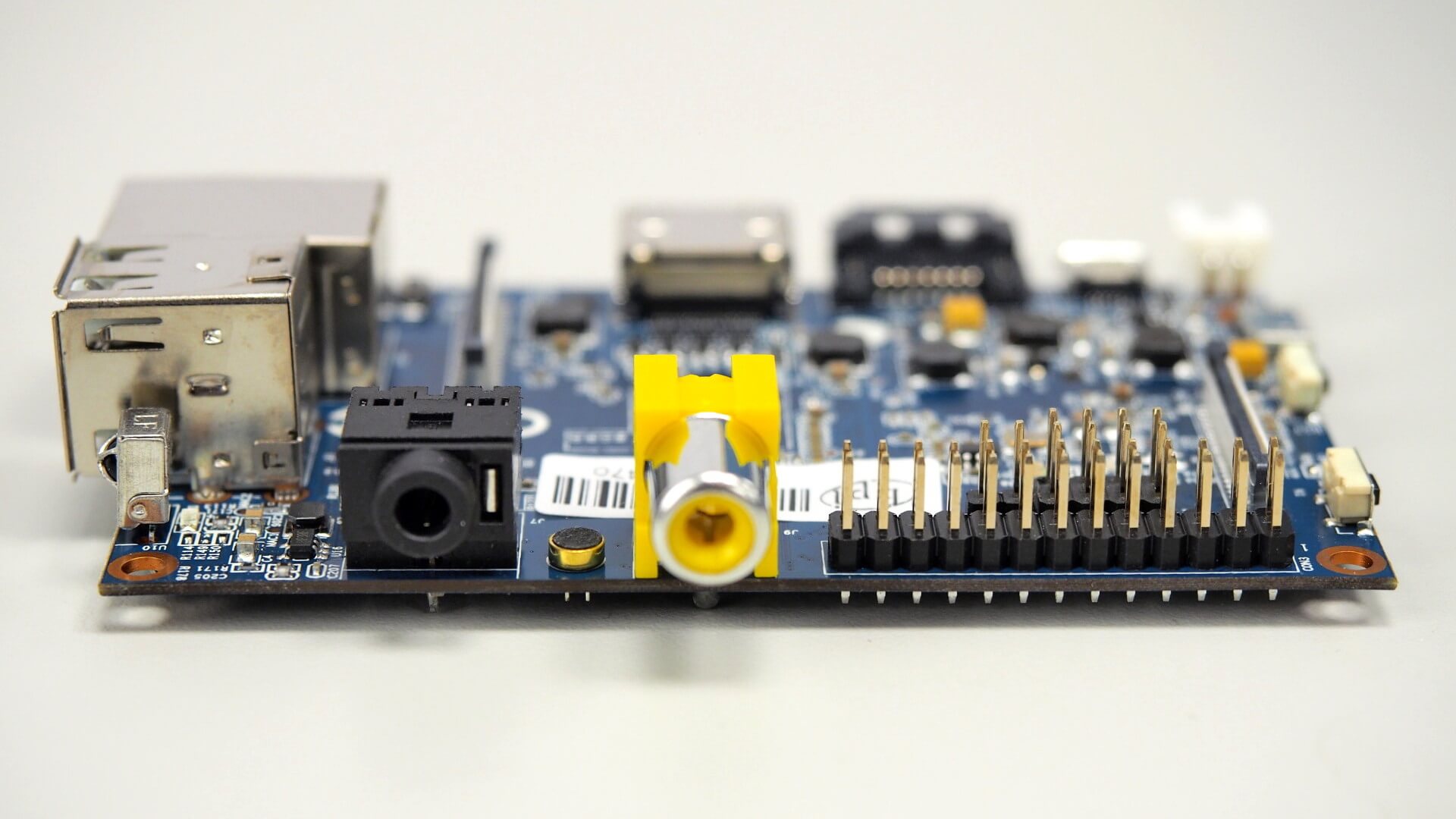

這一側有音源輸出、麥克風(小小圓圓的那一個)、AV 影像輸出,還有一排的 GPIO 針腳,腳位的說明可參考香蕉派的官方網站

banana-pi-bpi-m1-development-board-unboxing-5

側面

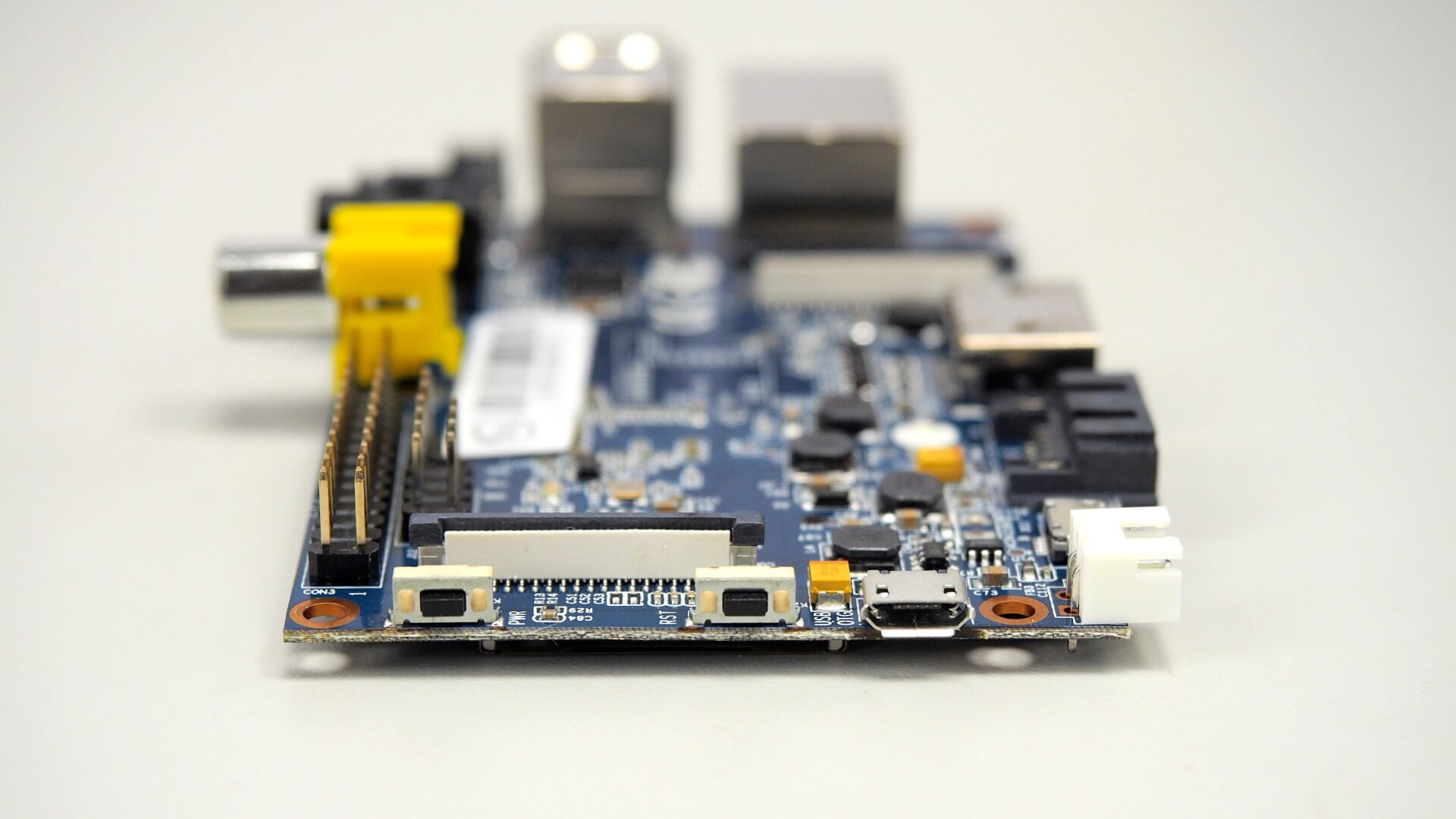

這一側從左邊開始看分別是電源按鈕、重開機(reset)按鈕與 USB OTG 埠。

banana-pi-bpi-m1-development-board-unboxing-6

側面

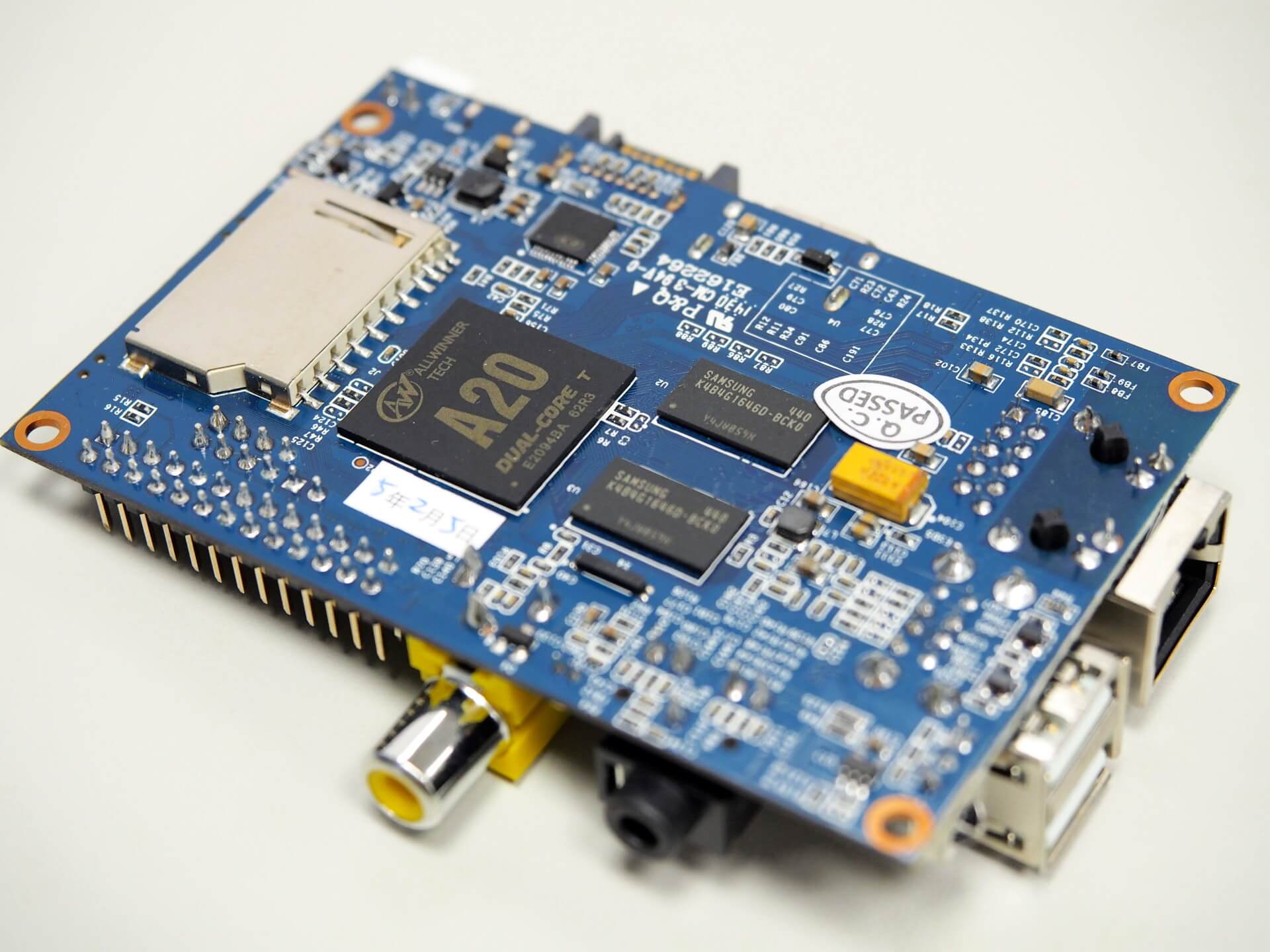

以下是幾張不同角度的照片。

banana-pi-bpi-m1-development-board-unboxing-10

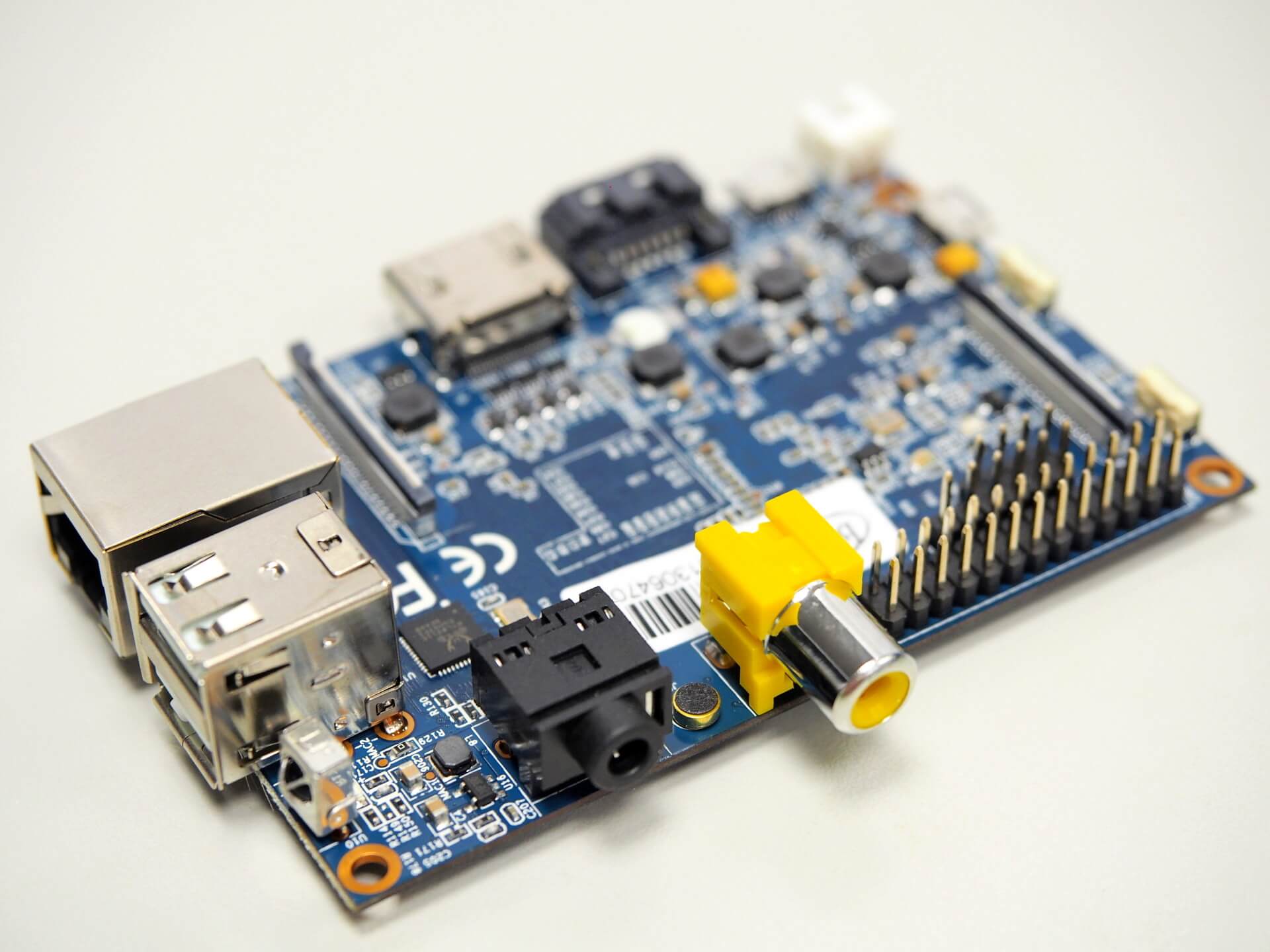

這張板子小小一張,裡面的東西還不少。

banana-pi-bpi-m1-development-board-unboxing-12

香蕉派的使用跟樹莓派一樣,都是把影像檔寫進 SD 卡中,插進去就可以使用了,在香蕉派的官方網站上有提供很多種不同的作業系統影像檔,大家可以選擇自己喜歡的作業系統來使用。

以下是 Mac OS X 中製作 SD 卡的步驟,事實上這些步驟跟製作樹莓派 Micro SD 卡的步驟一模一樣。

Step 1
把 SD 卡插進電腦中,檢查所有磁碟列表,確認 SD 卡的磁碟編號:

diskutil list

輸出會類似這樣:

/dev/disk0 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:      GUID_partition_scheme                        *1.0 TB     disk0
   1:                        EFI EFI                     209.7 MB   disk0s1
   2:                  Apple_HFS Macintosh HD            999.3 GB   disk0s2
   3:                 Apple_Boot Recovery HD             650.0 MB   disk0s3
/dev/disk1 (external, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:                                                   *13.1 MB    disk1
/dev/disk2 (internal, physical):
   #:                       TYPE NAME                    SIZE       IDENTIFIER
   0:     FDisk_partition_scheme                        *8.1 GB     disk2
   1:             Windows_FAT_16 RECOVERY                1.2 GB     disk2s1
   2:                      Linux                         33.6 MB    disk2s5
   3:             Windows_FAT_32 boot                    66.1 MB    disk2s6
   4:                      Linux                         6.8 GB     disk2s7

以這個例子來說,我所使用的是一張 8GB 的 SD 卡,編號是 2

Step 2
接著卸載 SD 卡:

diskutil unmountDisk /dev/disk2

這裡的 /dev/disk2 要對應到自己的 SD 卡,請依自己的狀況修改,不可以直接複製、貼上!

Step 3
然後將下載下來的影像檔寫入 SD 卡:

sudo dd bs=2m if=BPI_Ubuntu15-04_beta_V2.img of=/dev/rdisk2

這裡的 /dev/disk2 同樣要自己修改。而 BPI_Ubuntu15-04_beta_V2.img 就是放下載回來的影像檔。(如果下載下來的影像檔有經過壓縮,記得要先解壓縮才能放在這裡使用)

Step 4

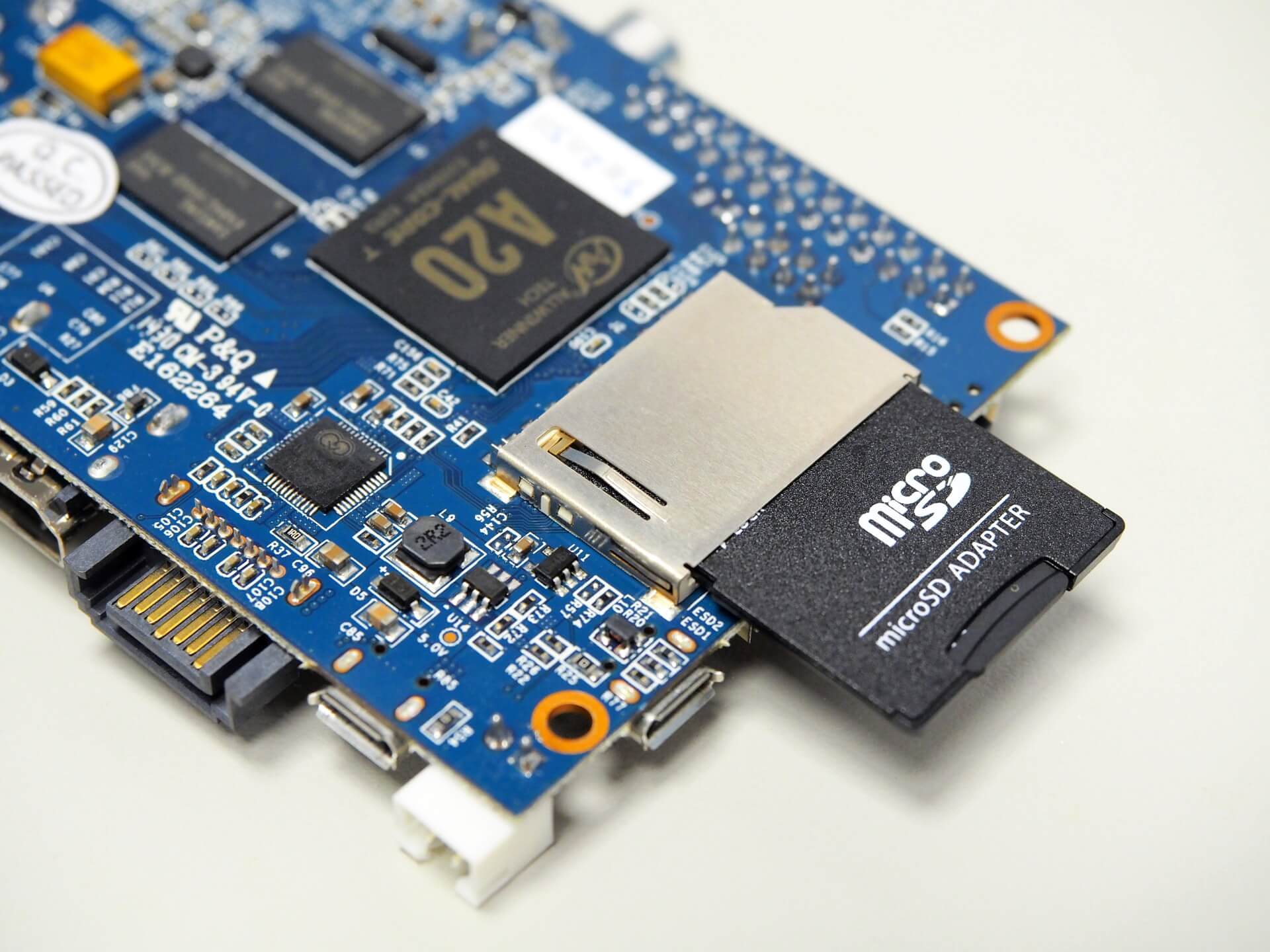

把製作好的 SD 卡插入香蕉派。

banana-pi-bpi-m1-development-board-unboxing-13

插入 SD 卡

Step 5

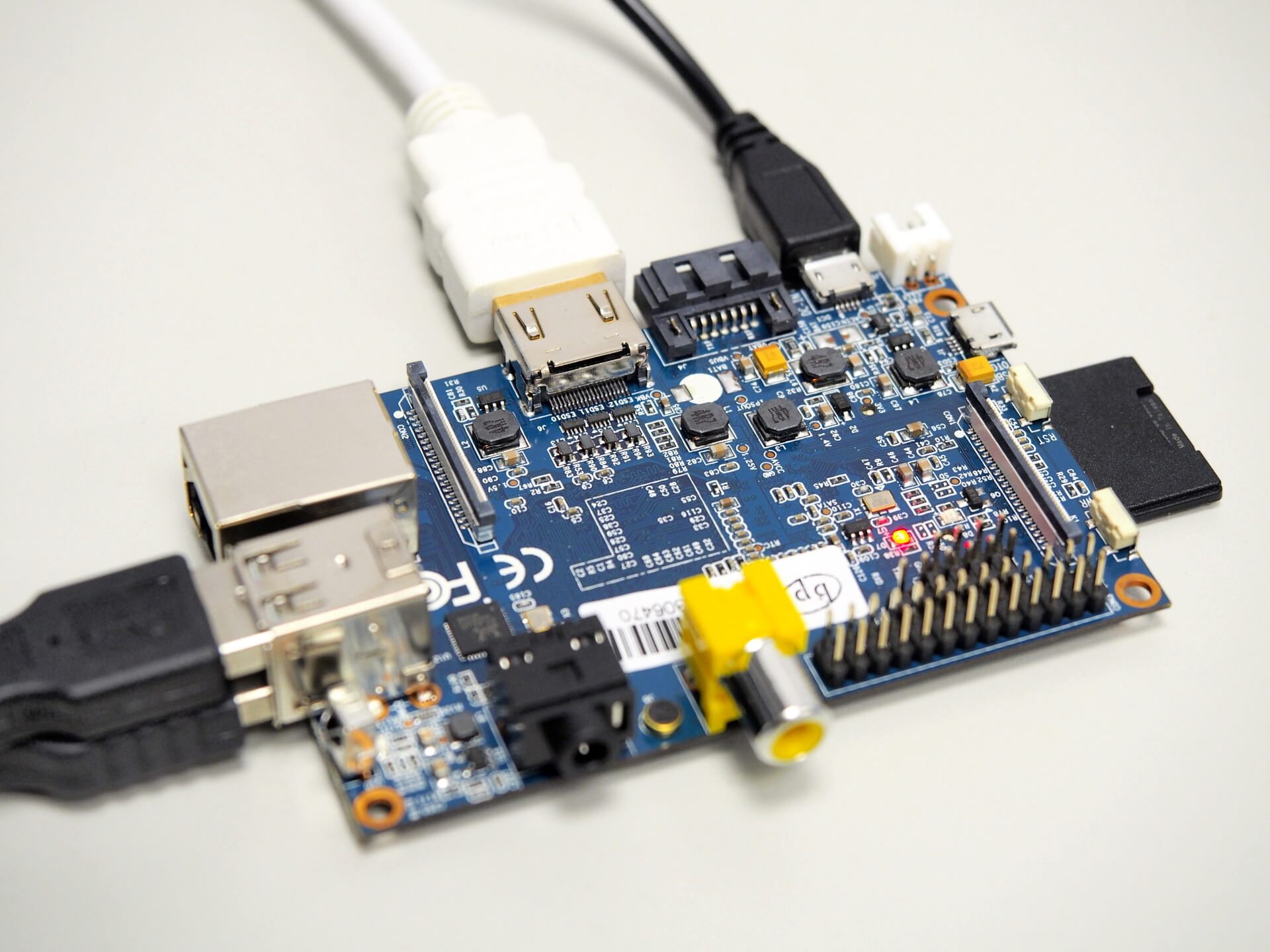

再接上電源、滑鼠、鍵盤與螢幕,就可以開始使用了。

banana-pi-bpi-m1-development-board-unboxing-14

接上電源、滑鼠、鍵盤與螢幕

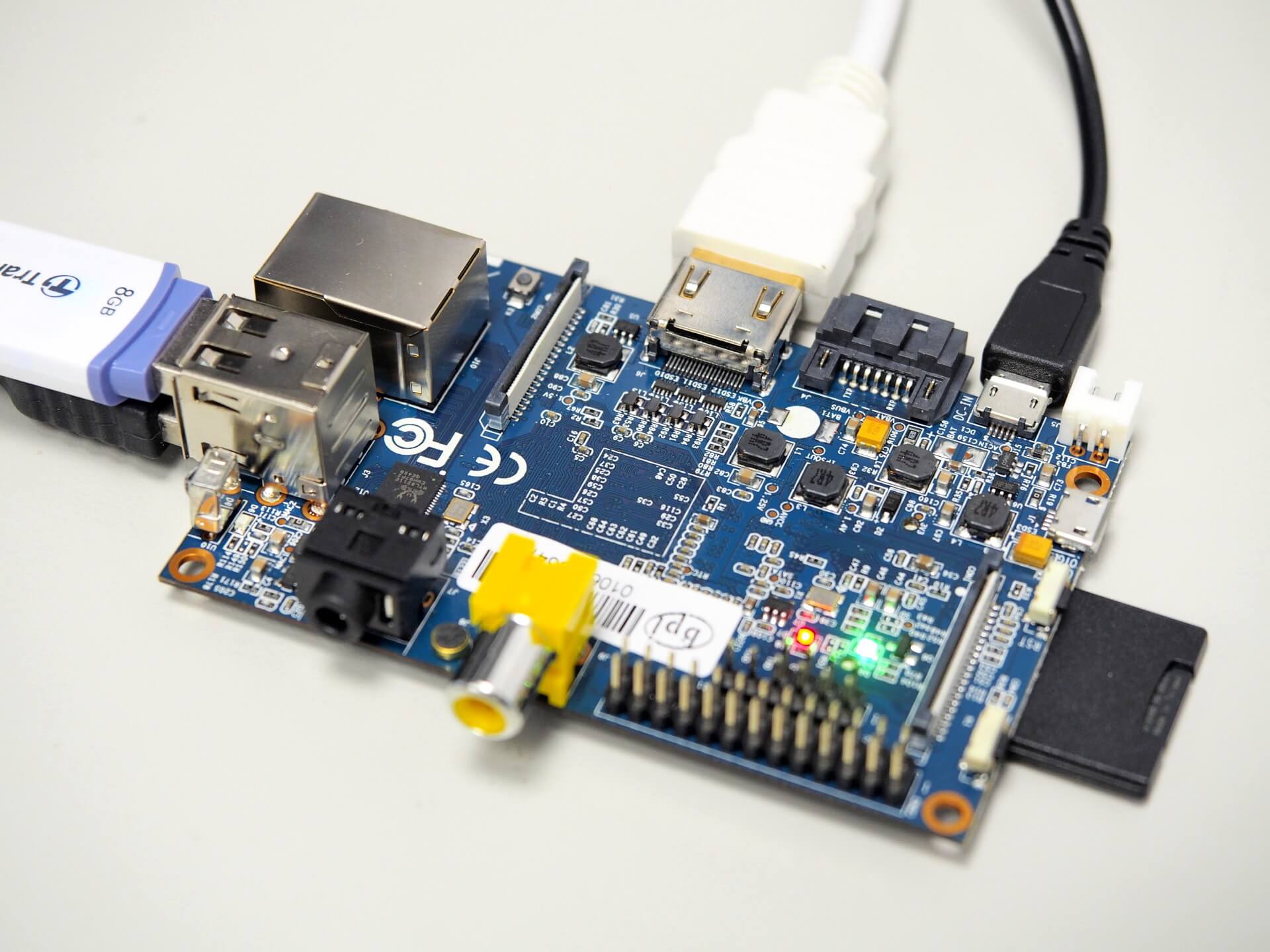

由於 USB 插座只有兩個,若要插隨身碟的話,就要把鍵盤或滑鼠拔一個起來。

banana-pi-bpi-m1-development-board-unboxing-15

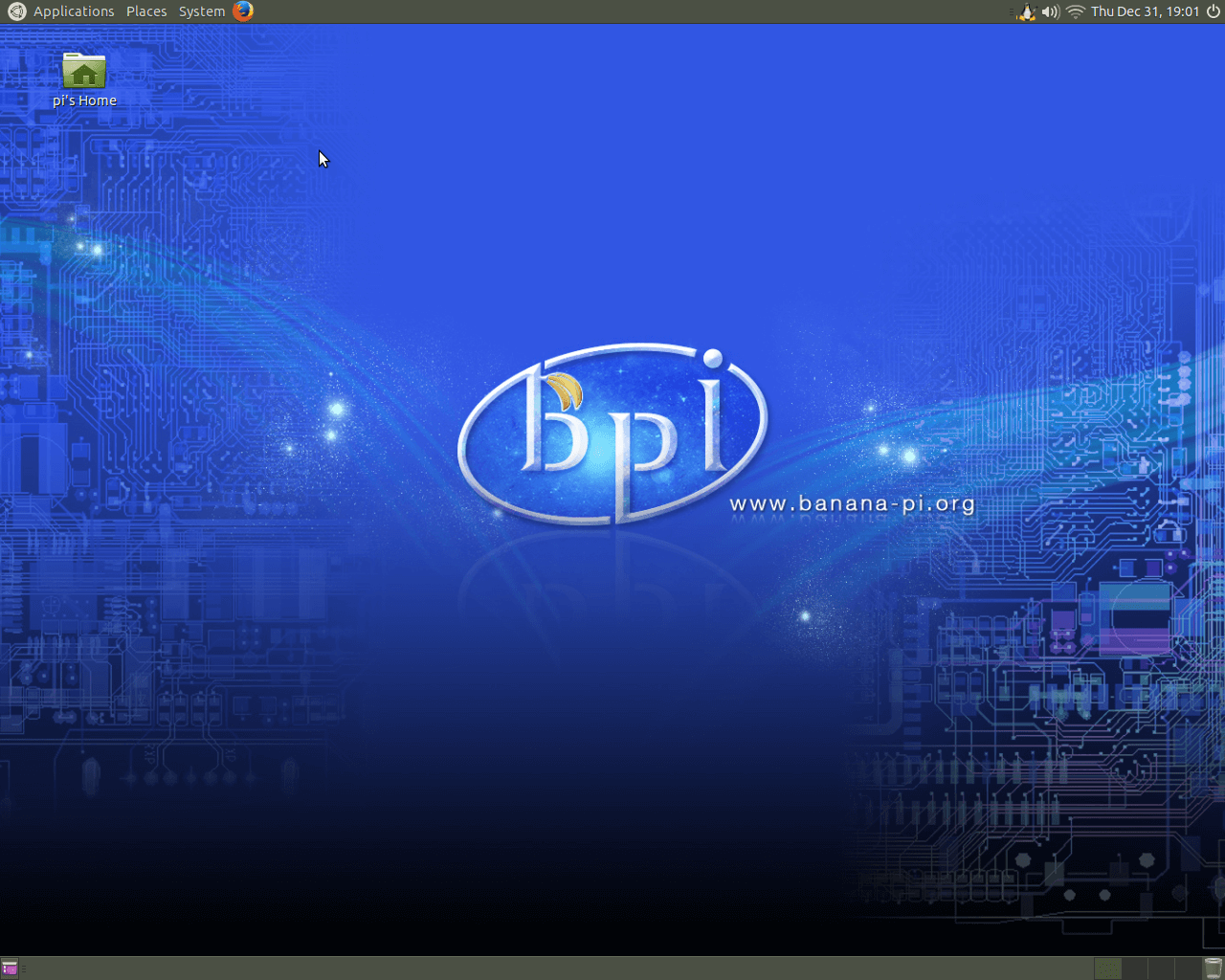

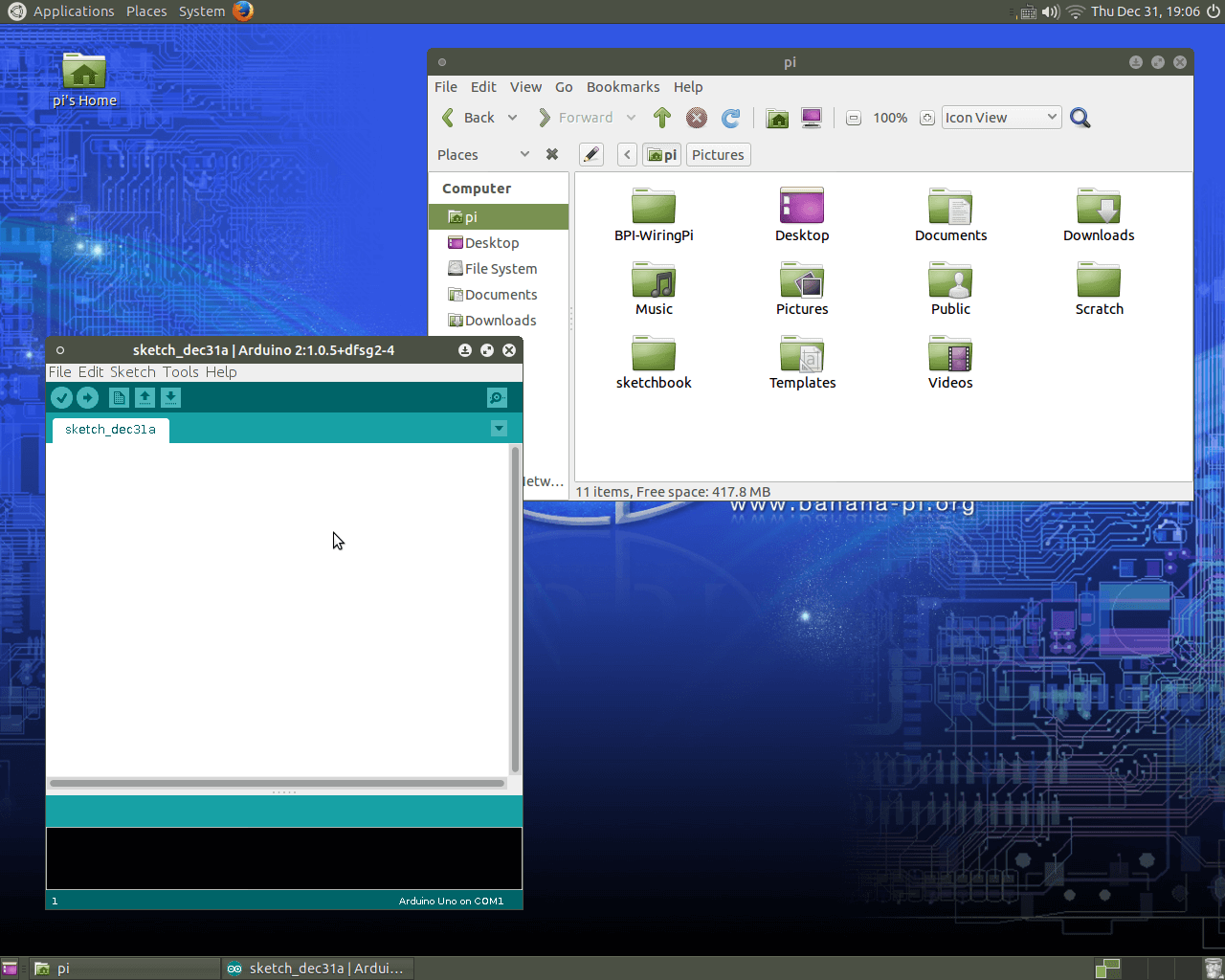

這是香蕉派 Banana Pi 使用 Ubuntu 15.04 MATE beta 4.0 的桌面畫面。

banana-pi-bpi-m1-development-board-unboxing-16

香蕉派 Banana Pi 安裝 Ubuntu Linux

這個 MATE 的桌面環境使用起來就跟一般的 Ubuntu 版本幾乎一模一樣。

banana-pi-bpi-m1-development-board-unboxing-17

香蕉派 Banana Pi 安裝 Ubuntu Linux

參考資料:葉難
