這理介紹生活中常見的各種電纜線構造與功用,讓你搞清楚各種電纜線的用途。

隨著無線傳輸技術的發展,生活中有些原本需要實體線路傳輸的資訊設備,現在慢慢都變成無線的,但是以目前無線傳輸的技術而言,不管是傳輸的距離或頻寬等等,都還跟不上有線的傳輸方式,尚無法全面取代有線的傳輸,因此在日常生活中我們還是多多少少會碰到各種的電纜線。

而各式各樣的電纜線有時候就會讓人搞不清楚,到底什麼時候該用哪一種?不同的電纜線差別在哪裡?以下我們介紹一些家中比較常見的四種電纜線,以及它們的構造與功能。

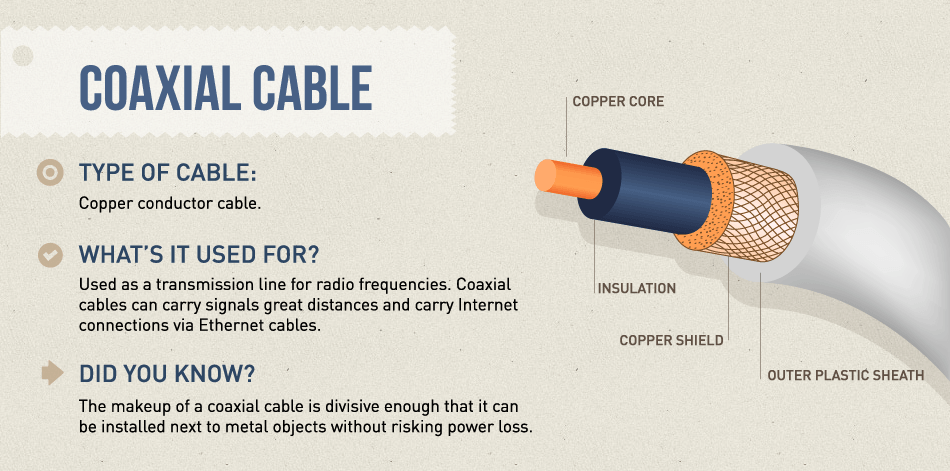

同軸電纜(coaxial cable)是用於傳輸無線電訊號的電纜線,其最內層是銅芯,中間隔著一層絕緣層後再包一層銅網,這種電纜線在傳輸訊號時比較不會衰減,傳輸距離非常長,而且也不會受到週遭金屬物體的干擾。

一般家中的電視天線就是使用這種電纜線。

cable_infographics-2

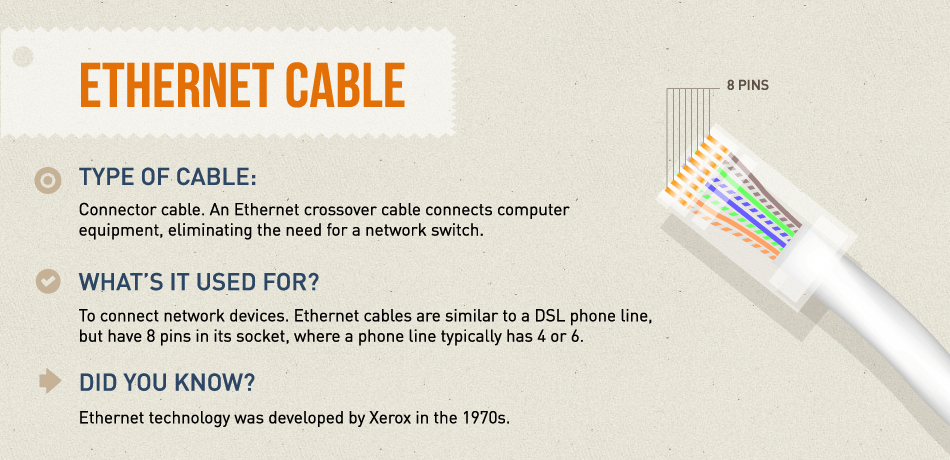

乙太網路電纜(ethernet cable)用於連結各種網路設備,一般所談的網路線就是指這種。

這種電纜線與一般的電話線類似,但一般的電話線有 4 pins 或 6 pins,而乙太網路電纜則為 8 pins,此電纜線通常都會配合 RJ-45 接頭使用。

如果要連接兩台電腦卻不想使用交換器或集線器,可以使用跳線(crossover)來直接讓兩台電腦傳輸資料,所謂的跳線只是讓一端 RJ-45 接頭的兩個 pin 交換,其他的部分則跟一般的網路線相同。

cable_infographics-3

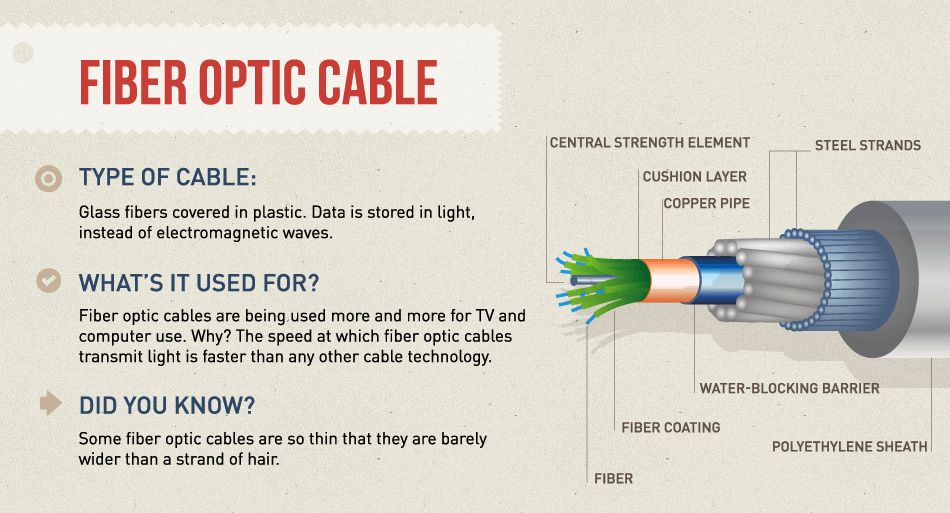

光纖電纜線(fiber optic cable)用於大量與高速的資料傳輸,例如高速網路與高畫值電視等。

此電纜的主要結構是玻璃纖維,讓資料經過轉換之後,以光的形式在其中傳輸,跟以往以電的方式不同,其傳輸的速度遠大於以往的電纜線。

你可能不知道,有些光纖其實非常細,甚至跟頭髮差不多。

cable_infographics-4

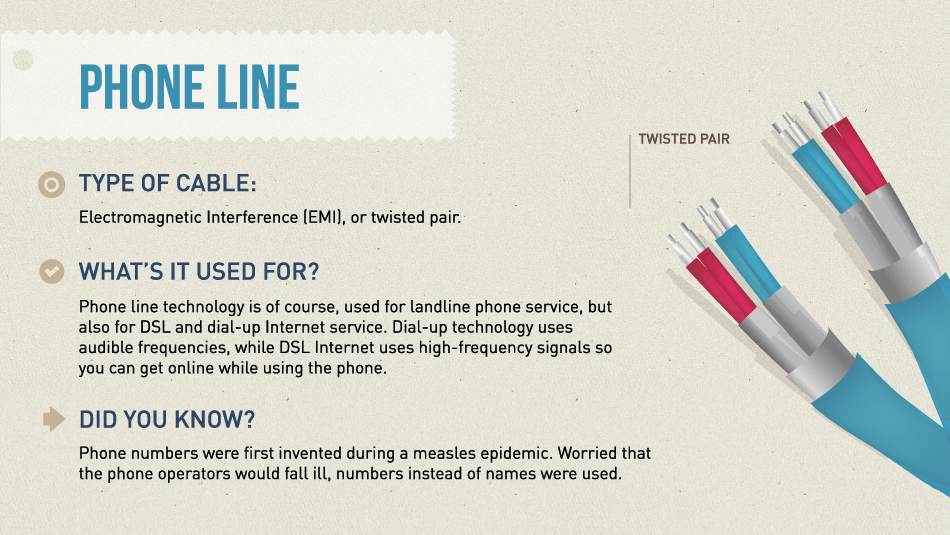

電話線(phone line)就是我們家中電話所使用的雙絞線(twisted pair),裡面的線兩兩纏在一起。

這種線除了一般打電話之外,也可同時用於 ADSL 的上網,因為 DSL 的網路訊號使用的頻率比一般聲音的頻率高,所以不會互相干擾,也就是說當你在打電話時,也可以同時使用同一條線路上網。

cable_infographics-5

參考資料:Vizworld
