[開箱] UP Board 開發板:可跑 Windows 10,世界最小 x86 PC

UP Board 是一片使用 Intel Atom 處理器的開發板,大小與樹莓派相同,可以運行一般的 Windows、Linux 或 Android 系統,可以說是目前世界上最小的 x86 電腦。

受到物聯網的熱潮影響,最近市面上出現非常多種開發板,像樹莓派應該就是大家最常會聽到的板子,但大多數這類的板子都是使用 ARM 的 CPU,所以只能運行 Linux 或 Android 等特定系統,想要將既有 PC 上面的程式放在這樣的開發板上,通常只能拿原始碼把程式重新編譯成 ARM 的執行檔,這對於小程式倒是還好,若程式所使用到的函式庫很複雜,甚至沒有支援 ARM 的版本,大概就沒救了。


UP Board 是一個從 Kickstarter 募資起家的 x86 開發板,在設計上非常類似樹莓派(Raspberry Pi),但有一個很特別的地方是它使用了 Intel Quad Core Atom X5-8350 1.44 GHz 的 CPU,最高突增頻率可達 1.92 GHz,可以運行一般的 Windows、Linux 或 Android 系統,也就是說它其實就是一台迷你的個人電腦,理論上一般電腦上的應用程式都可以直接放在上面跑,不需要更改任何程式碼或重新編譯,我個人感覺這應該是它最重要的優勢之一。

UP Board 開箱

最近有幸受到 UP Board 官方的邀請,贈送我一片 UP Board 的開發板做測試,讓我撰寫相關測評文章,官方的作法很大方,把板子寄給我之後,完全不干涉我如何撰寫文章的內容,若您對於這片 UP Board 開發版有興趣,可至 UP Shop 網站購買,或直接聯絡研揚科技。以下是 UP Board 的開箱文與各種系統的測試報告。

UP Board 官方這次似乎非常積極推廣這片新開發板,由於我最近很忙,我收到 E-mail 邀請函之後,拖了好幾天才回信給他們,沒想到他們速度好快,聯絡完過兩天我就收到了,真是誠意十足!

up-board-the-smallest-x86-pc-20160905-01

包裹

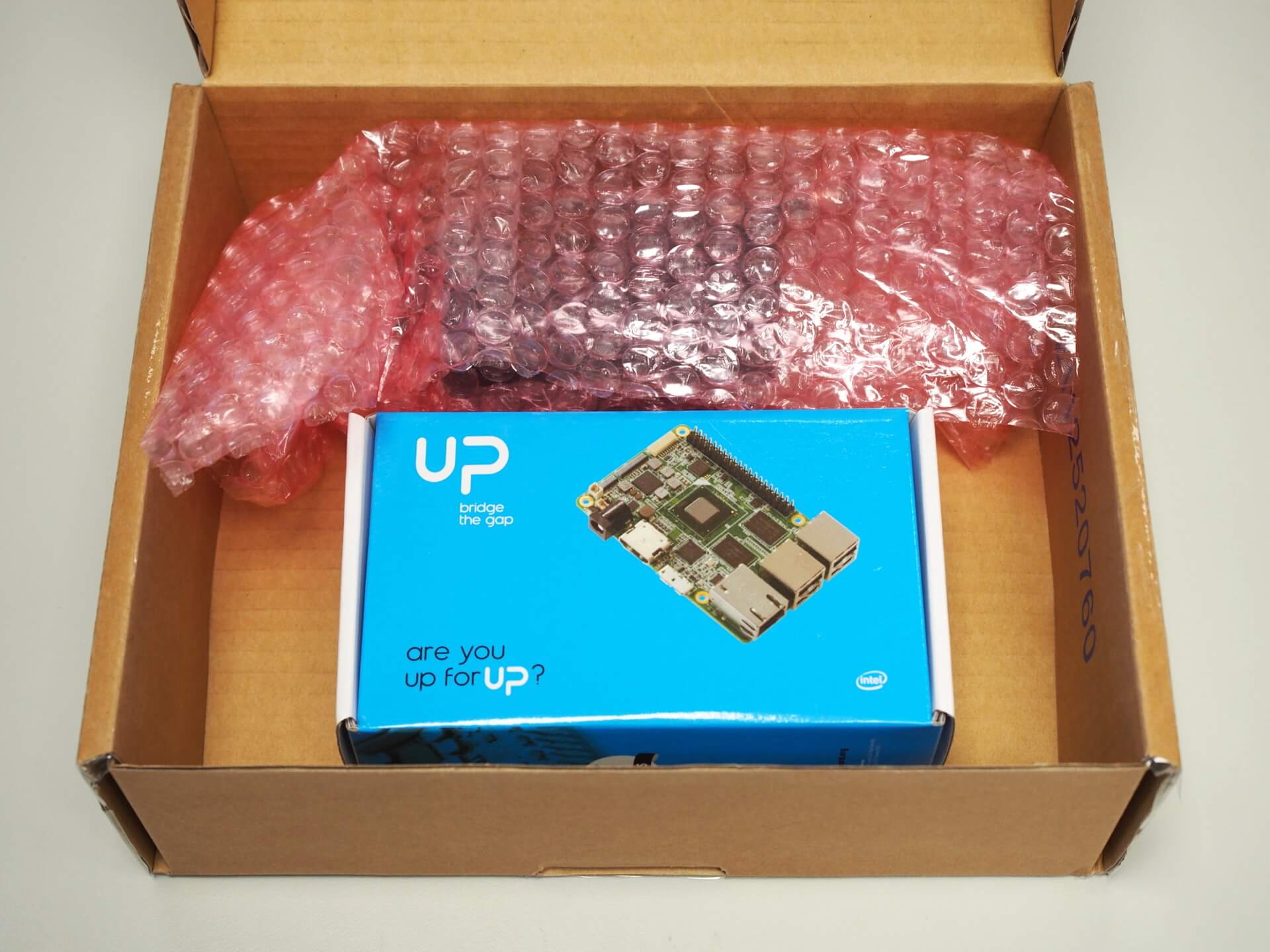

打開外箱之後,裡面有一片 UP Board 開發板,以及一個電源供應器。

up-board-the-smallest-x86-pc-20160905-02

UP Board 開發板

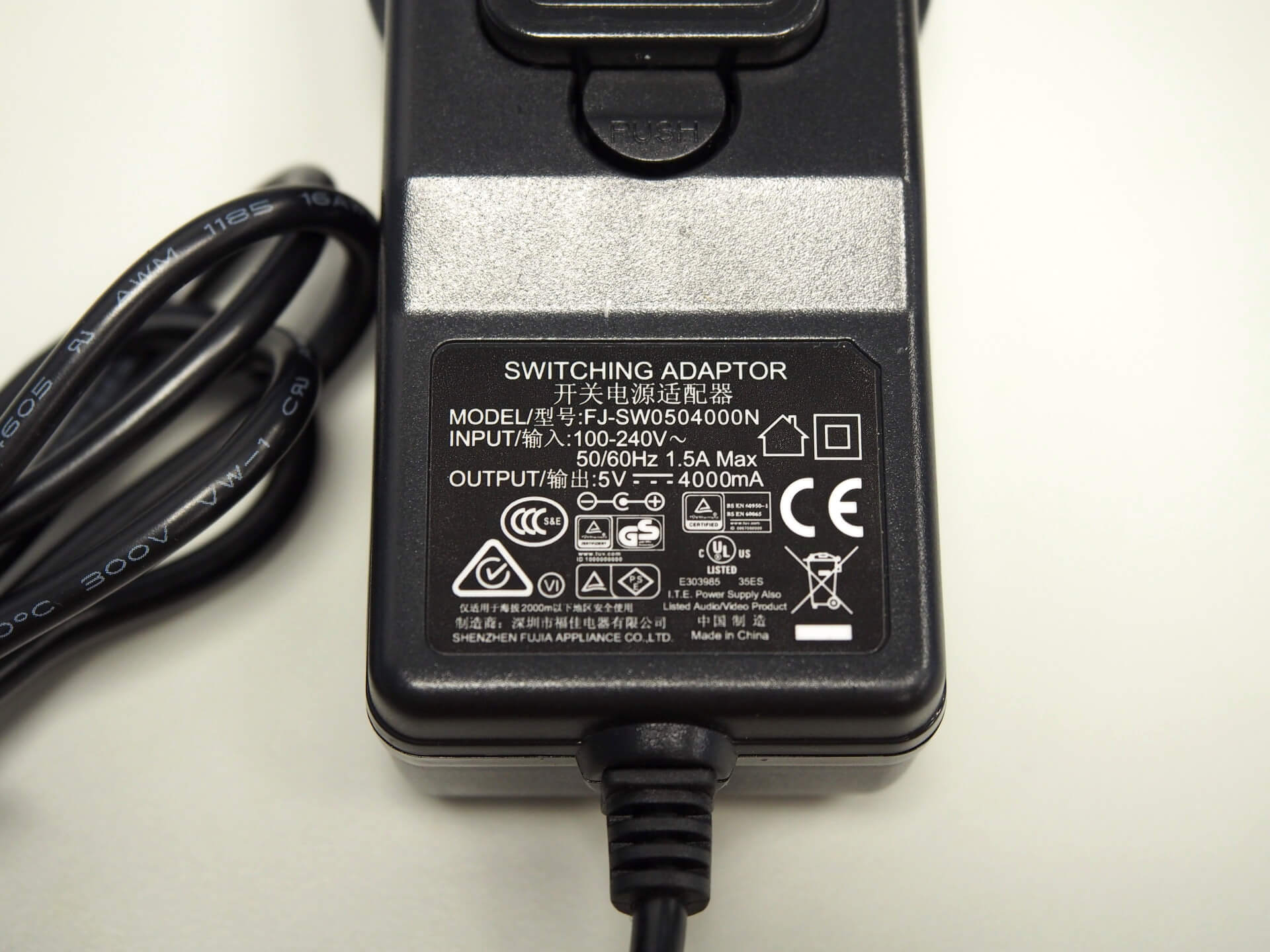

它附帶的電源供應器比一般樹莓派用的還要大很多,輸出電壓為 5 伏特,輸出電流則是可以到達 4 安培。

up-board-the-smallest-x86-pc-20160905-03

電源供應器

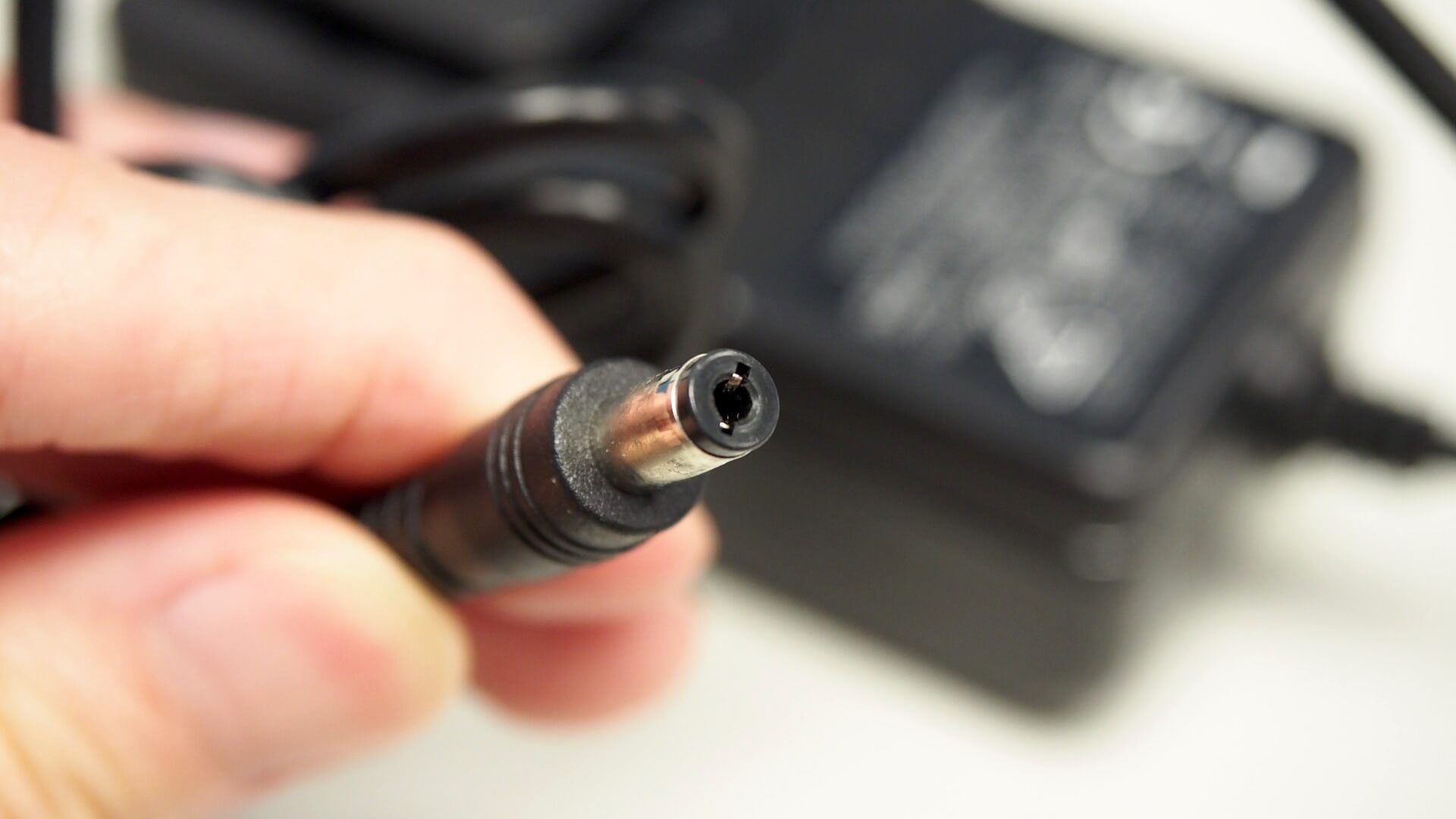

電源的插頭是圓形的那種,外徑為 5.5 mm,內徑為 2.1 mm。

up-board-the-smallest-x86-pc-20160905-04

電源插頭

這是 UP Board 開發板的外盒。

up-board-the-smallest-x86-pc-20160905-05

UP Board 開發板外盒

盒子上面有兩年保固的標誌。

up-board-the-smallest-x86-pc-20160905-06

兩年保固

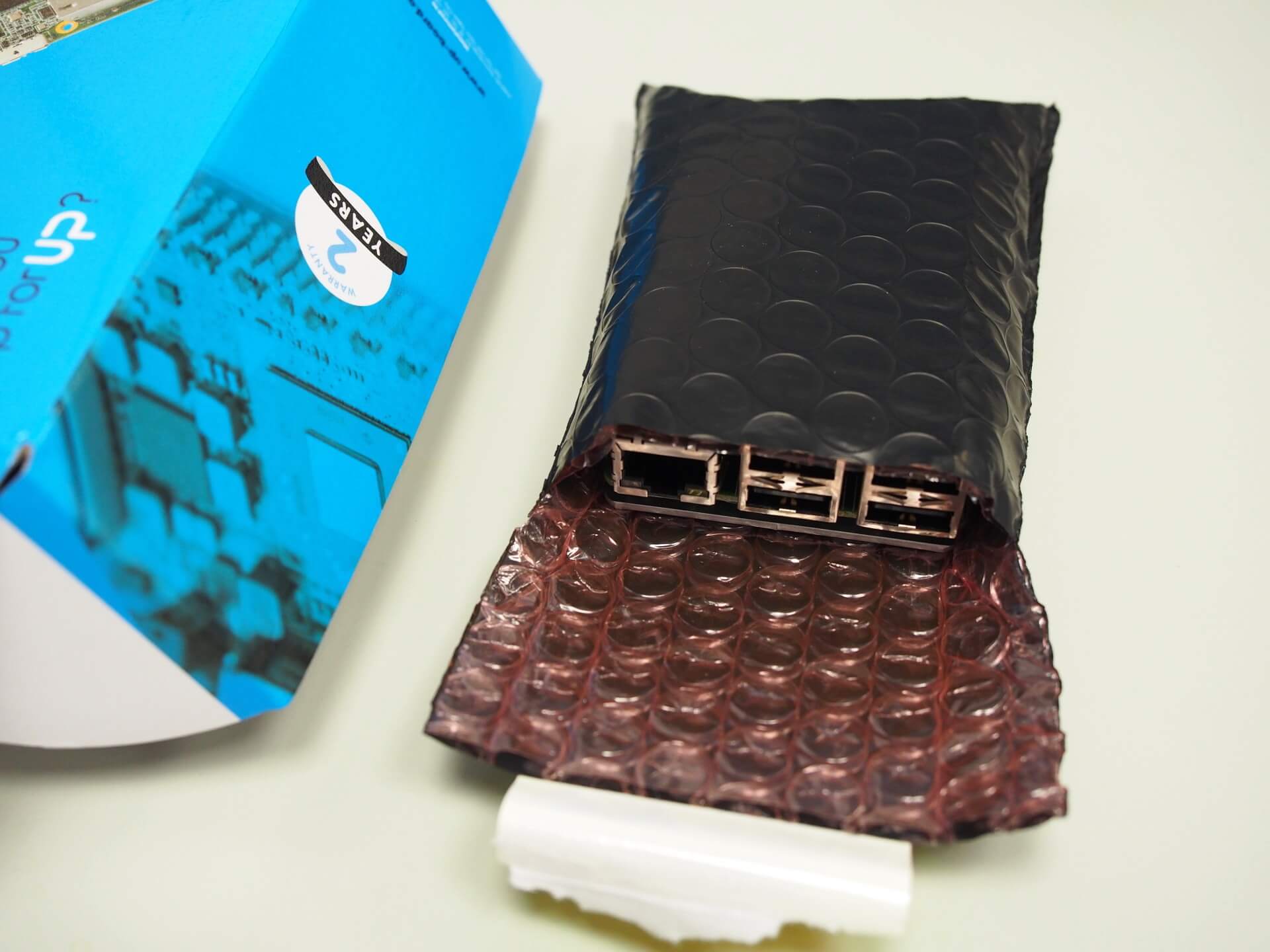

盒子裡面裝的就是一片以深色防靜電袋包裝起來的 UP Board 開發板。

up-board-the-smallest-x86-pc-20160905-07

UP Board 開發板內包裝

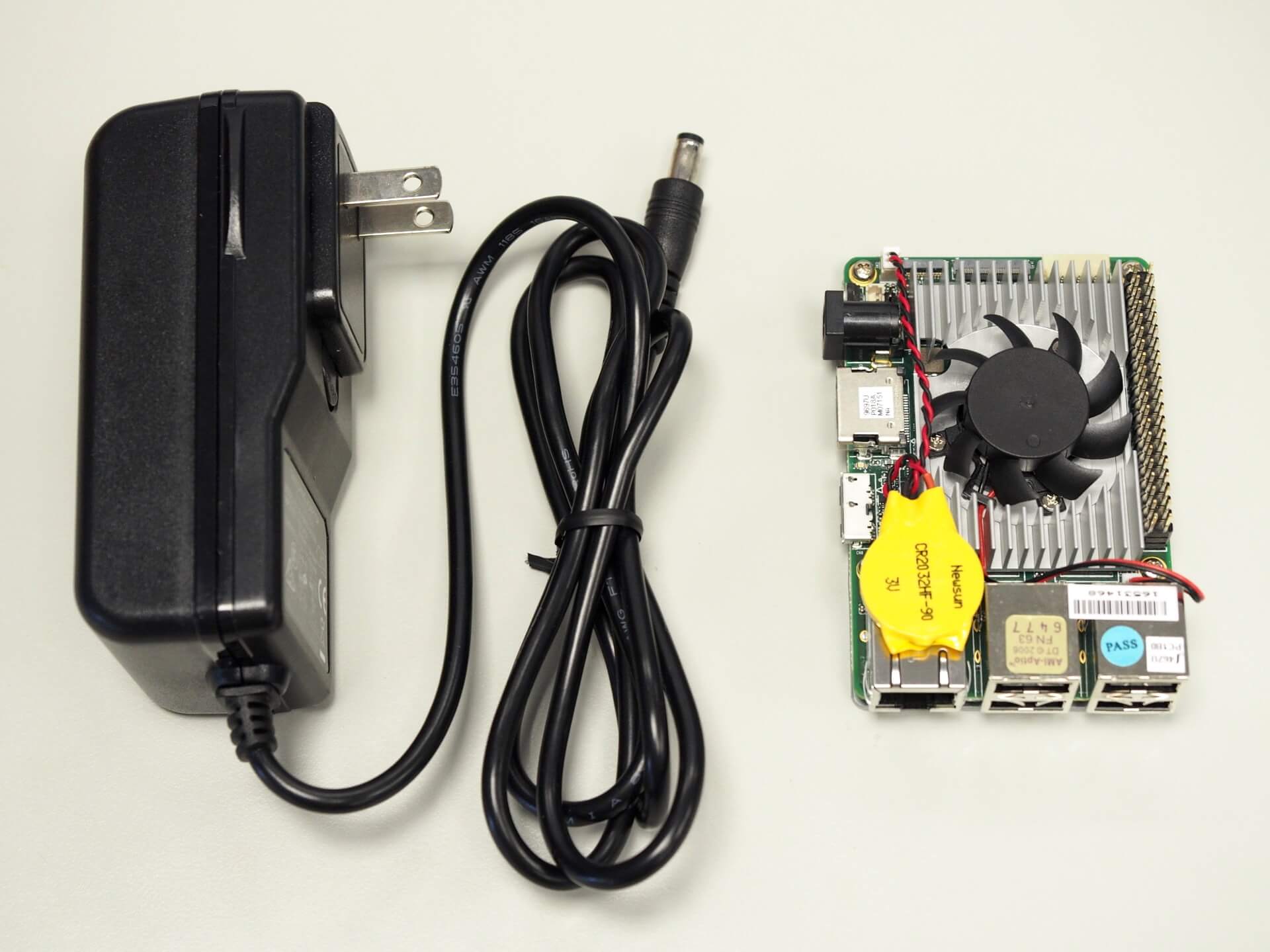

UP Board 開發板的尺寸為 85.6 mm × 56.5 mm,跟樹莓派的大小相同,不過 UP Board 的電源供應器卻大很多。

up-board-the-smallest-x86-pc-20160905-21

UP Board 開發板

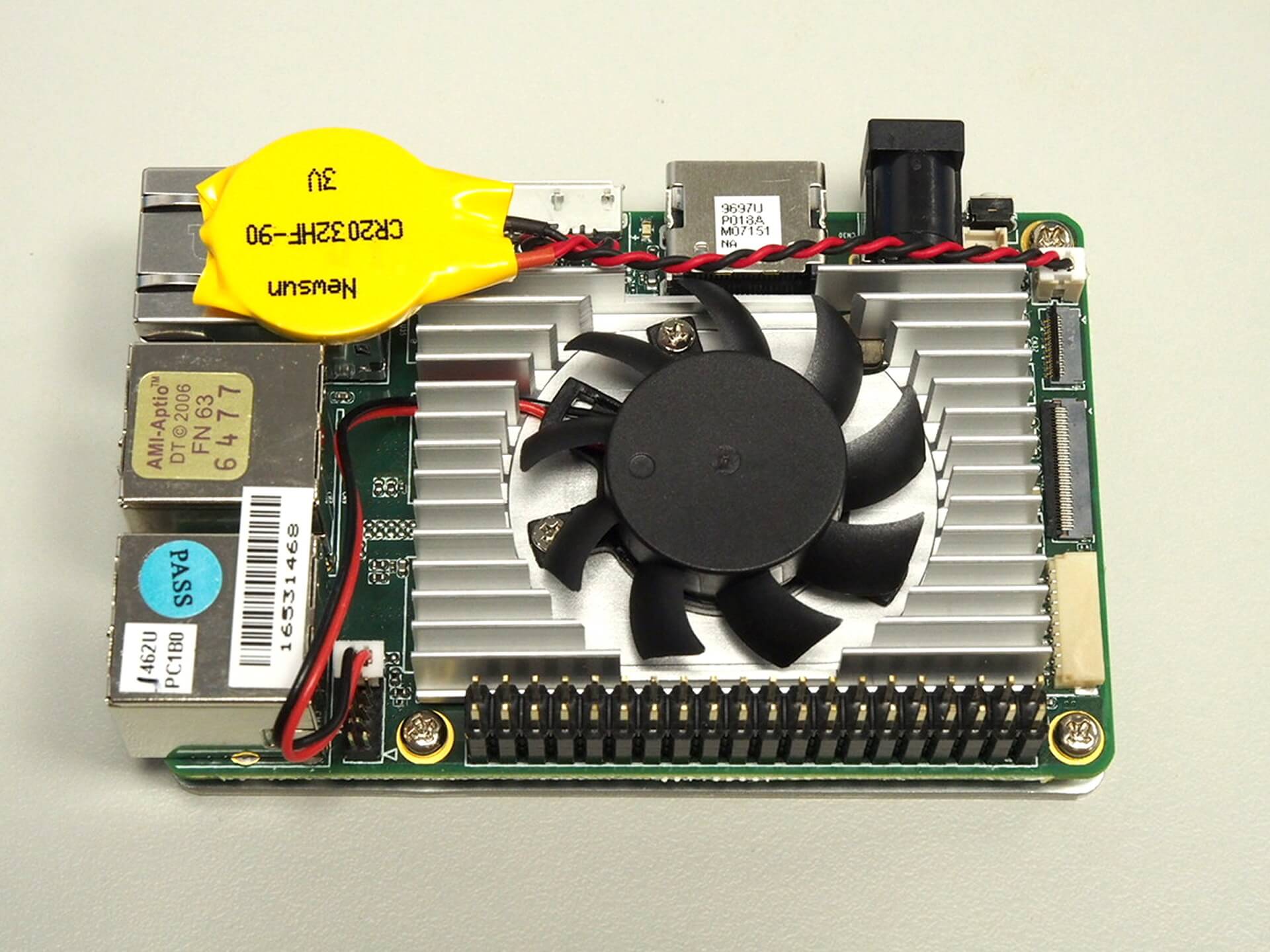

這是 UP Board 開發板的正面,最顯眼的就是 CPU 的散熱片與風扇,黃色的那個是實時時鐘(RTC)用的 CR2032 電池。

up-board-the-smallest-x86-pc-20160905-08

UP Board 開發板正面

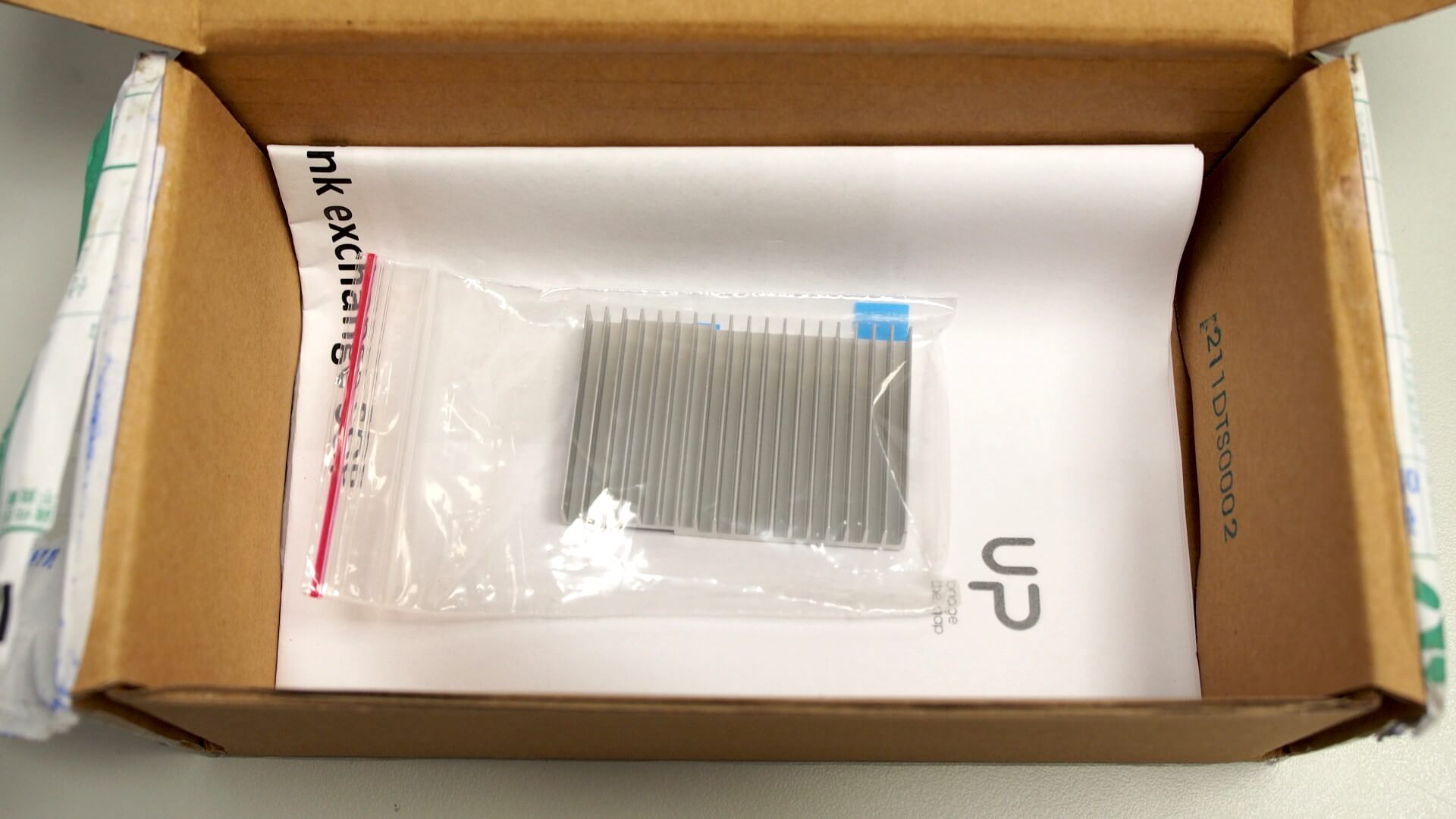

這裡的有風扇的散熱片是屬於加購的配件,標準版的 UP Board 開發版是使用這樣的標準散熱片(這一片是 UP Board 官方後來補寄給我的)。

up-board-the-smallest-x86-pc-20160905-23

UP Board 散熱片

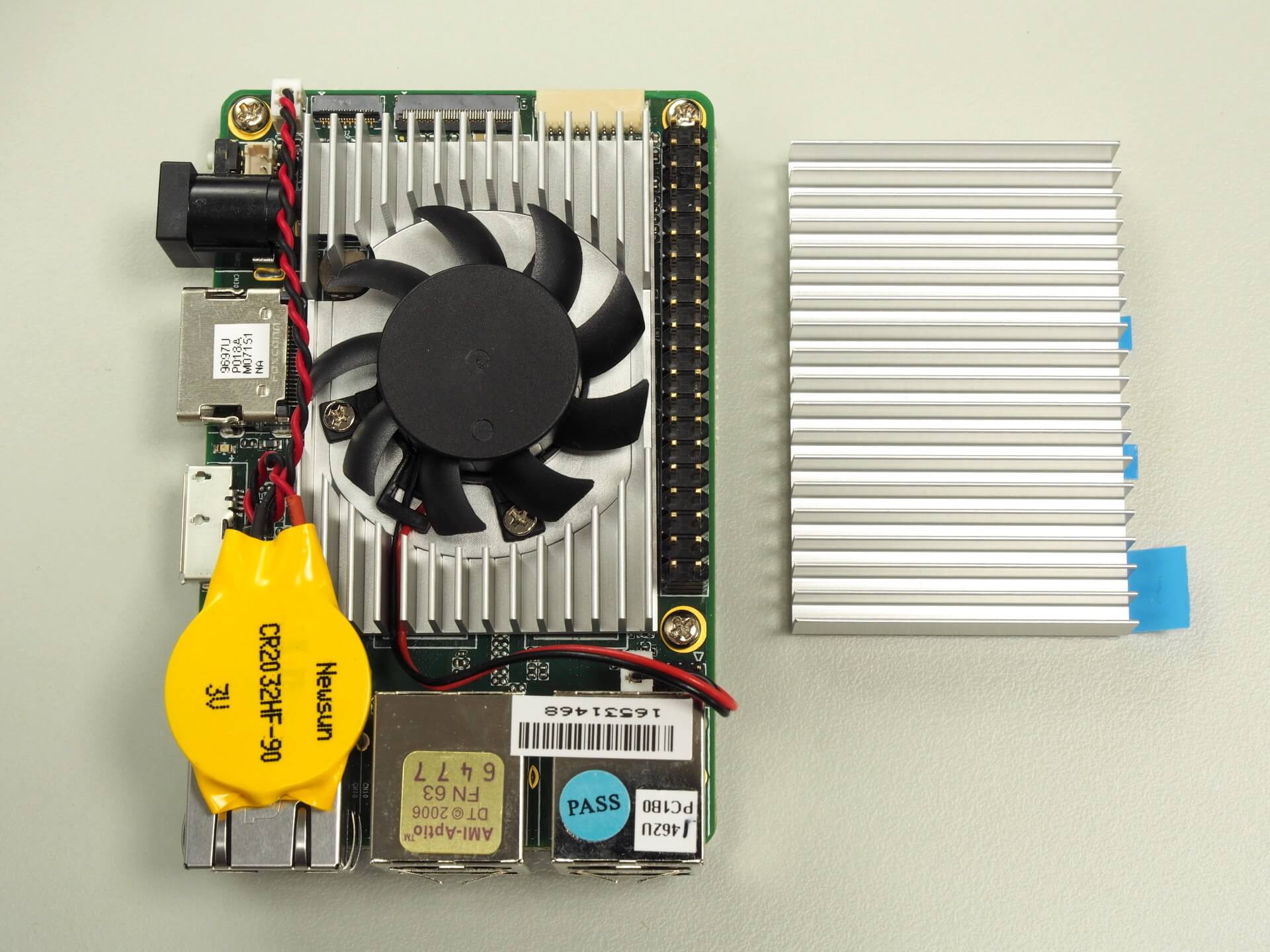

標準散熱片與附風扇的散熱片大小相同。

up-board-the-smallest-x86-pc-20160905-24

UP Board 散熱片

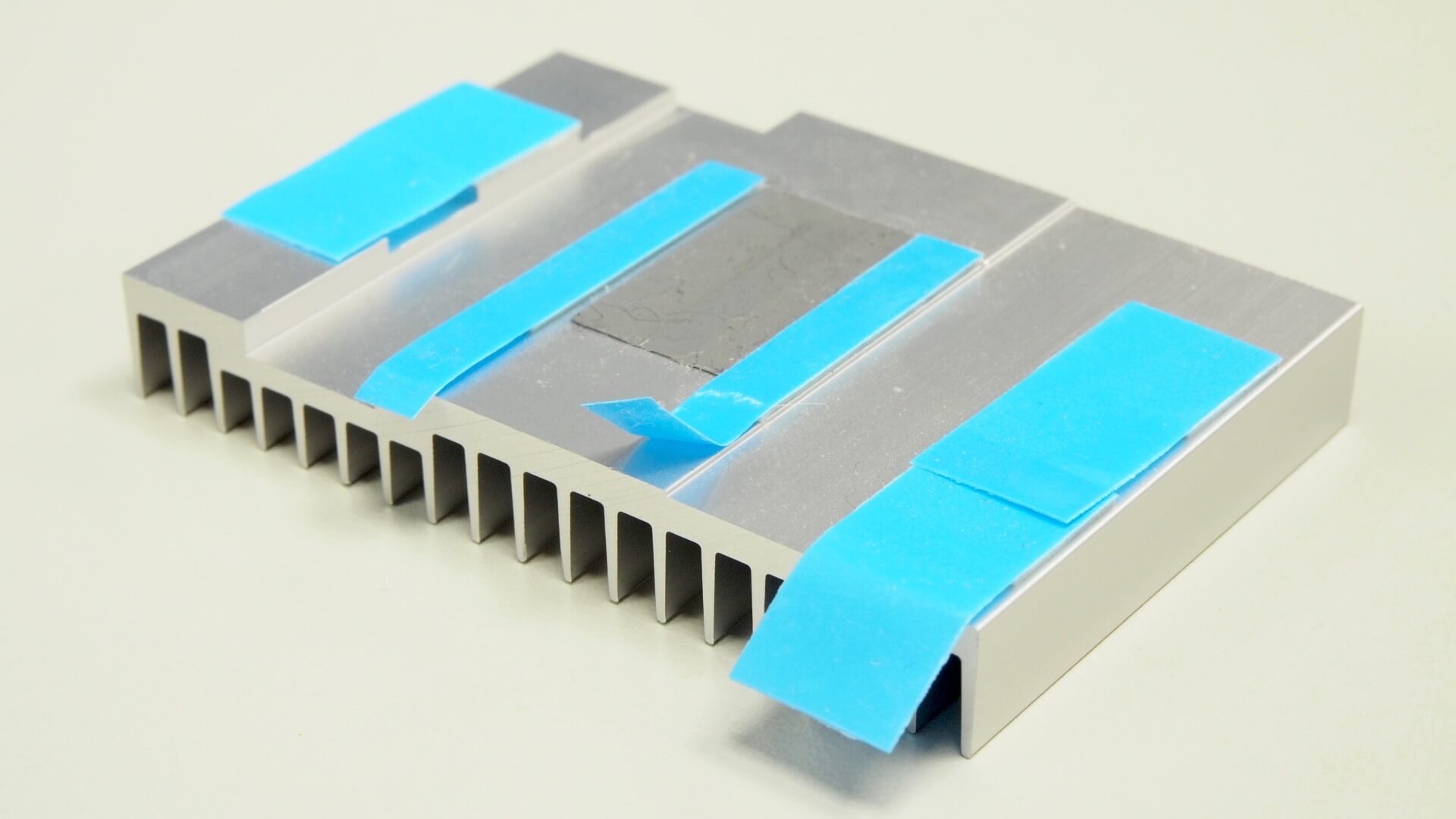

更換散熱片的方式很單純,把上面的保護膜撕掉,直接貼在 UP Board 上即可。

up-board-the-smallest-x86-pc-20160905-25

UP Board 散熱片

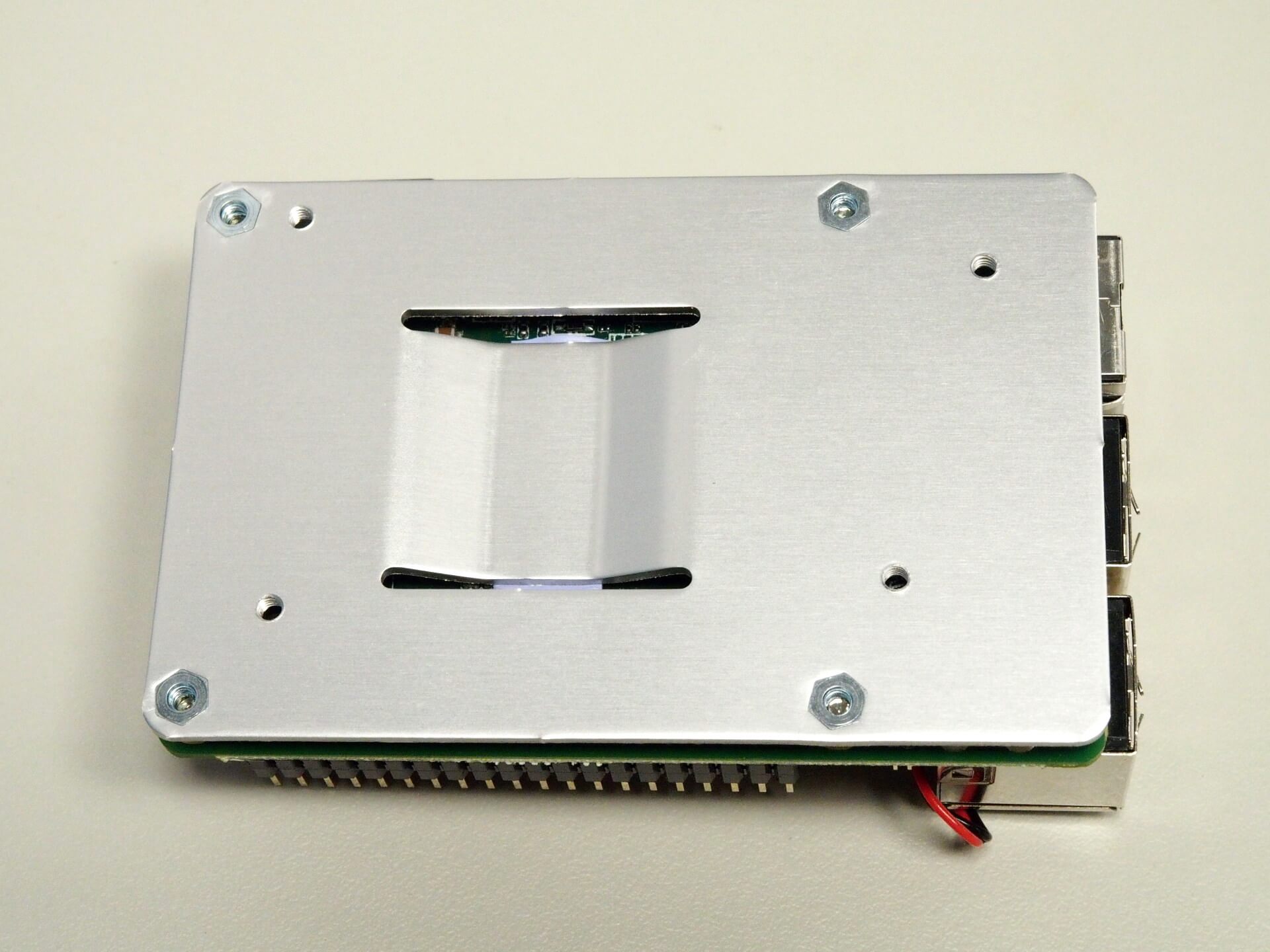

UP Board 開發板的背面則是一片跟板子一樣大的金屬板,上面有四的螺絲孔,可以方便用螺絲固定板子。

up-board-the-smallest-x86-pc-20160905-09

UP Board 開發板背面

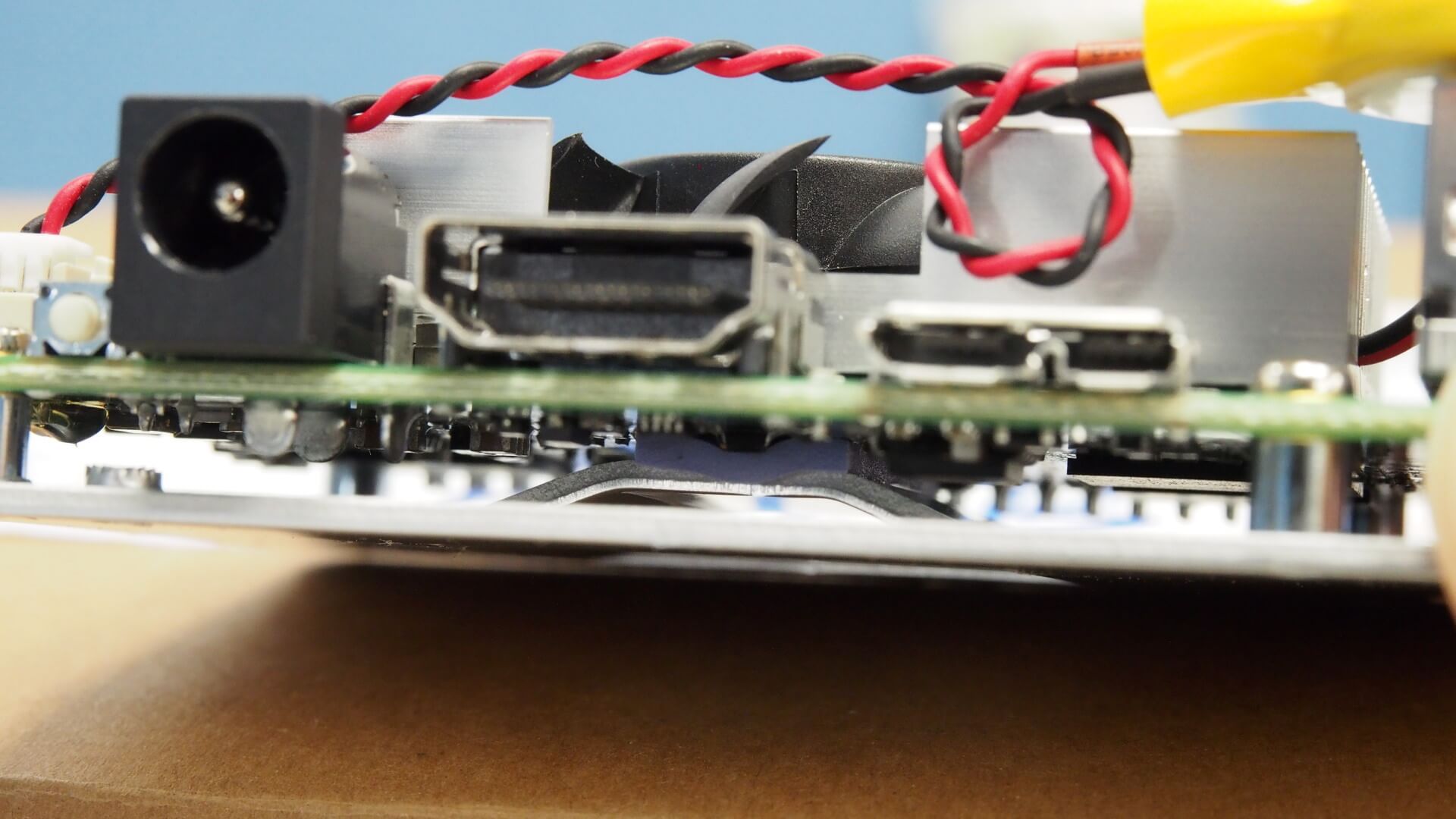

背面的金屬板除了固定板子之外,同時也是 CPU 的散熱片,金屬板突起的地方剛好就貼在 CPU 下方。

up-board-the-smallest-x86-pc-20160905-20

UP Board 開發板

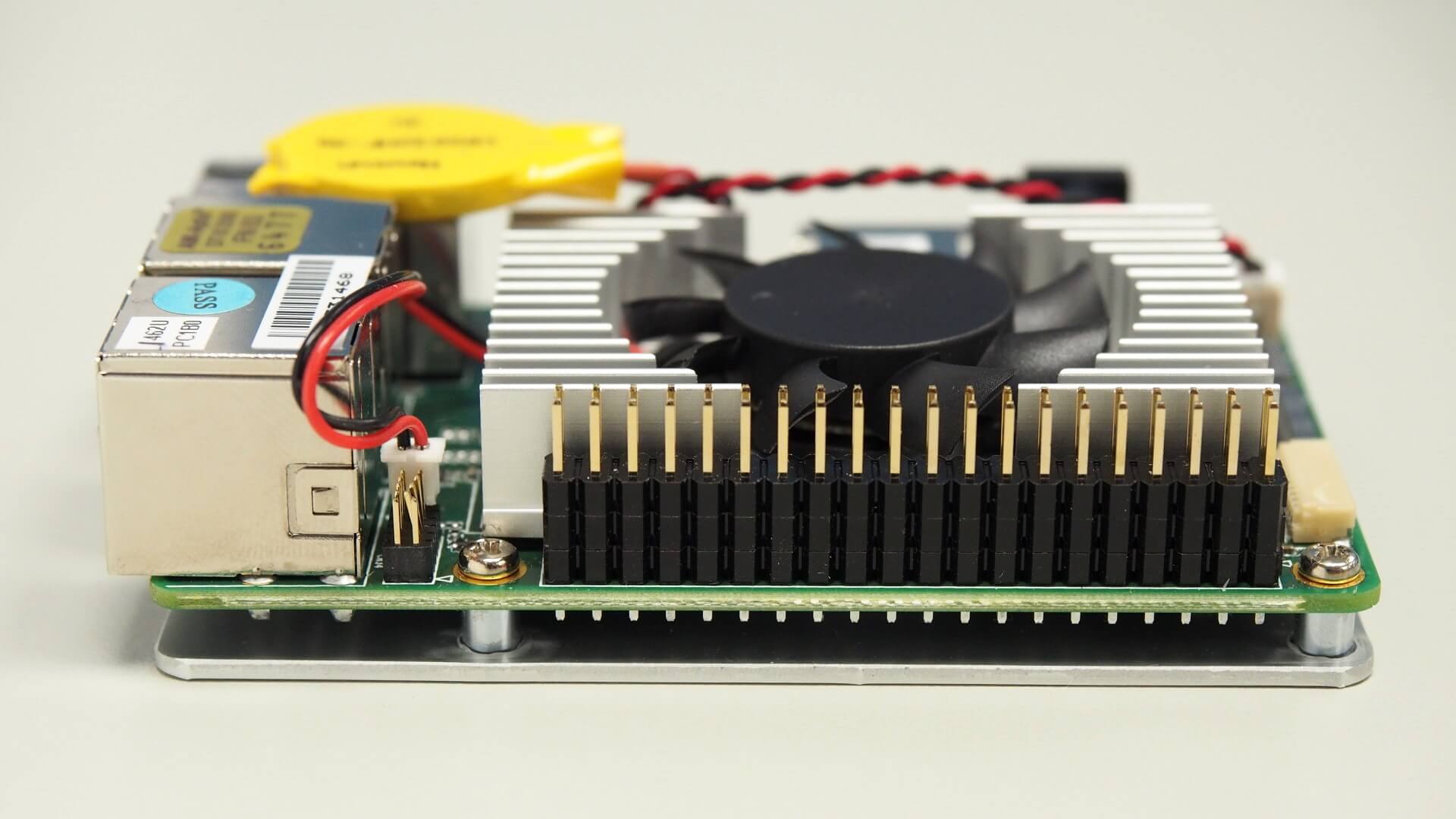

UP Board 上面有一排 20×2 的 GPIO 排針,其排列方式跟樹莓派非常類似,可與多數的 Raspberry Pi HAT 相容,關於 UP Board 的 pinout 說明請參考 UP Board 的官方網站

up-board-the-smallest-x86-pc-20160905-10

UP Board 開發板側面

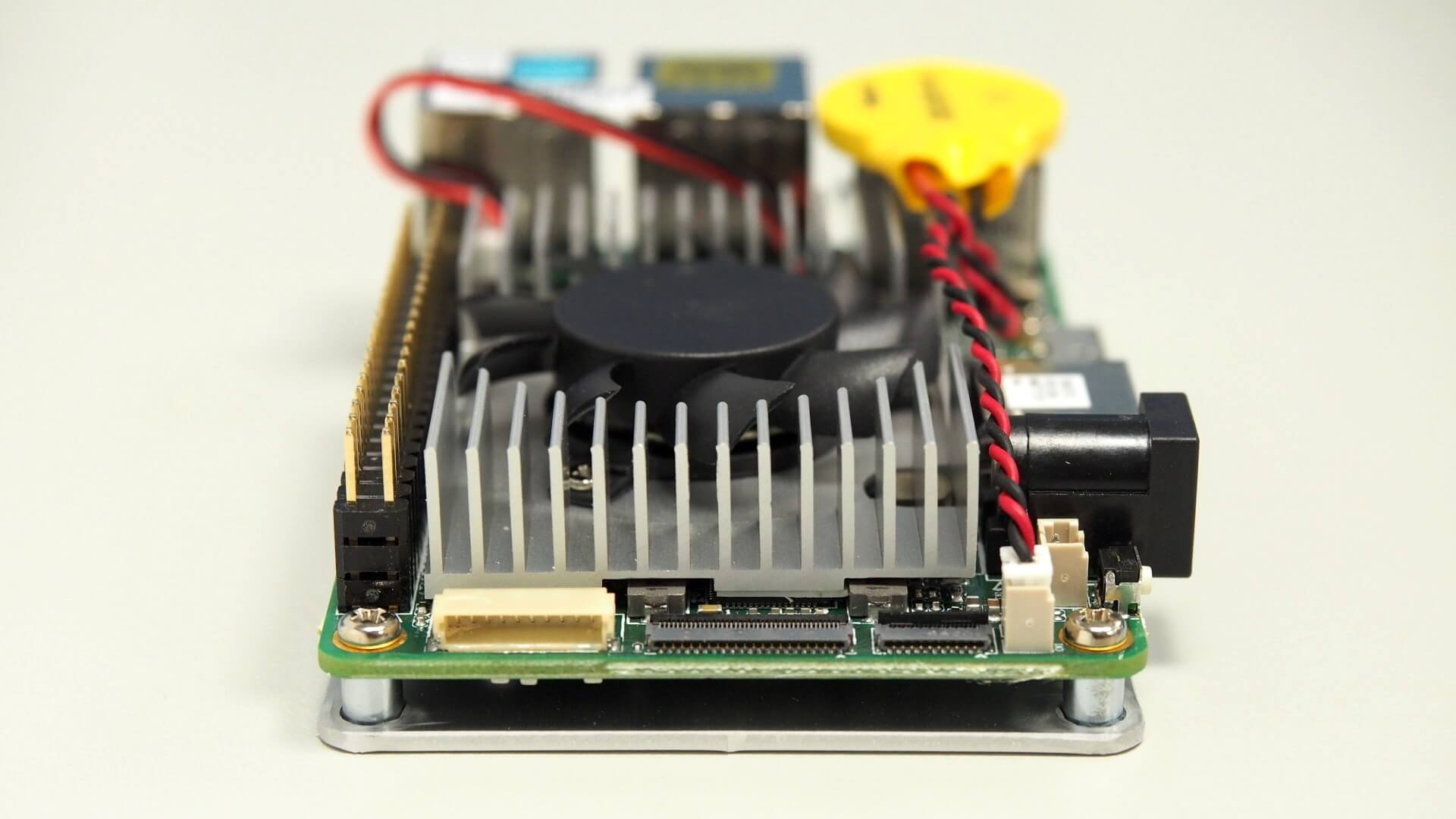

這一側左邊的是 USB 2.0 的序列埠,中間的是 DSI 顯示介面插槽,右邊的則是 CSI 相機介面插槽。

up-board-the-smallest-x86-pc-20160905-11

UP Board 開發板側面

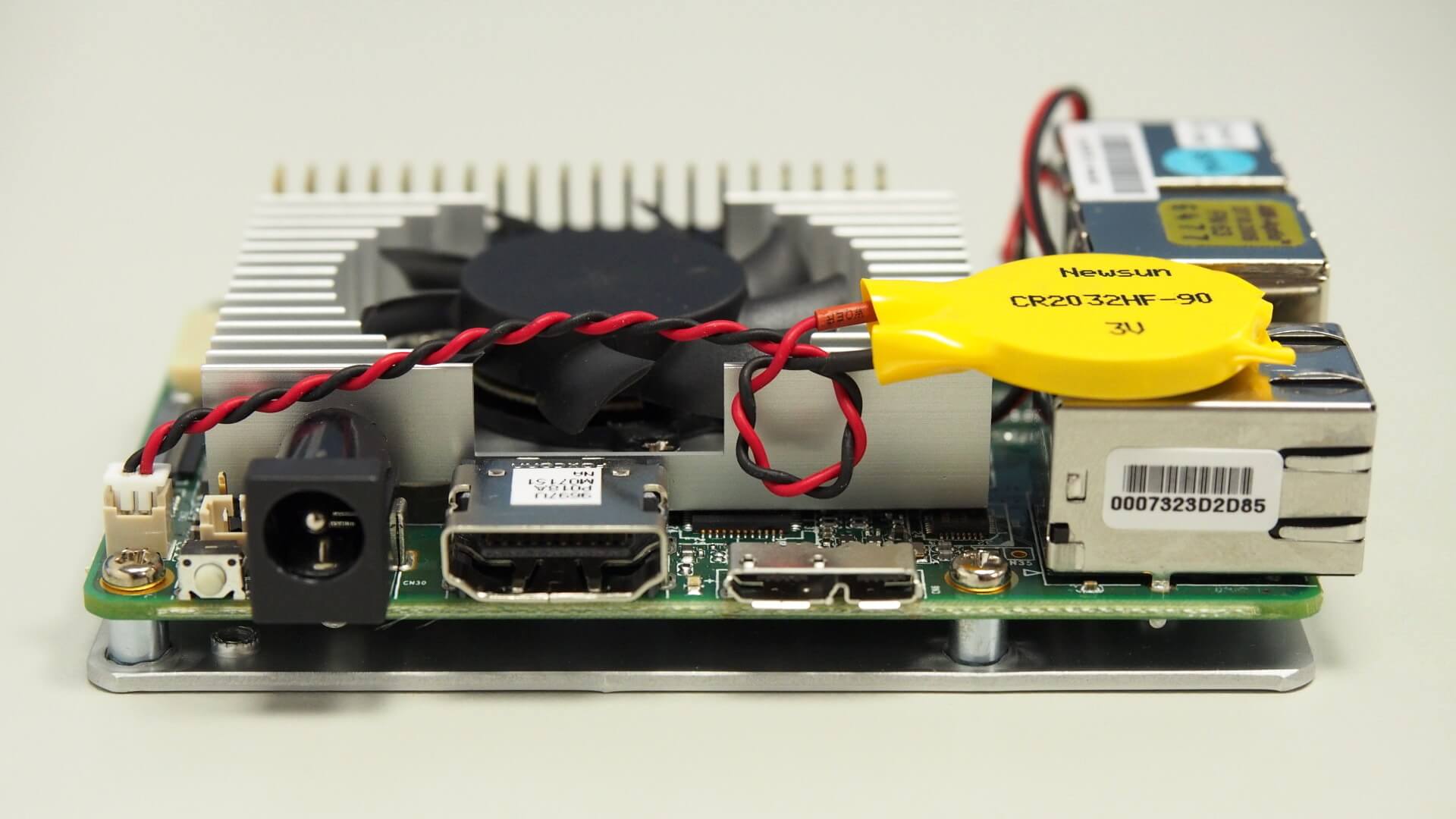

這一側最左邊的白色圓紐是電源按鈕,接著是黑色圓形的電源插座與 HDMI 顯示輸出,最右邊的是一個 USB 3.0 Micro-B 的插槽。

up-board-the-smallest-x86-pc-20160905-12

UP Board 開發板側面

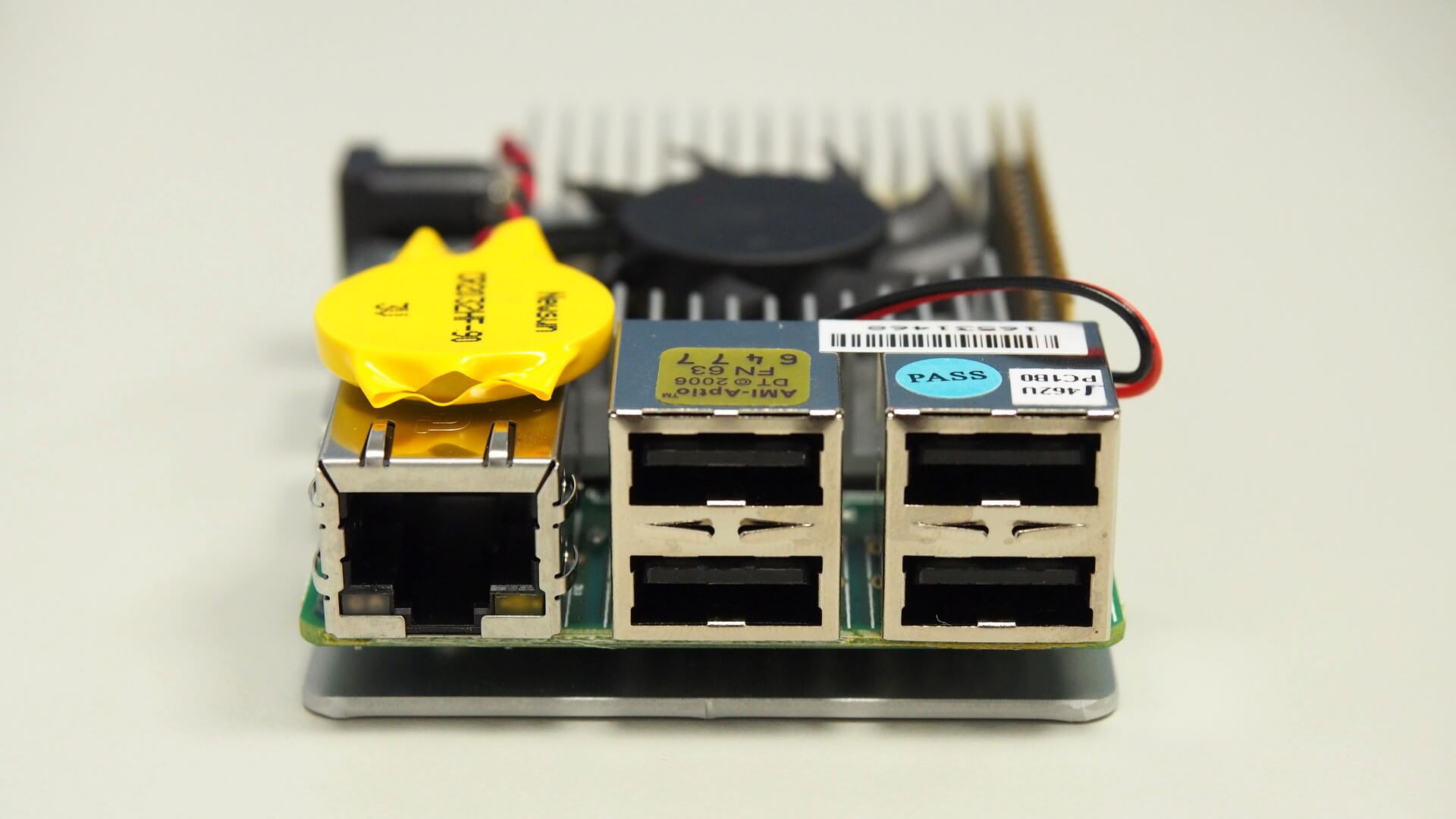

這一側則是一個 RJ-45 網路孔,加上四個 USB 2.0 的插槽。這裡所提供的乙太網路速度是 1 Gb。

up-board-the-smallest-x86-pc-20160905-13

UP Board 開發板側面

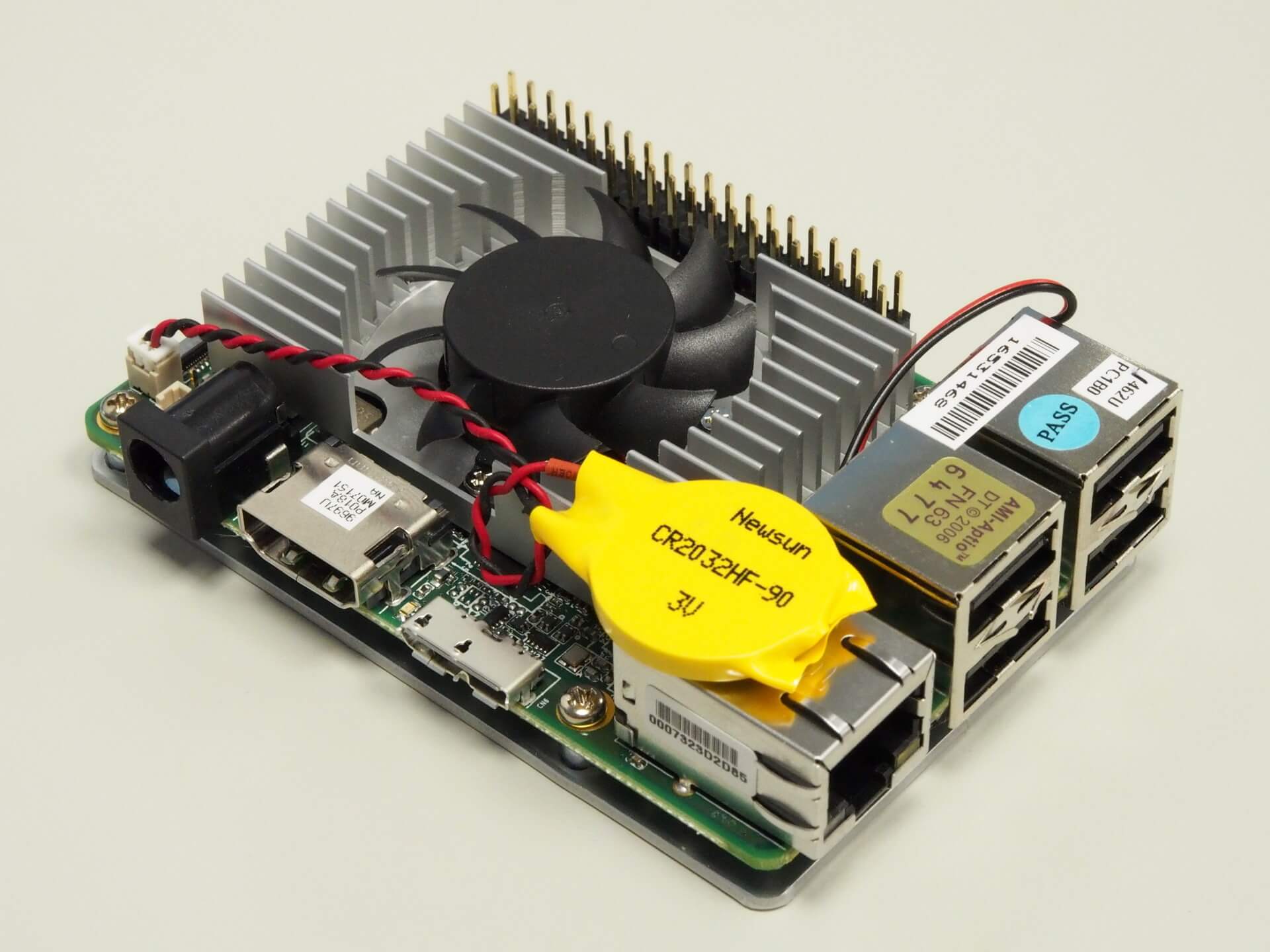

整體而言 UP Board 開發板的 I/O 設計與樹莓派非常相似,樹莓派能做的事情 UP Board 應該也都可以做,而且 UP Board 還內建 RTC、USB 3.0 OTG 等。另外它的儲存媒體是使用 eMMC,目前有 16GB、32GB 與 64GB 三整規格可以選擇,記憶體也是分為 1GB、2GB 與 4GB 三種大小。詳細的規格書請參考 UP Board 的官方網站

up-board-the-smallest-x86-pc-20160905-14

UP Board 開發板

我記得我在大學一年級的時候,自己用的第一台個人電腦是 Intel Pentium 4 的單核心 CPU,速度只有 1.5GHz,那時候我每年的寒暑假就用我的個人電腦,自己安裝 Linux 系統、自學各種程式語言、Linux 系統等資訊技術。而到了現在這個時代,這樣一片小板子就抵過當時的四台人電腦有餘,而且價格更是低廉。

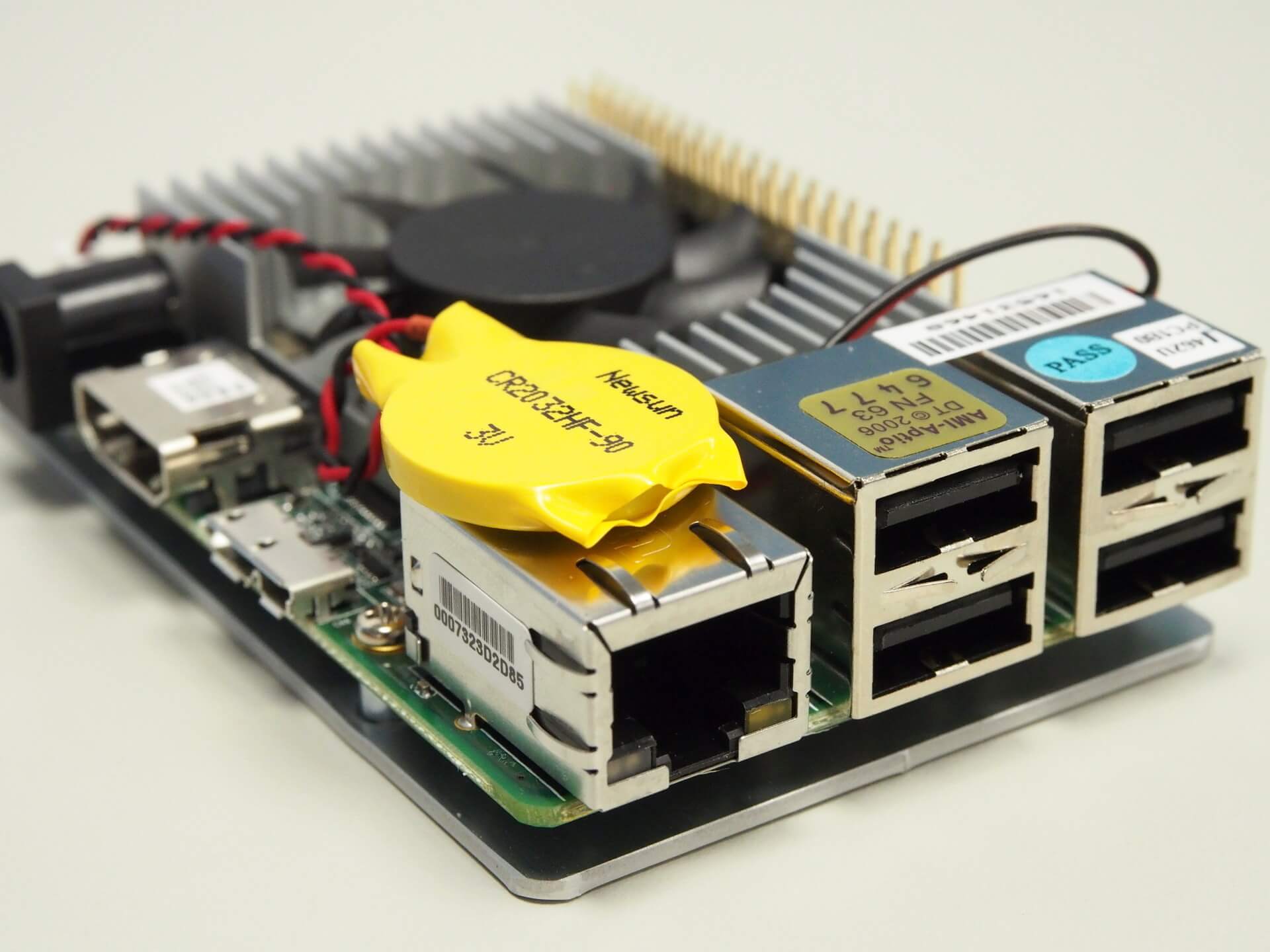

up-board-the-smallest-x86-pc-20160905-16

UP Board 開發板

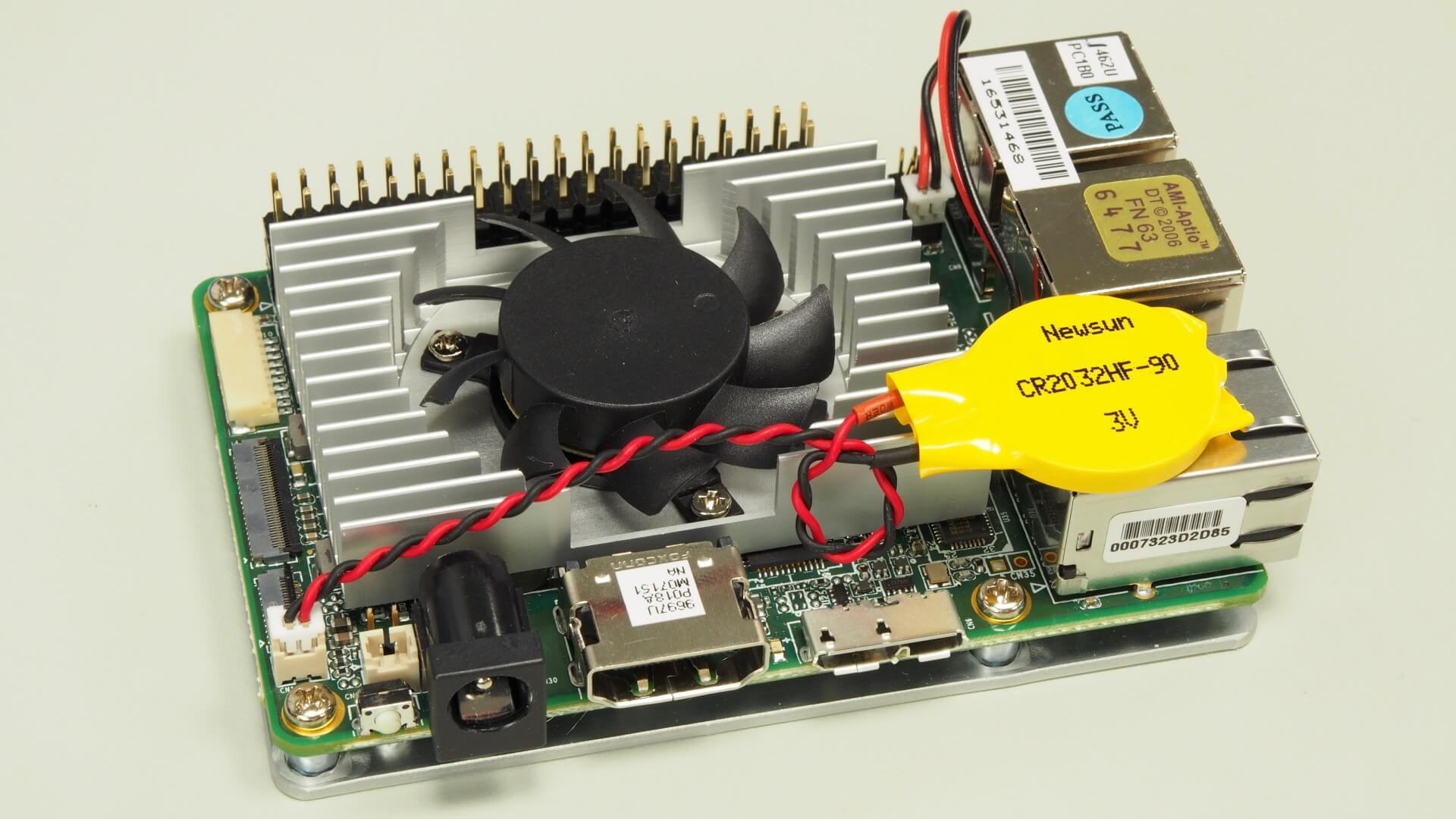

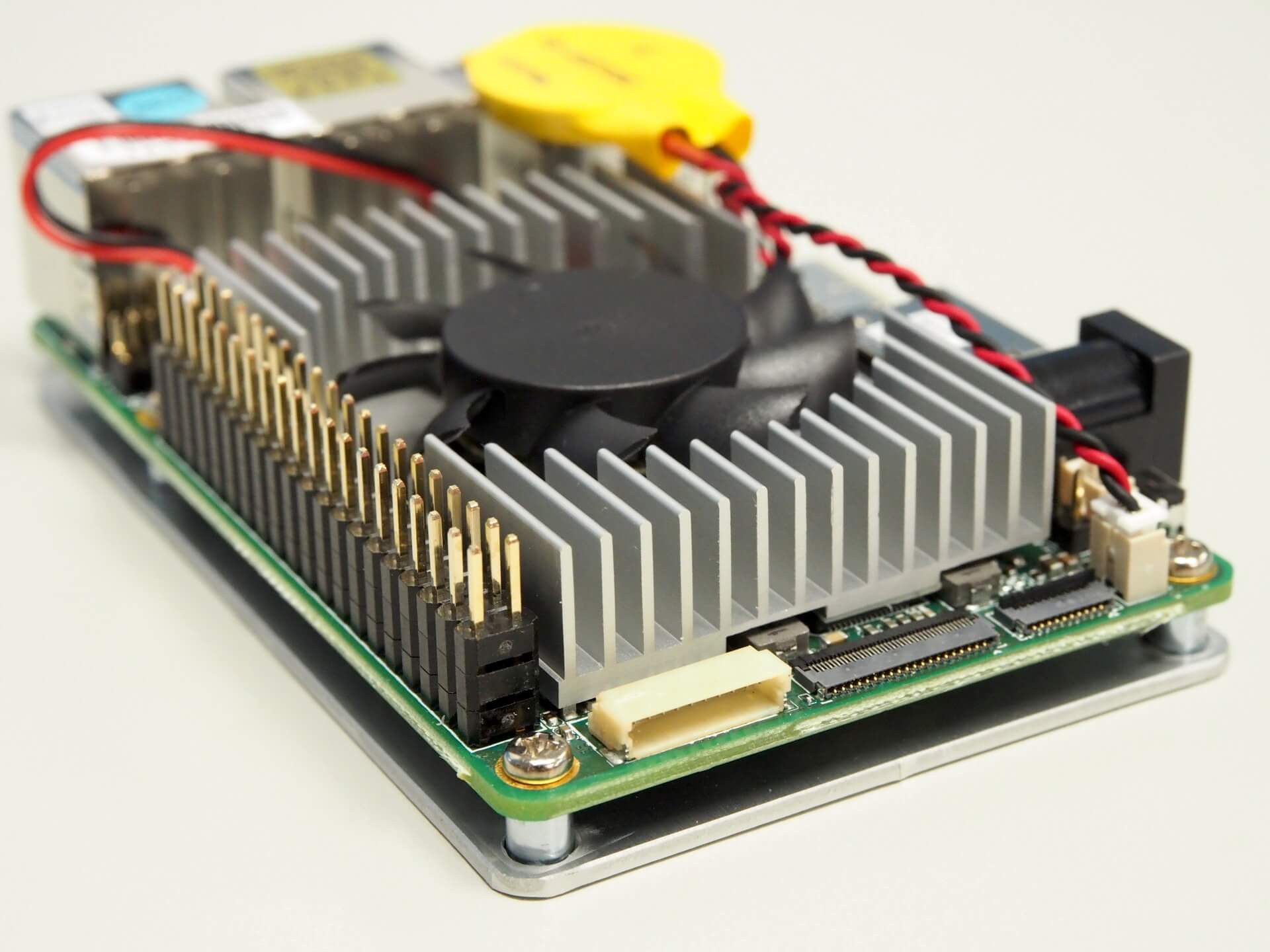

其他角度的特寫照片。

up-board-the-smallest-x86-pc-20160905-17

UP Board 開發板



up-board-the-smallest-x86-pc-20160905-19

UP Board 開發板

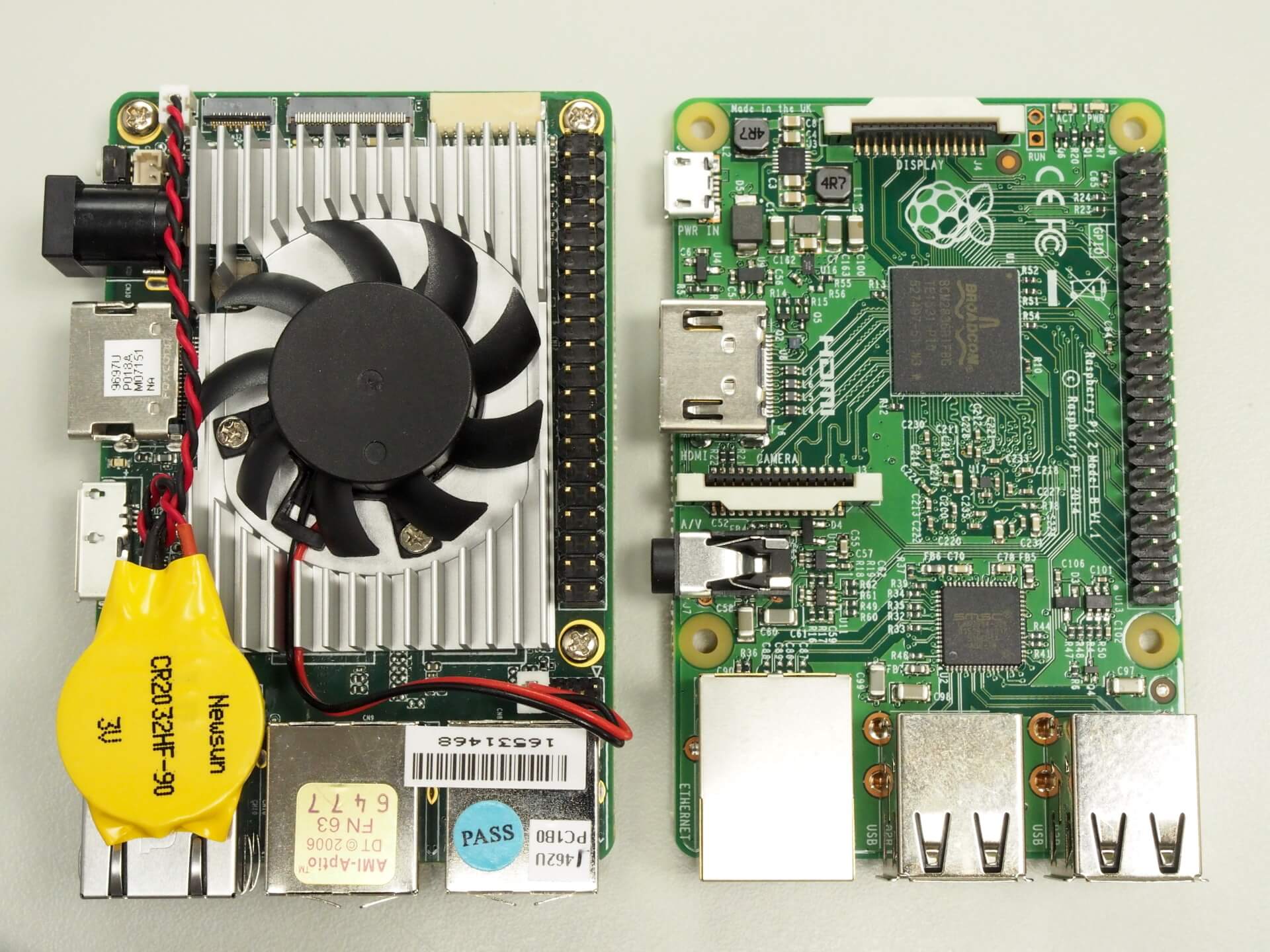

這是我拿一張 Raspberry Pi 2 Model B 與 UP Board 比較的照片,UP Board 開發板的尺寸大小跟樹莓派幾乎完全相同。

up-board-the-smallest-x86-pc-20160905-22

UP Board 開發版(左)與樹莓派開發版(右)

以上就是 UP Board 基本的外觀與規格,接下來要進行各種系統的安裝測試,請繼續閱讀下一頁。
