這裡整理了一些高品質的網路架構圖示,讓您輕鬆畫出漂亮的網路拓樸圖。

管理複雜的網路時,有一張清楚的網路拓樸圖是必要的,以下整理了一些很漂亮的網路相關設備的圖示,用這些素材畫出來的圖幾乎跟商業軟體(如 Visio)所畫出來的一樣漂亮,而且完全免費。

VRT Network Equipment 圖庫

VRT 所提供的免費網路設備圖庫,各種資訊設備的圖示應有盡有,一般的網路架構用這套圖庫來話就很足夠了。

週邊設備的圖示。

vrt-network-equipment-1

網路設備的圖示。

vrt-network-equipment-2

各種伺服器的圖示。

vrt-network-equipment-3

產業自動化設備的圖示。

vrt-network-equipment-4

電力設備的圖示。

vrt-network-equipment-5

視覺化輸出設備的圖示。

vrt-network-equipment-6

所有的圖示都是向量圖,所以可以任意指定顏色,或是從圖示中取出一部份自行修改。

vrt-network-equipment-7

名稱:VRT Network Equipment
下載網址:http://www.vrt.com.au/downloads/vrt-network-equipment
支援軟體:LibreOfficeOpenOffice

gnomeDIAicons

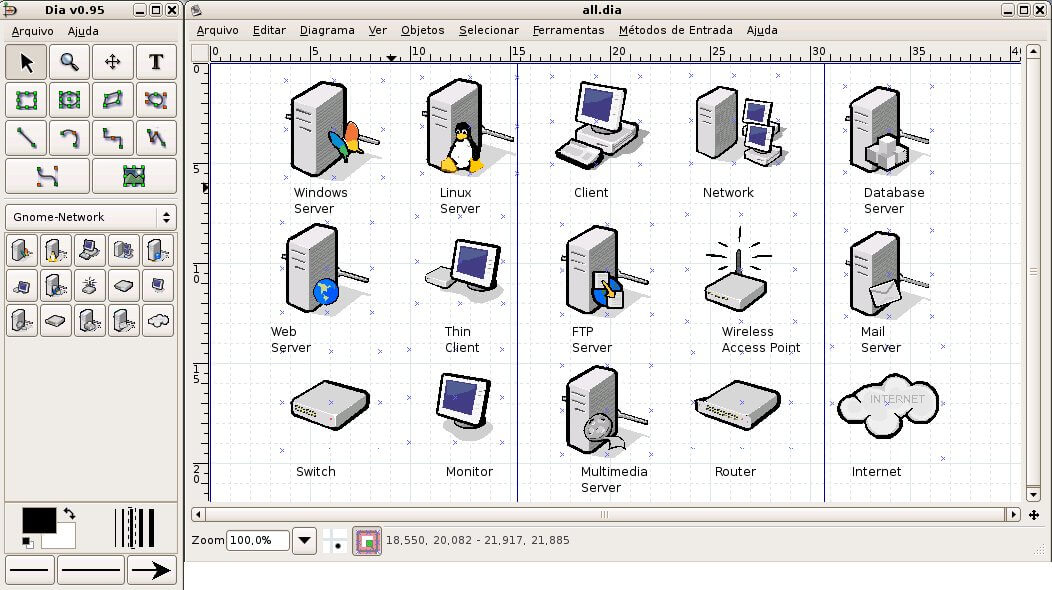

gnomeDIAicons 提供了少量的網路設備圖示。

gnomediaicons-1

名稱:gnomeDIAicons
下載網址:http://gnomediaicons.sourceforge.net/
支援軟體:Dia

openclipart

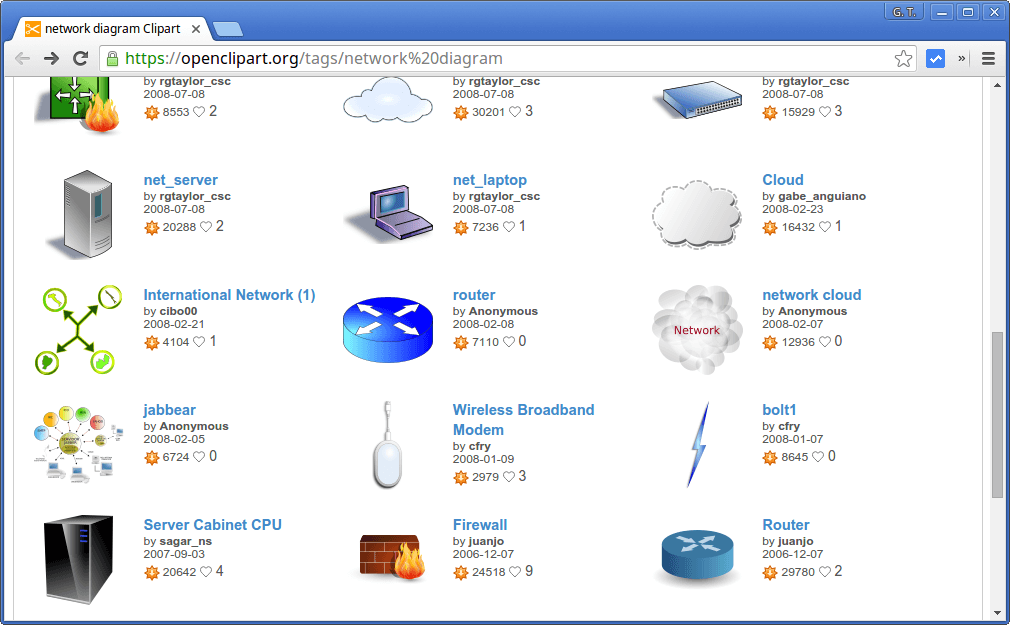

openclipart 上面有很多免費的圖示,但是都是零散的,而且品質參差不齊,有些品質很好,但有些則很差,所以比較難使用,在這裡找圖就要碰運氣了。

openclipart-1

名稱:openclipart
下載網址:https://openclipart.org/
