這裡教大家如何自己製作數位電視天線,成本不用幾塊錢,收訊品質也很不錯!

市售的數位電視天線通常都要好幾百塊,其實自己拿一簡單的工具與線材來 DIY,成本只要幾塊錢,而且收訊品質不會輸市售的天線。


以下是自製數位電視天線的步驟教學。

Step 1
首先準備製作天線需要的工具與材料:

  • 尖嘴鉗
  • 美工刀
  • 同軸電纜線與接頭
  • 不要用的衣架

尖嘴鉗主要是用來剪同軸電纜線還有折衣架用的,如果有老虎鉗與斜口鉗也可以,而美工刀是用來剝線的。

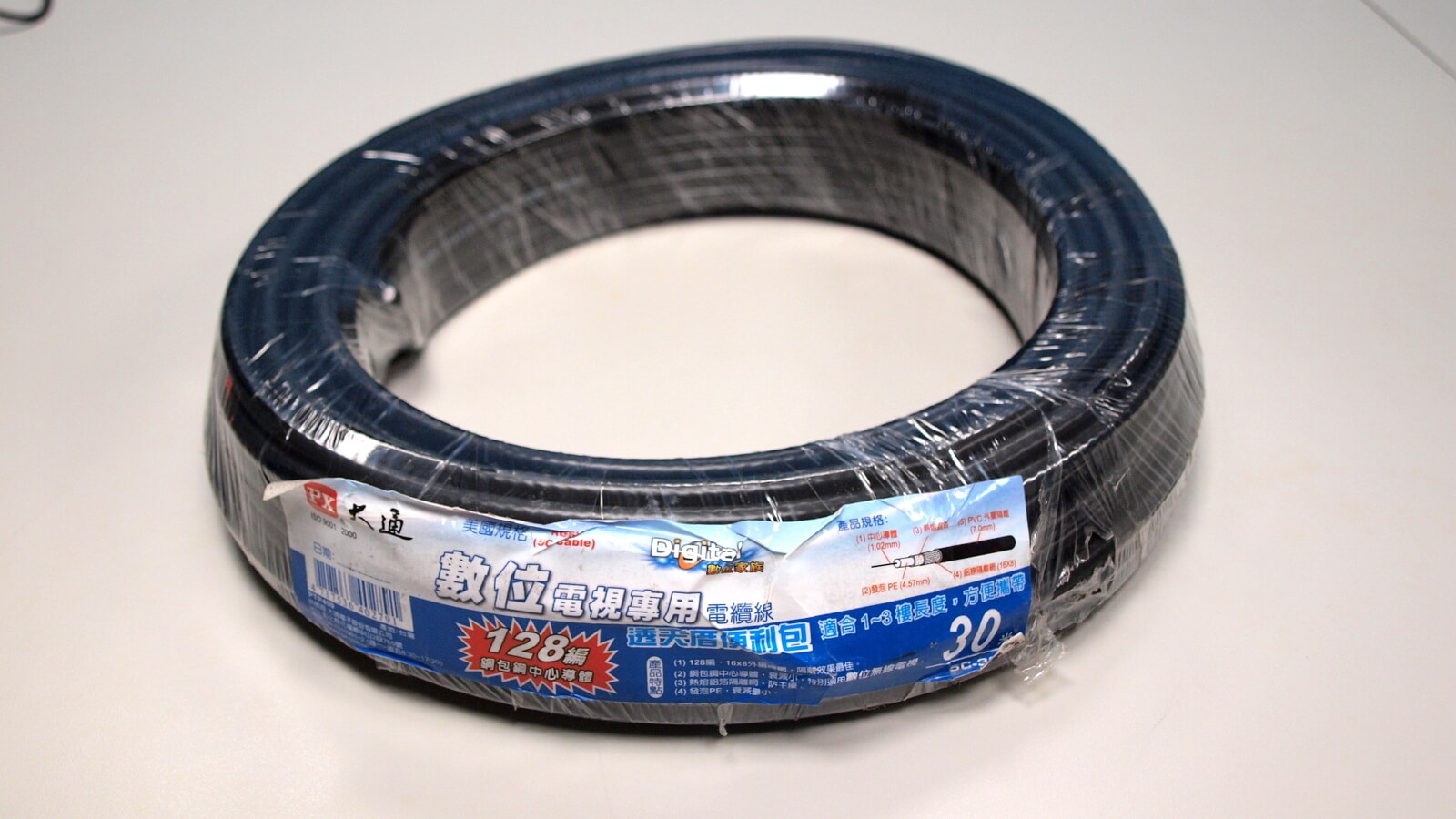

至於同軸電纜線要多長,以及接頭要準備哪一種就看個人需求了,我買一條 30 公尺的頭軸電纜,不到三百元,平均一公尺不用十塊錢。

digital-tv-antenna-1

同軸電纜線

而衣架的話只要拿一個沒有用的衣架,盡量不要生鏽的就行了(如果有生鏽,可以用菜瓜布等將表面的鏽磨掉)。

Step 2

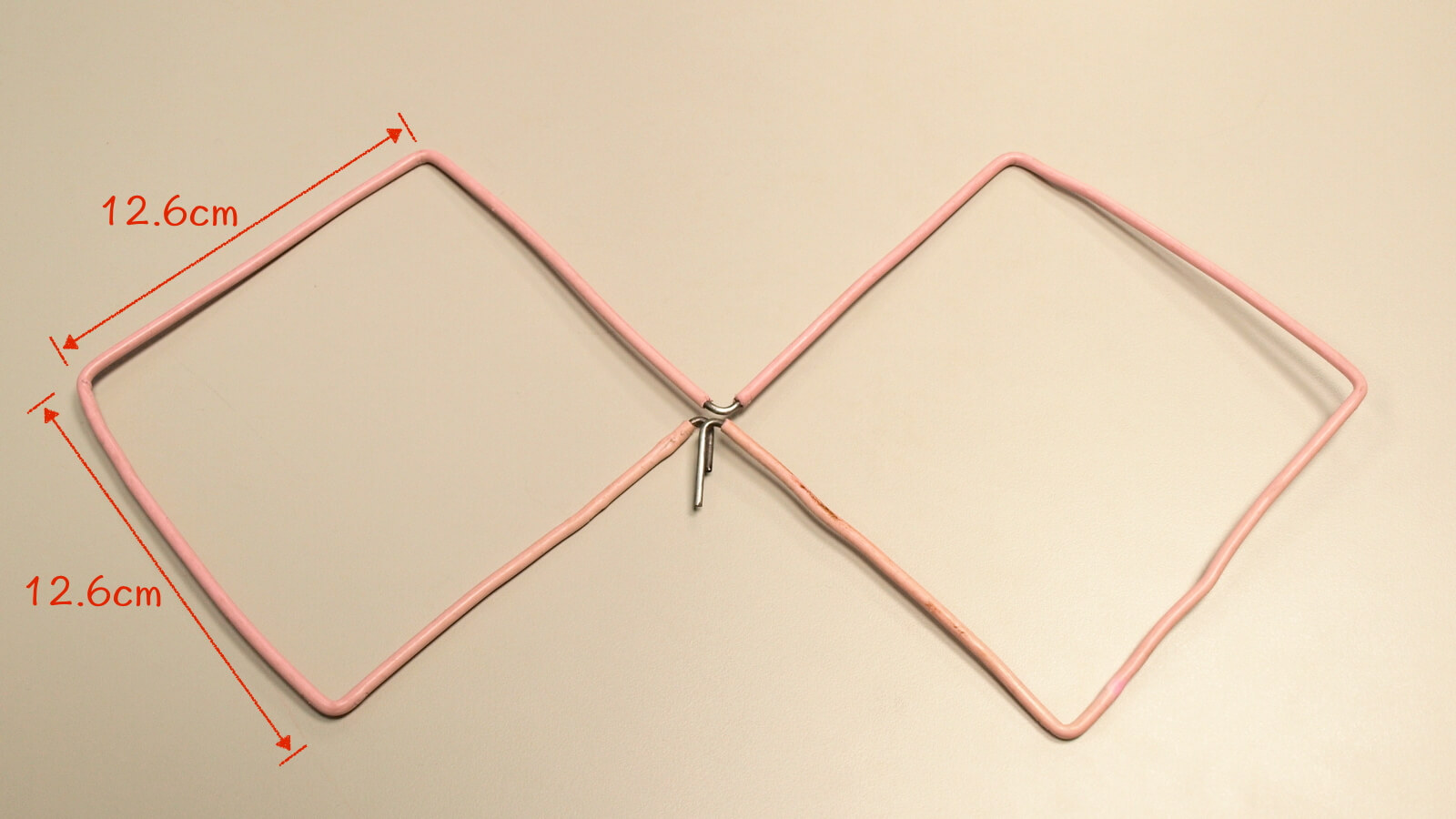

用尖嘴鉗把衣架折成下面這樣的形狀,左右兩邊都是正方形,邊長都是 12.6 公分,一般正常大小的衣架折起來的長度幾乎剛剛好,所以通常不需要剪,只要用鉗子折一下就可以了。

digital-tv-antenna-2

自製天線

折出這個形狀之後,在兩個正方形中間的部份,用美工刀將衣架的外皮剝掉一小段,就像照片中的那樣,之後我們會從這裡接上同軸電纜線。

Step 3

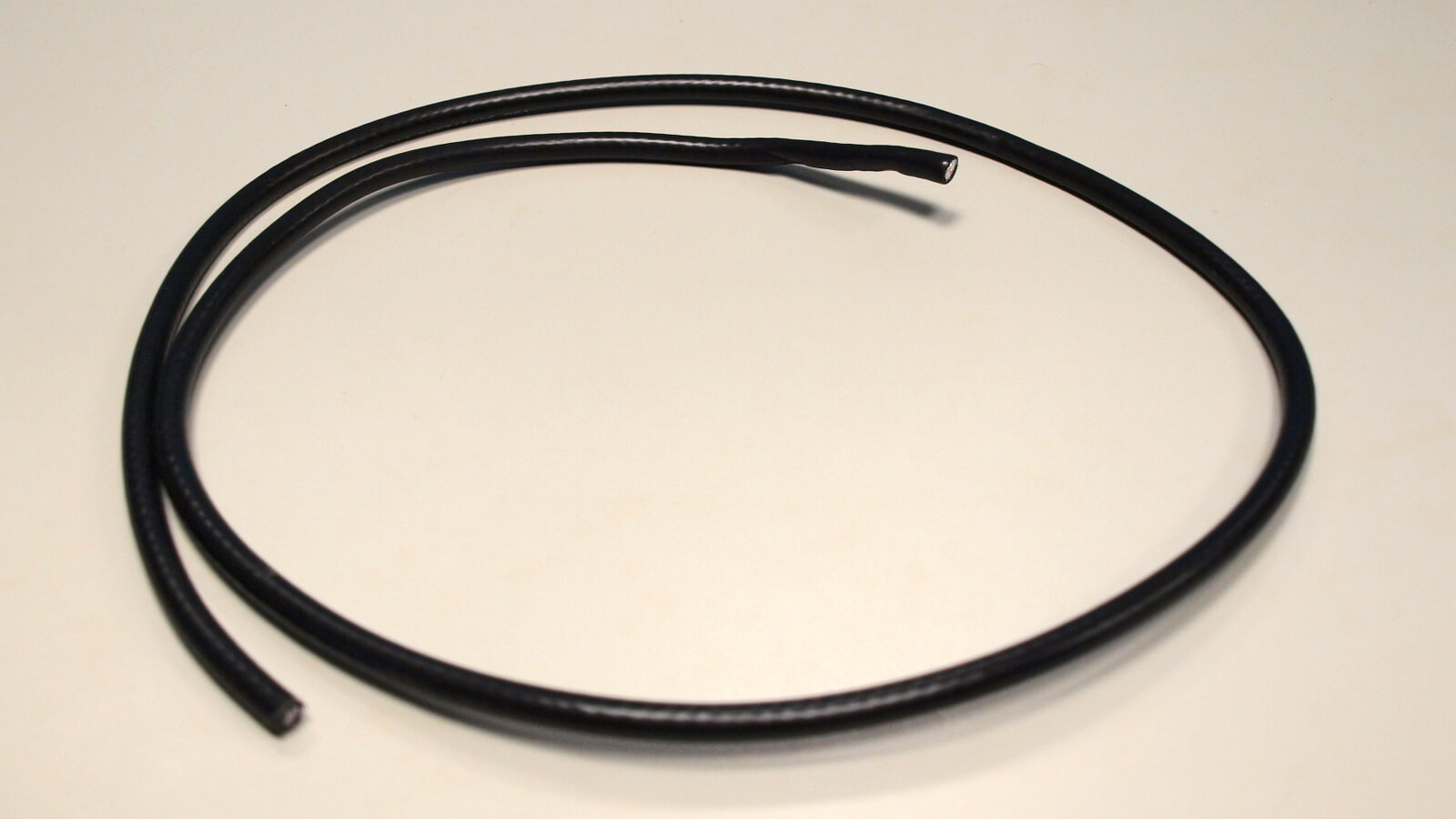

剪一段同軸電纜線,我們要準備把它接上剛剛準備好的衣架上。至於需要多長,就看個人的需求了,我自己是喜歡剪一段比較短的線來製作天線,做好之後再接上一條比較長的同軸電纜線延長,這樣拆卸比較方便。

digital-tv-antenna-3

同軸電纜線

Step 4

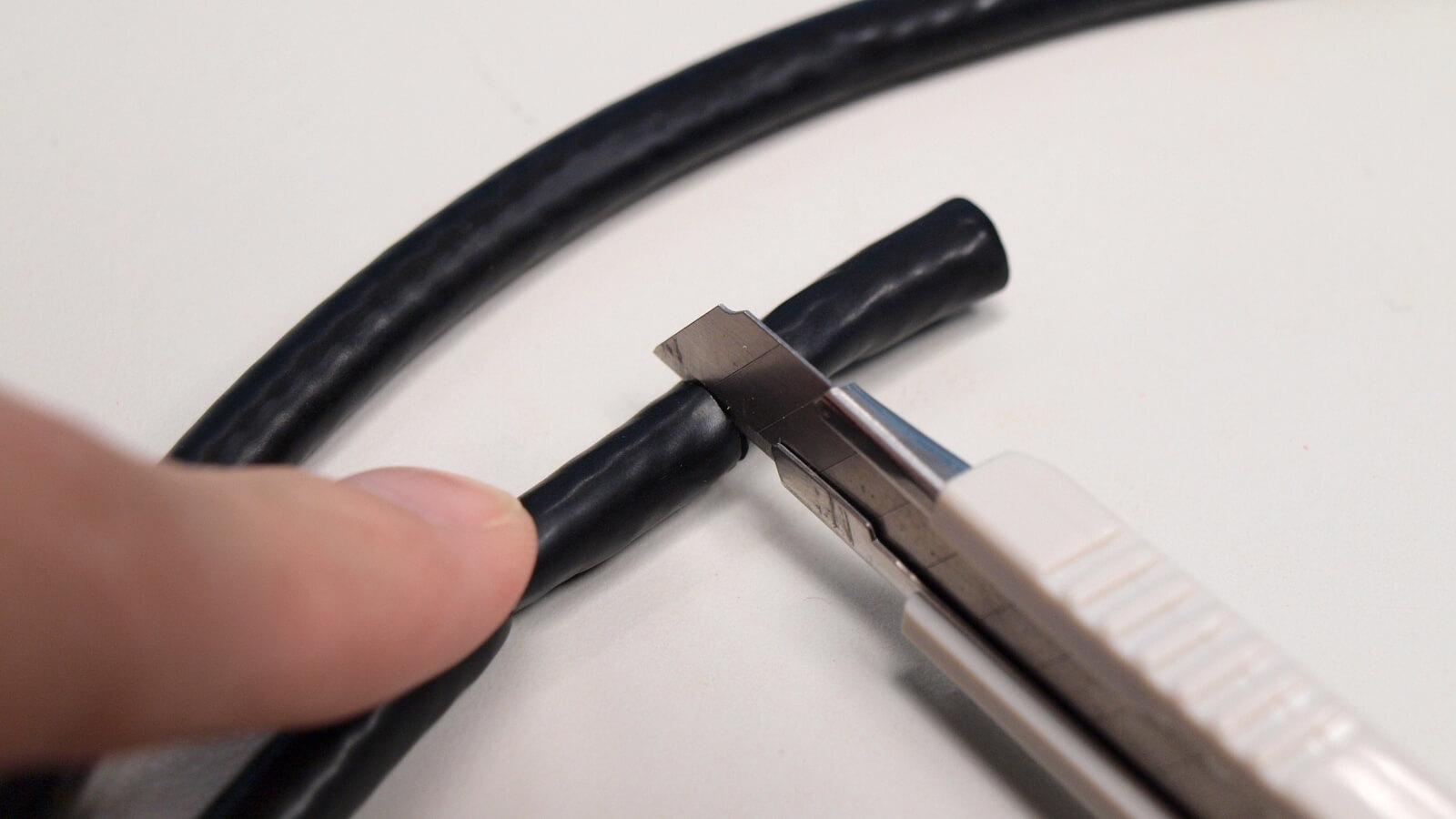

使用美工刀將同軸電纜線的外皮剝去至少 3 公分。

digital-tv-antenna-4

同軸電纜線剝皮

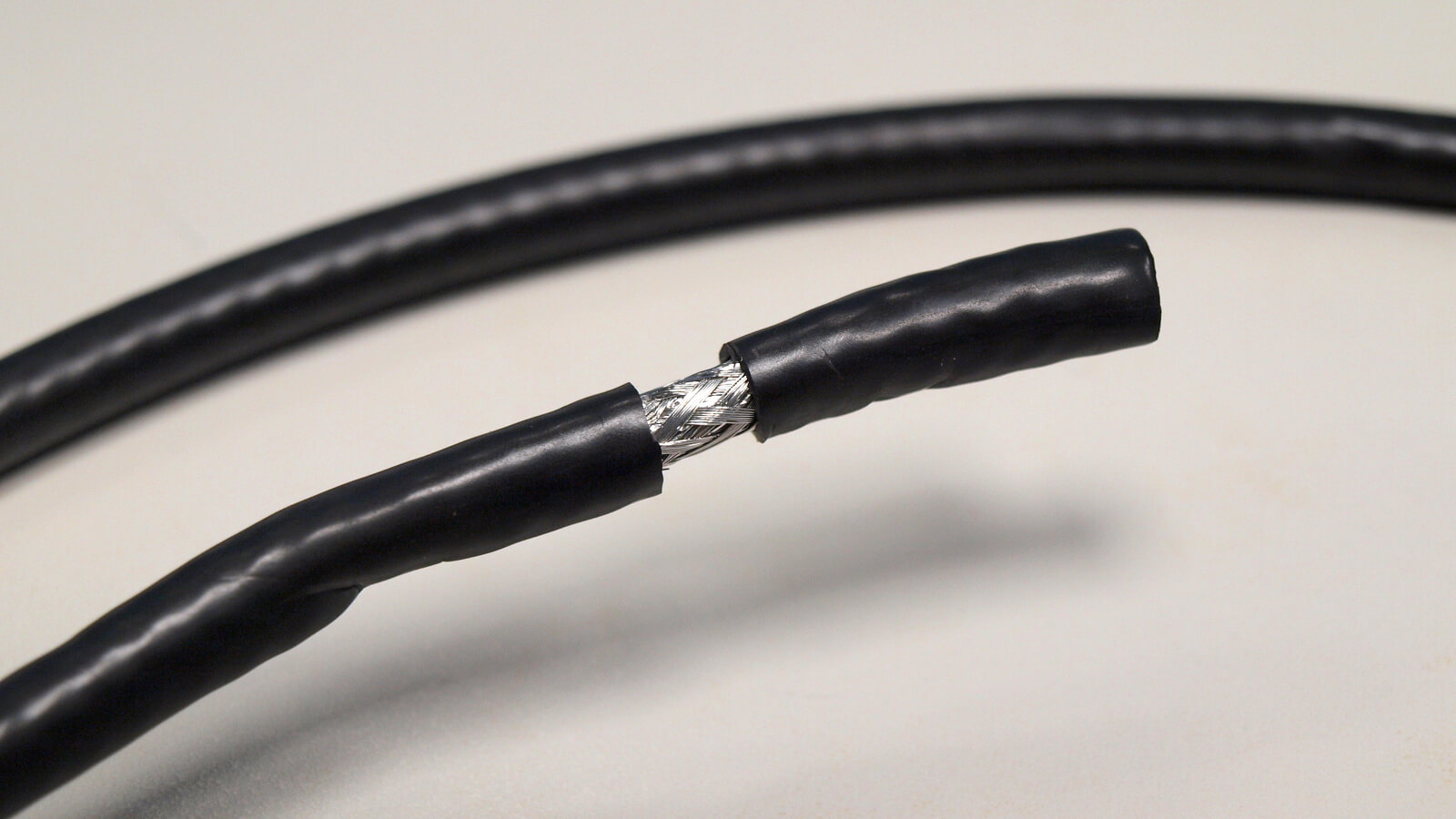

用美工刀割的時候,不要太用力,別把裡面的線也割斷了。

digital-tv-antenna-5

同軸電纜線剝皮

Step 5

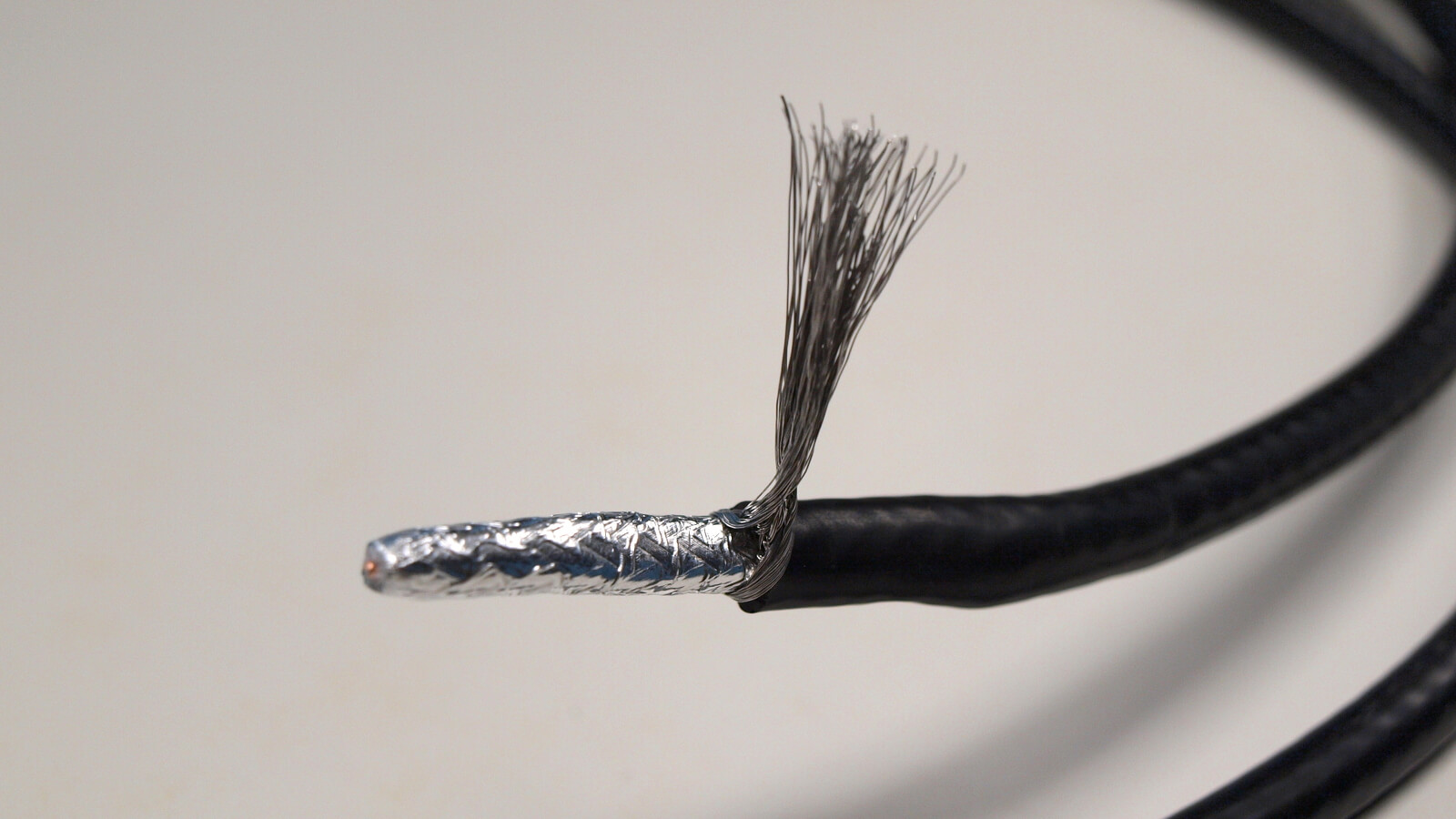

把裡面纏繞的網狀細線整理一下,拉出來放在一邊。

digital-tv-antenna-6

整理外層細線

Step 6

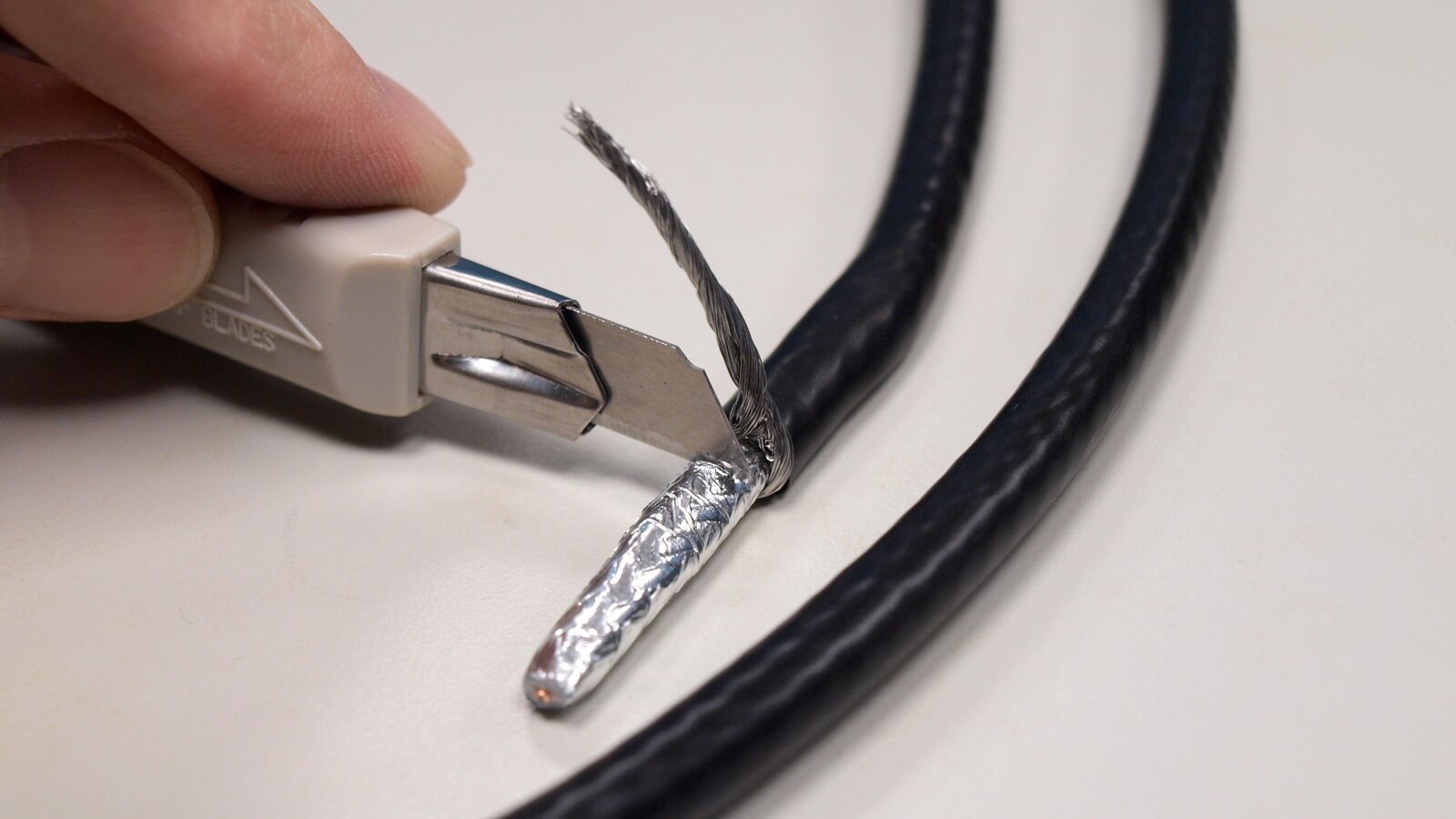

用美工刀繼續把內層的金屬箔與絕緣層剝掉。

digital-tv-antenna-7

剝去金屬箔與絕緣層

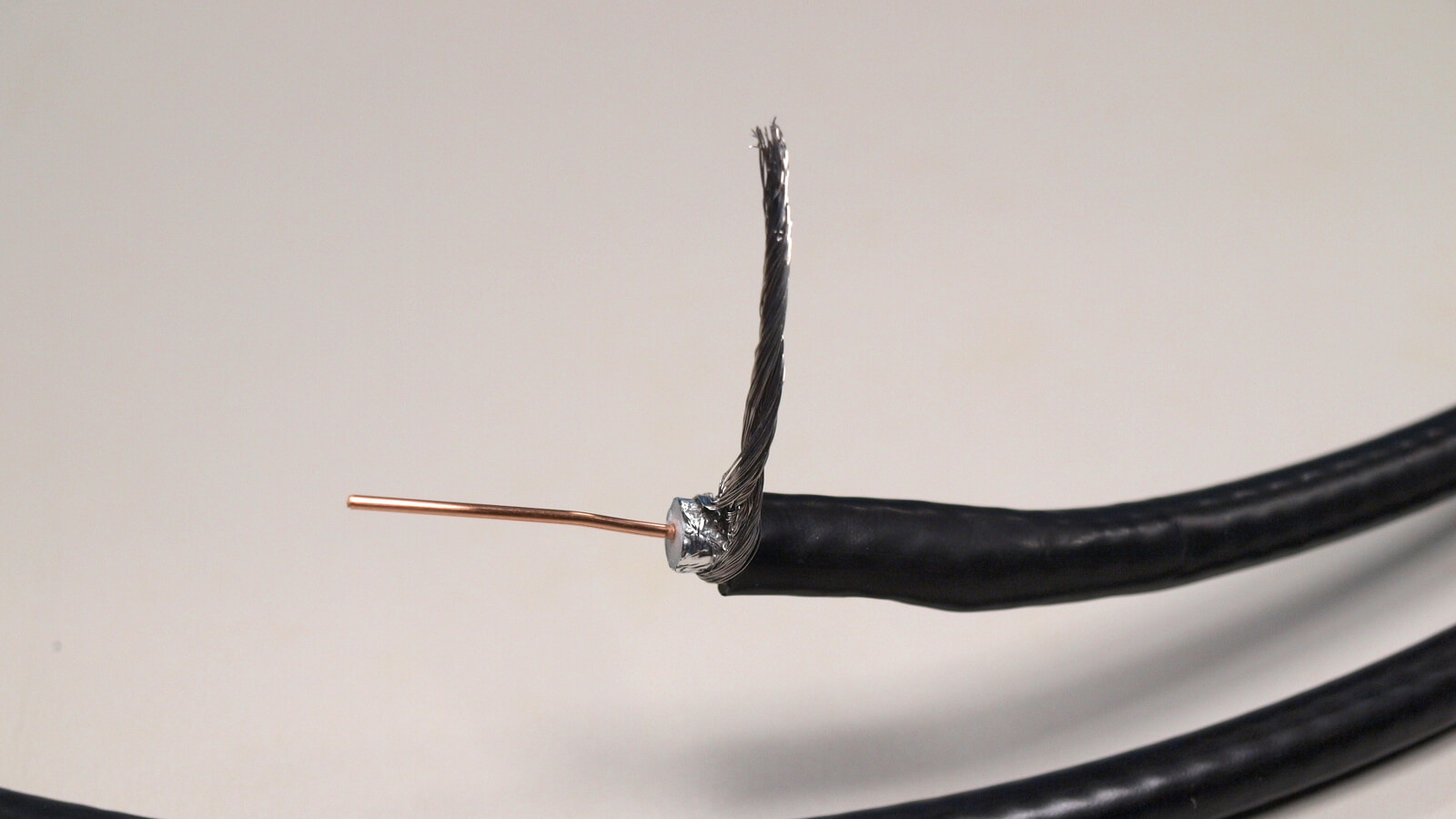

剝開後會像這樣。

digital-tv-antenna-8

剝去金屬箔與絕緣層

Step 7

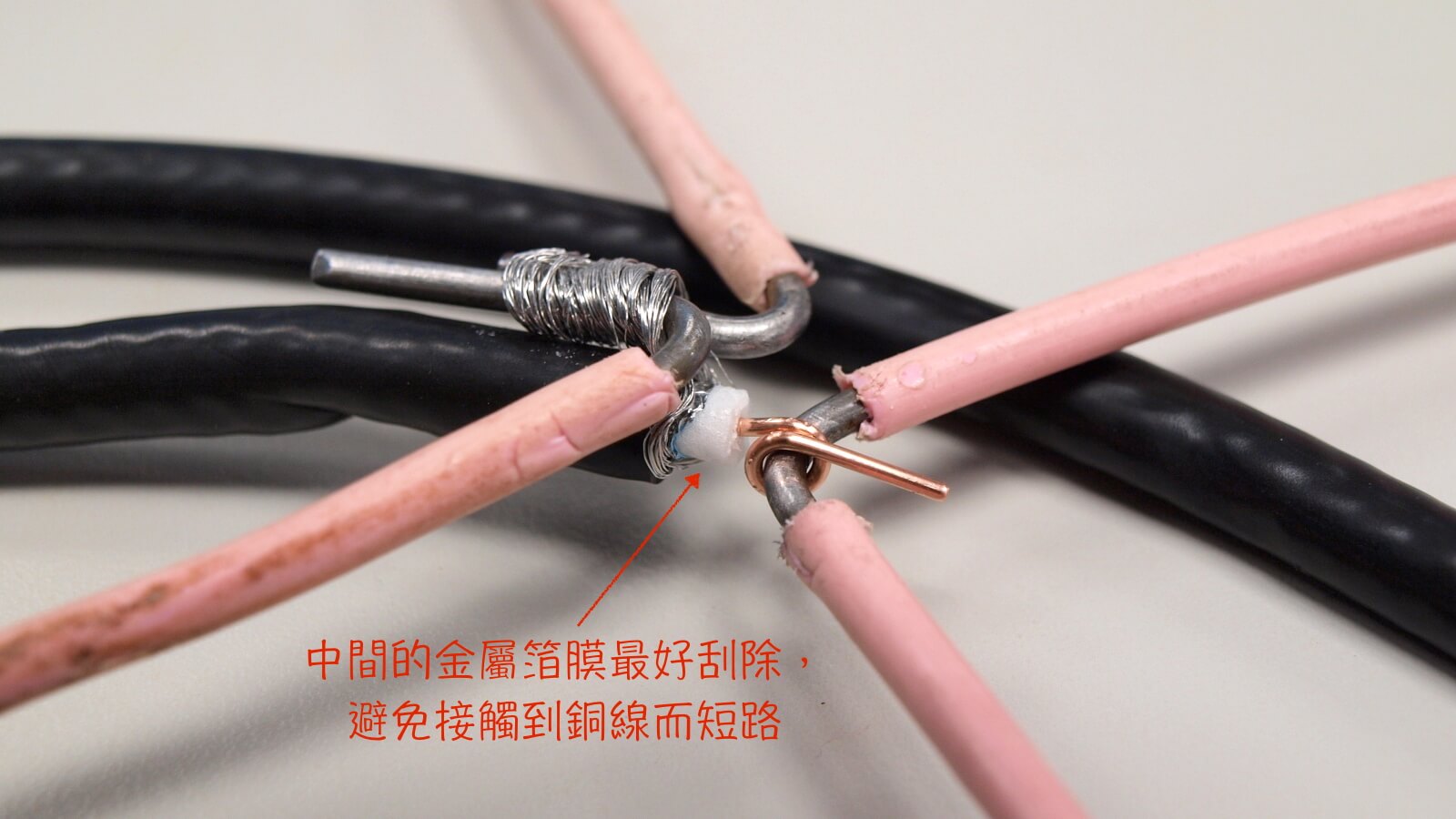

將衣架綁上去,分別接在衣架的上下兩端,讓它形成一個迴路。

digital-tv-antenna-9

綁上自製天線

而同軸電纜線中間的金屬箔膜最好括乾淨,以免接觸到中間的銅線而造成短路。

Step 8

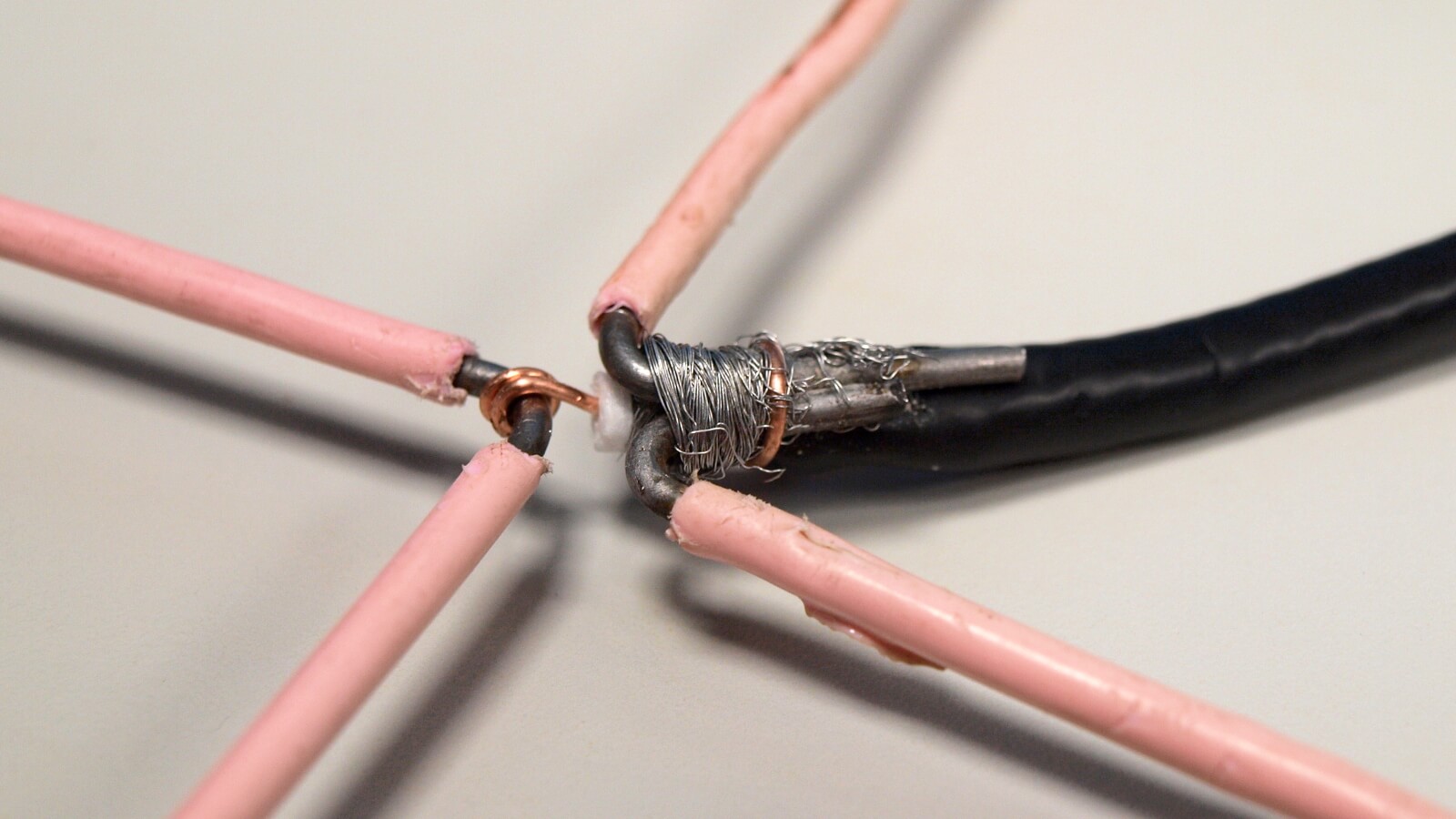

找個鐵絲或是束帶固定一下,讓同軸電纜線跟衣架綁在一起。

digital-tv-antenna-10

固定

Step 9

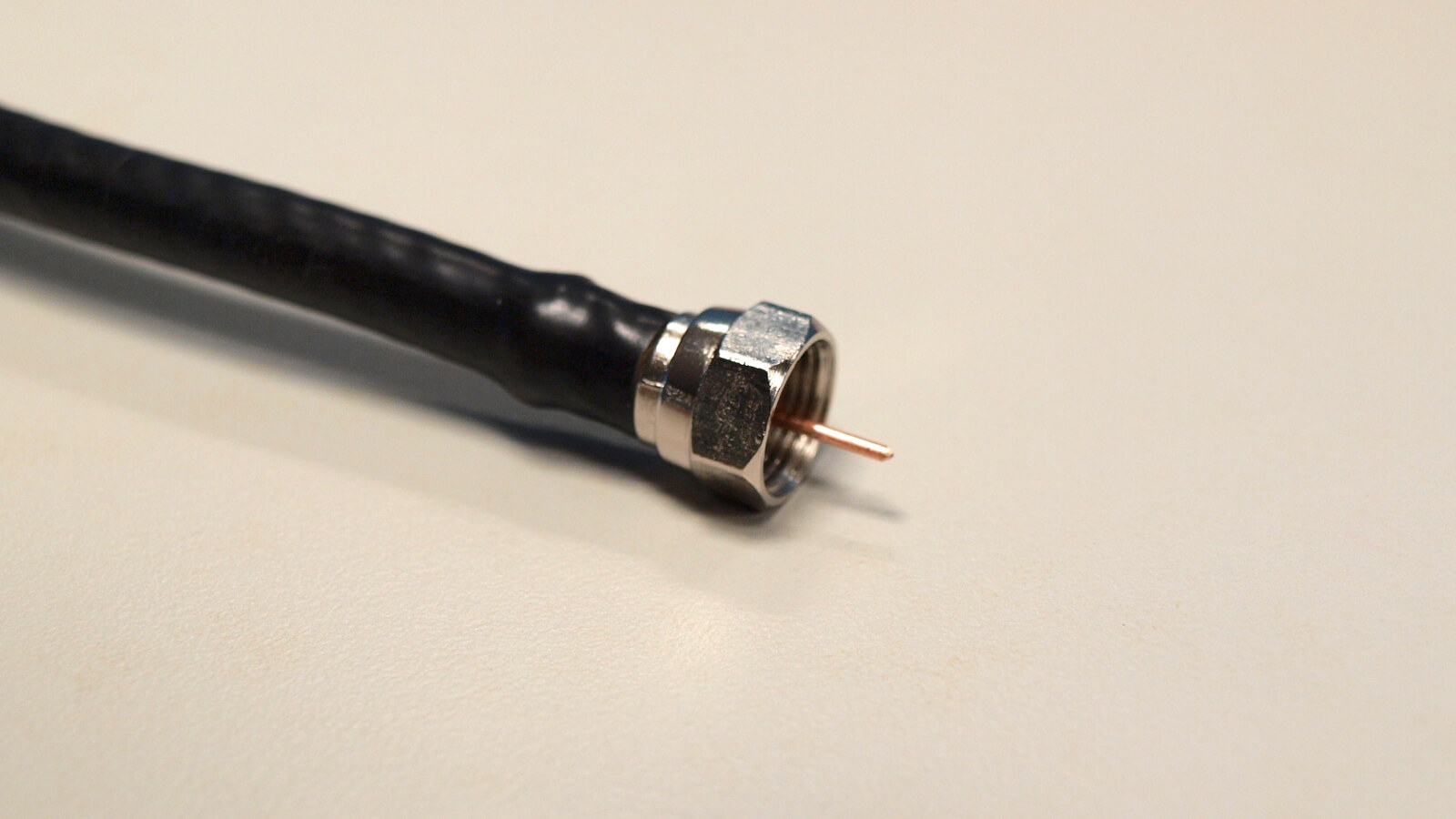

在同軸電纜線的另外一端鎖上一個接頭,至於要用哪一種,就看自己的需求了。

digital-tv-antenna-11

同軸電纜線接頭

Step 10

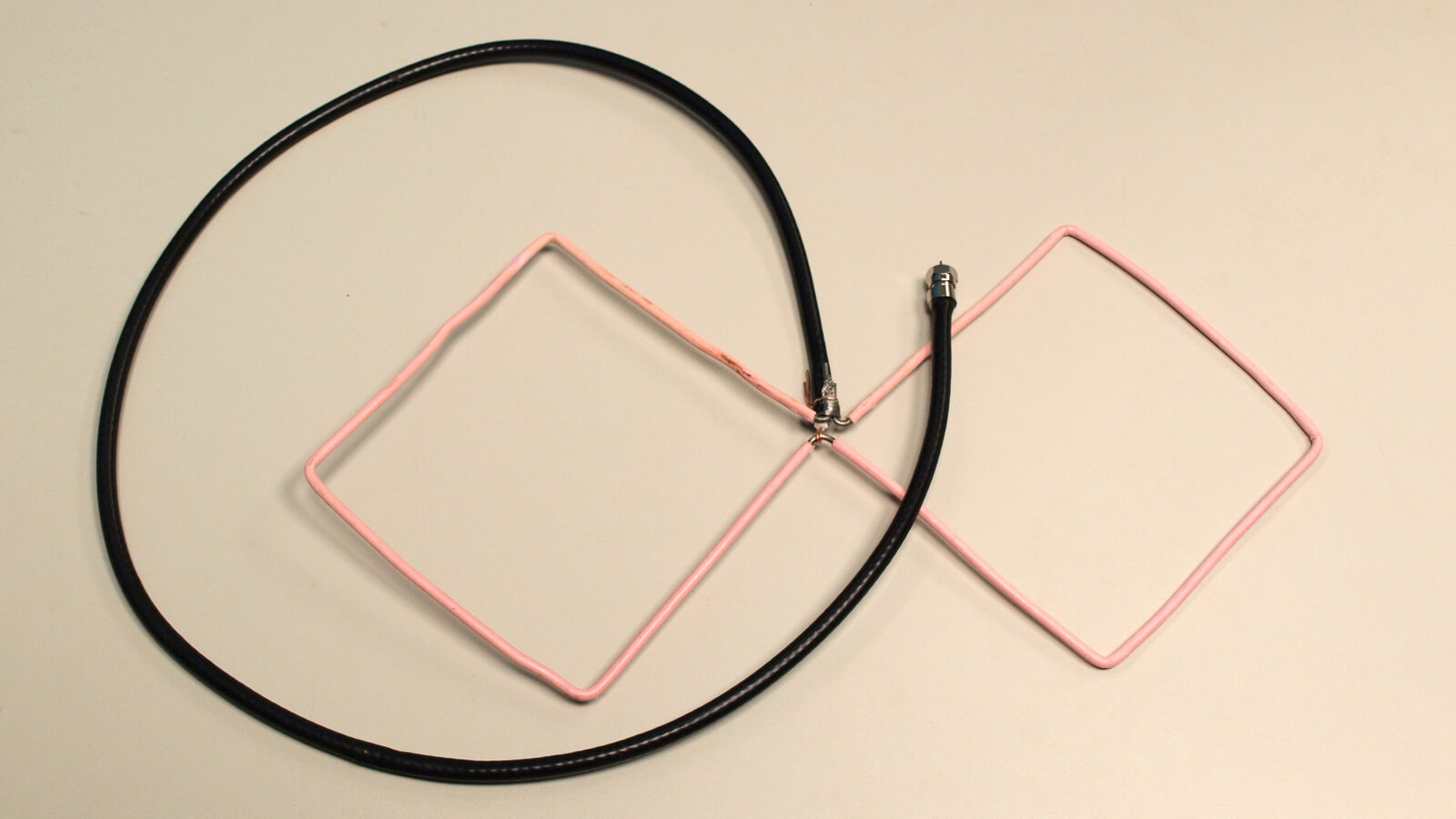

這樣就大公告成了。如果感覺衣架與電纜線的接頭裸露不太好,可以用絕緣膠布稍微纏一下。

digital-tv-antenna-12

完成自製天線

Step 11
接上數位電視機上盒,開始收看數位電視頻道。

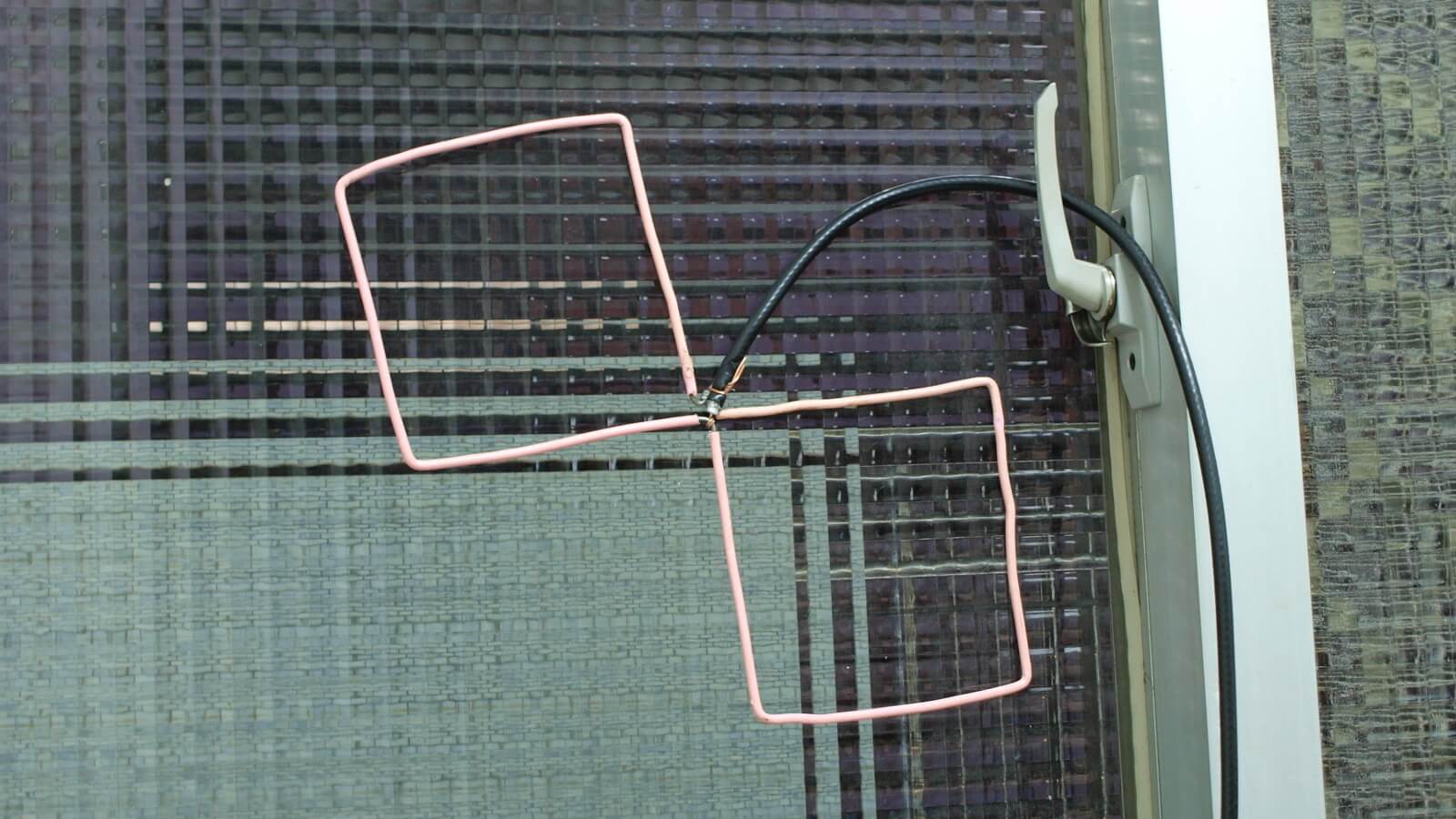

這種自製天線通常只要放在窗邊,大概都可以收的到,我這裡是放在三樓的落地窗旁邊,不用放在室外就可以收到很不錯的訊號了。

digital-tv-antenna-13

完成自製天線

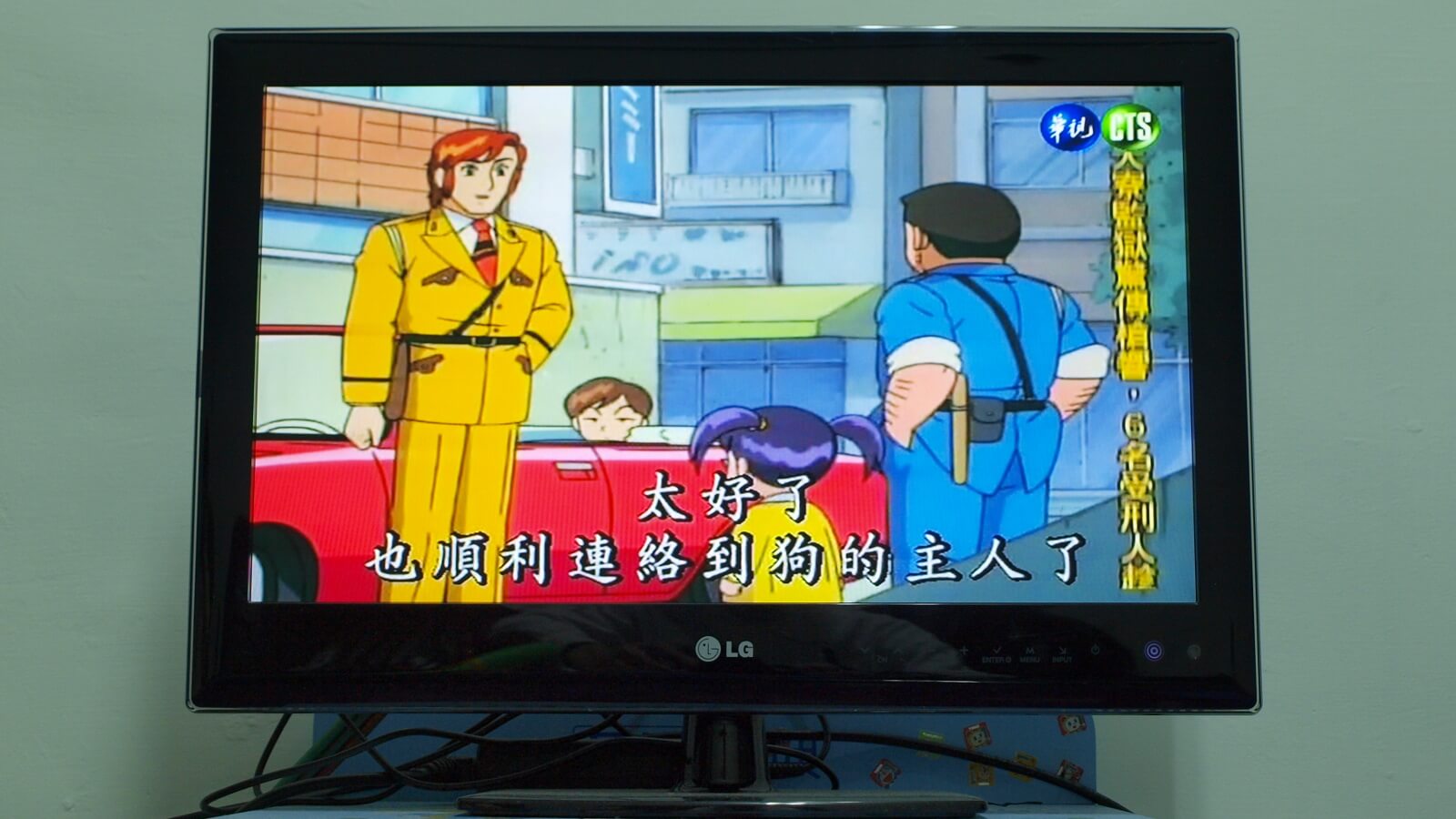

這是實際收看數位電視的狀況,天線擺放的位置稍微調整一下之後,十五台數位電視頻道都可以正常收看,而且訊號都還不錯。

digital-tv-antenna-14

以自製天線觀看電視
